表示範囲の記憶

[リボンメニュー]		[ヘルプ(Q)]メニュー→[互換メニュー(B)]→[表示(V)]→[表示範囲記憶(S)]
[コマンド名称]		STOREW
[コマンドコード]		J23
[ショートカット]		－
[ポップアップメニュー]		２ページ
[プルダウンメニュー]		[表示(V)]→[表示範囲の記憶(S)]

現在表示されている図面範囲の登録、および呼び出しをします。

■ダイアログ

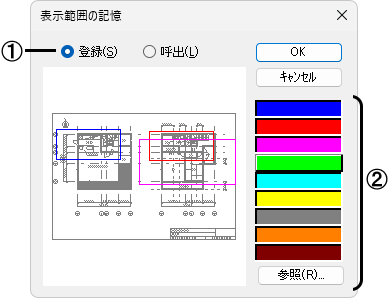

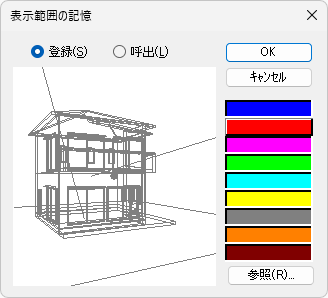

[2次元画面]		[3次元画面]

※LE版では、3次元機能はご利用になれません。

①実行する項目を選択します。

[登録]

現在表示されている画面範囲または投影法を９つまで登録します。

[呼出]

登録した画面または投影法を呼び出します。

②登録または呼び出す画面を表示する色をカラーボタンで指定します。

[参照]

ファイルを開くダイアログを表示し、設定を読込みたいファイルを選択します(詳細は【開く】コマンドを参照)。

[登録方法]

１．拡大やパンニングなどで登録したい図面範囲を表示します。

２．[登録]を選択し、登録する色をカラーボタンで指定します。

３．[OK]ボタンをクリックすると、現在表示されている画面が登録されます。

[呼び出し方法]

１．[呼出]を選択すると、設定画面に図面全体と、すでに登録されている部分の枠が表示されます。

２．表示したい部分を選択、またはカラーボタンを指定します。

３．[OK]ボタンをクリックすると、画面に登録された図面範囲が表示されます。

補足

記憶した位置はDRACADファイル(MPUW､MPS､MPZ､MPX､MPW､MPP)に登録されます。
コマンドを実行しなくても、キーボードから｢S｣+｢1｣～｢9｣の数字(色の順番と数字が対応)を入力すると登録し、｢A｣+｢1｣～｢9｣の数字を入力すると、呼出しができます。また、このコマンドとキーボードの登録は連動しています。
２次元と３次元でそれぞれ９箇所ずつ登録することができます。

※LE版では、3次元機能はご利用になれません。
