階段

階段をウィザード形式で作図します。

■ダイアログ

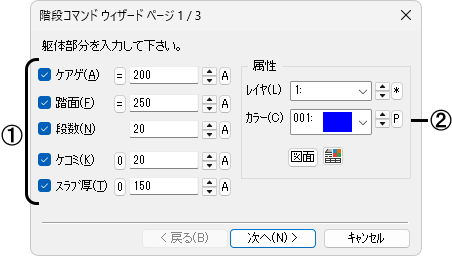

〔ページ１〕

階段の躯体部分の設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。

①設定する項目を☑します。

• [ケアゲ] [踏面] [段数]の必ず1つは値を入力し、☑をつけてください。設定しない項目がある場合は、ラバーバンドの始点位置と終点位置により自動で設定されます。

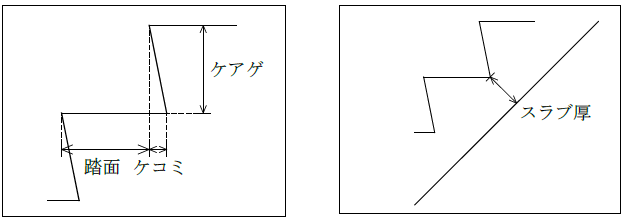

[ケアゲ]

段高を設定します。

[踏面]

踏面(一段の奥行き)を設定します。

[段数]

階段の総段数を設定します。

[ケコミ]

ケコミの長さを設定します。

[スラブ厚]

階段スラブの厚みを設定します。

②躯体部分のレイヤと色を設定します。

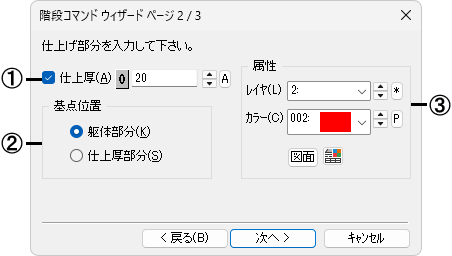

〔ページ２〕

階段の仕上部分の設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。
〔ページ１〕へ戻る場合は、[戻る]ボタンをクリックしてください。

①仕上厚を設定します。

②仕上厚を入力した場合､ラバーバンドの始点位置を躯体部分にあわせるか､仕上厚部分にあわせるかを指定します。

③仕上部分のレイヤと色を設定します。

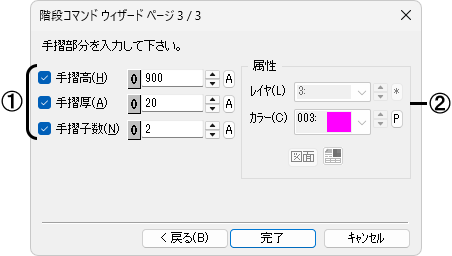

〔ページ３〕

階段の手摺部分の設定をします。設定し終わったら、[完了]ボタンをクリックしてください。
〔ページ２〕へ戻る場合は、[戻る]ボタンをクリックしてください。

①設定する項目を☑します。

• 手摺を付ける場合、必ず[手摺高]を設定してください。[手摺厚] [手摺子数]は、設定しなくてもかまいません｡

[手摺高]

手摺の高さを設定します。

[手摺厚]

手摺の厚みを設定します。

[手摺子数]

一段に付ける手摺の数を設定します。

②手摺部分のレイヤと色を設定します。

■操 作

作図する位置を指示します。方向を指定すると、階段が描けます。

• ケコミ、段高、踏面、ケコミ、段高、踏面…と作図します。最後は必ず踏面にて終了します。

補足

[計算方法]

〇ダイアログで指定した項目/✕ダイアログで指定しなかった項目
