構造記号(連続)

鉄筋記号､スタッド記号などの記号を、連続して作図します。

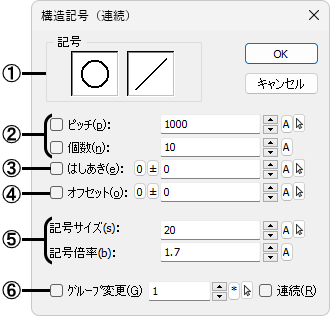

■ダイアログ

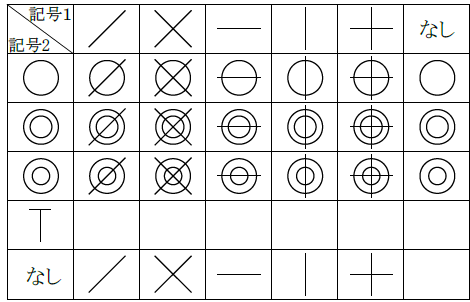

①主筋記号のタイプを指定します。

• 図を直接クリックしてタイプを選択します。記号は２種類のシンボルの組み合わせで作図します。２種類とも「なし」は指定できません。

②作図する方法を☑し、設定します。

[ピッチ]

記号の間隔を指定して作図する場合に☑し、その距離を設定します。

[個数]

指示した２点間を等分割した位置に記号を作図する場合に☑し、作図する個数を設定します。

③指示点より内側に作図する場合に☑し、その距離を設定します。

• －の値は指示点より外側に記号を描きます。

④指示点から離して作図する場合に☑し、その距離を設定します。

⑤記号のサイズを設定します。

• 記号倍率とは、右側シンボルの左側シンボルに対する作図倍率です。
  スタッドの記号[T]の場合には記号サイズが高さになり、[T]の頭は、高さの1/4の大きさで作図されます。

⑥グループ番号を変更して作図する場合に☑し、その番号を設定します。

• [☑連続]にすると、記号を1つ作図するごとに、グループ番号を更新します。

■操 作

例：主筋記号=〇＋×/[☑ピッチ]

始点を指示すると、ラバーバンドが表示されます。終点を指示すると、記号が連続で描けます。
