鉄骨継手

鉄骨の継手部分を作図します。

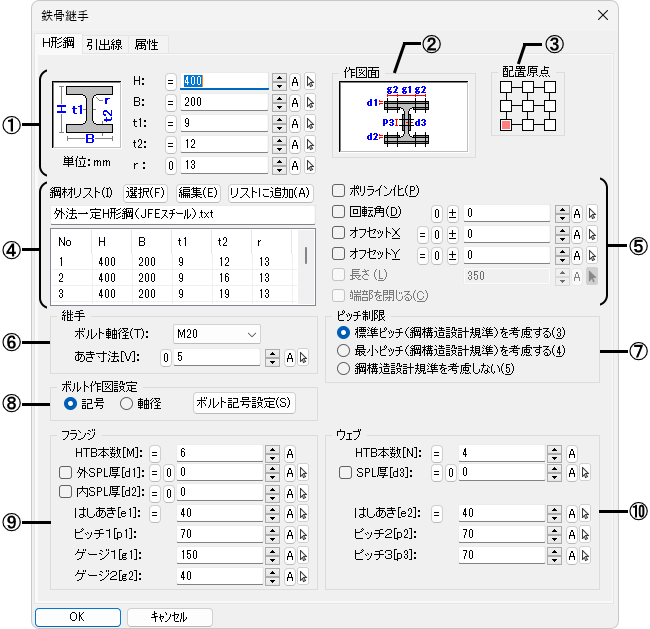

■ダイアログ

〔Ｈ形鋼〕タブ

①作図するH形鋼のサイズを設定します。

②作図面[断面、フランジ、ウェブ]を指定します。

• 図を直接クリックして選択します。

③②で[断面]または[フランジ]や[ウェブ]で[☑長さ]の場合に、配置する時の基準点を指定します。

④使用する鋼材リストを設定します(詳細は【鋼材形状】コマンド参照)。

⑤設定する項目を☑します。

[ポリライン化]

②で[断面]を指定した場合に、鋼材を閉じたポリラインとして作図します。

[回転角]

②で[断面]または[フランジ]や[ウェブ]で[☑長さ]の場合に、設定した角度で回転して作図します。

[オフセットＸ(Ｙ)]

②で[断面]または[フランジ]や[ウェブ]で[☑長さ]の場合に、配置原点をカーソルから設定した距離を離して作図します。

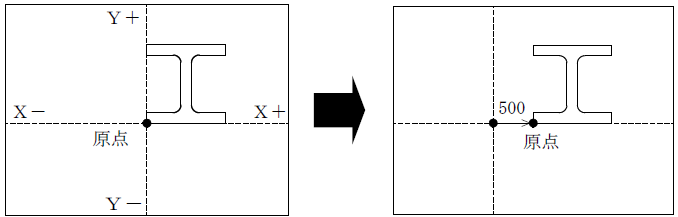

• [回転角]を設定した場合は、[オフセット]で移動した図形の配置原点を中心に回転させます。

例：[断面]

[長さ]

②で[フランジ]または[ウェブ]を指定した場合に、長さを設定して作図します。
☐の場合は、２点を指示してその点を結んだ線分の長さで作図します。

[端部を閉じる]

②で[フランジ]または[ウェブ]を指定した場合に、端部に線分を描きます。

⑥継手のボルト軸径、部材間のあき寸法を設定します。

[ボルト軸径]は、12、16、20、22、24、27mmの６種類あり、[ボルト軸径]を変更すると[はしあき]と[ピッチ]が変更されます。

⑦鋼構造設計規準を考慮したピッチ制限を設定します。
[標準ピッチを考慮する]を指定するとピッチ(標準)の値、[最小ピッチを考慮する]を指定するとピッチ(最小)の値が設定されます。[考慮しない]を指定した場合は、変更されません。

⑧ボルトの作図方法を指定します。

[記号]

ボルトを記号形式で作図します。

[軸径]

ボルトを軸径サイズで作図します。

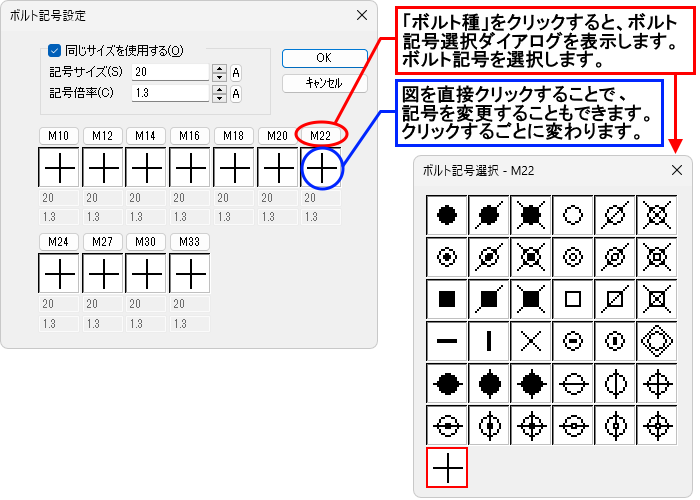

[ボルト記号設定]ボタン

ボルト記号設定ダイアログが表示され、[記号]で作図する際の詳細な設定を行います。

ボルトをすべて同じ記号サイズ、倍率を使用する場合、[☑同じサイズを使用する]にします。
☐の場合は、ボルト種ごとに記号サイズ、倍率を設定します。

[記号サイズ]

記号のサイズを設定します。

[記号倍率]

記号が○と×などの記号の組み合わせの場合に、記号サイズに対する倍率で大きさを指定します。

⑨フランジを作図する場合のボルトの本数、ピッチ、ゲージ、はしあき距離を設定します。

[HTB本数]

片側フランジに打つボルトの本数を設定します。

[外SPL厚]/[内SPL厚]

外、内のスプライスを作図する場合に☑し、その厚さを設定します。

• ボルト本数の設定は、スプライスなしの場合は無効となります。

⑩ウェブを作図する場合のボルトの本数、ピッチ、ゲージ、はしあき距離を設定します。

[HTB本数]

片側ウェブに打つボルトの本数を設定します。

[SPL厚]

スプライスを作図する場合に☑し、その厚さを設定します。

• ボルト本数の設定は、スプライスなしの場合は無効となります。

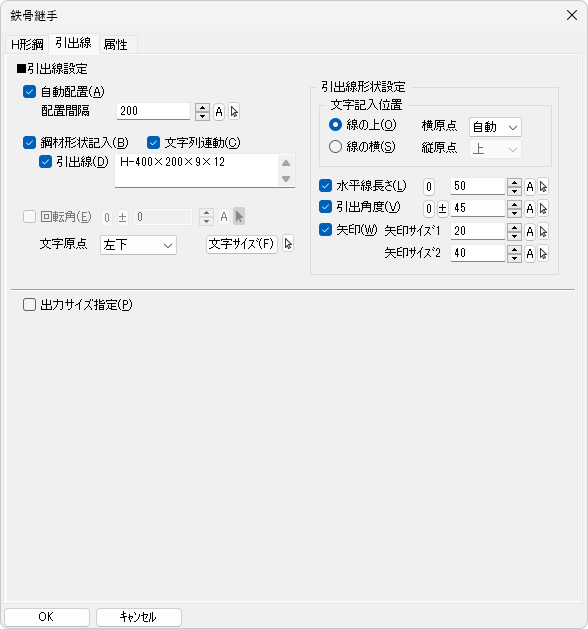

〔引出線〕タブ

詳細は【柱断面】コマンドを参照してください。

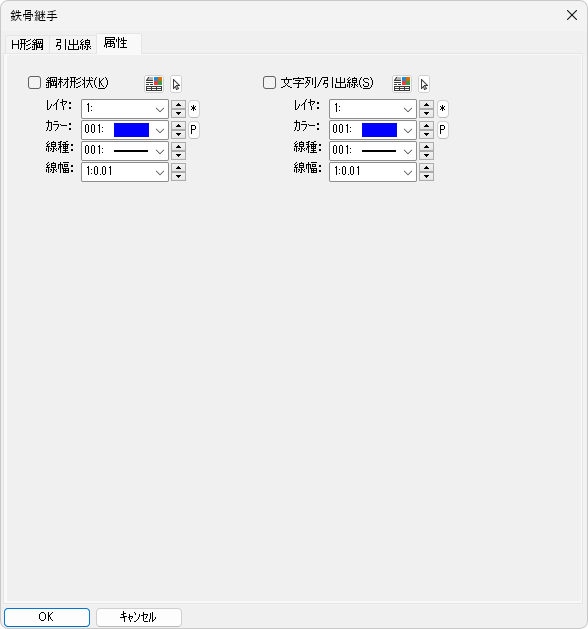

〔属性〕タブ

詳細は【柱断面】コマンドを参照してください。

■操 作

例：ウェブ

[☑長さ]/配置基点(左下)

１．カーソルに設定されたウェブが表示されます。作図する位置を指示すると、ウェブが描けます。

点を指示します。終了点を指示すると、設定した角度、水平線長さの引出線が描けます。

• その他の引出線の操作については【引出線】コマンドを参照してください。

[☐長さ]/配置基点(左下)

ウェブの中心を指示すると、ラバーバンドが表示されます。終点を指示すると、ウェブが描けます。

補足

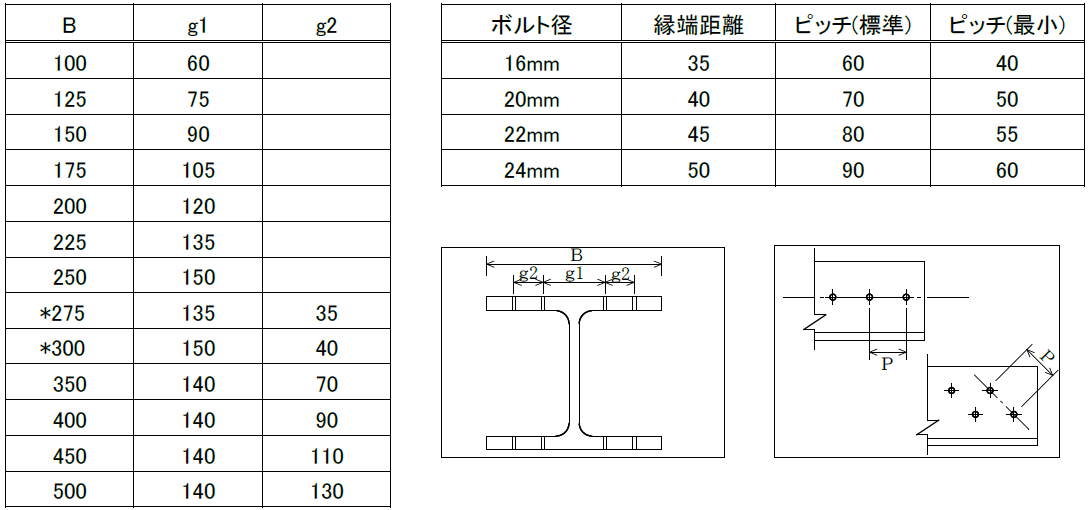

[ボルトのピッチゲージ]

日本建築学会編鋼構造設計基準付４の表の値に準拠します。

• *は千鳥打ちとする。

[フランジ外側よりウェブのフランジに一番近いボルトまでの距離(図のA)]
