鉄骨柱脚

[リボンメニュー]		[作図(D)]メニュー→[鋼材形状(ZL)]→[鉄骨柱脚(4)]
[コマンド名称]		SSTLCOLB
[コマンドコード]		J635
[ショートカット]		－
[ポップアップメニュー]		17ページ ※LE版では11ぺージ
[プルダウンメニュー]		[構造(S)]→[鉄骨柱脚(D)]

柱寸法、スタッド、アンカーボルトなどを設定して、鉄骨の柱脚部分を作図します。

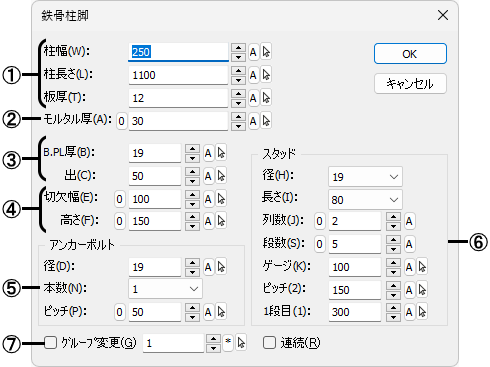

■ダイアログ

①柱のサイズを設定します。

②モルタルの厚みを設定します。

③ベース・プレートの厚みと出の長さを設定します。

④柱の切り欠きの幅と高さを設定します。

[サイズ/モルタル厚み]	[ベース・プレート]	[切り欠き]

本数は３本まで指定できます。２本以上を指定した場合、切り欠きはなしとなります。

⑥スタッドのサイズや本数、位置を決める数値を設定します。

スタッドの[１段目]の数値には、ベース・プレート天端からの距離を設定します。

[アンカーボルト]	[スタッド]

⑦グループ番号を変更して作図する場合に☑し、その番号を設定します。

[☑連続]にすると、鉄骨柱脚を1つ作図するごとに、グループ番号を更新します。

■操作

カーソルに設定された鉄骨柱脚が表示されます。作図する位置を指示すると、鉄骨柱脚が描けます。

補足

作図例

[スタッド列数：1]	[スタッド列数：0]

H形鋼柱脚への応用例(ウェブ面)

[スタッド列数：1]

[スタッド列数：0]

正面スタッド消去

フランジ線の線種変更

(実線化)

H形鋼柱脚への応用例(フランジ面)

[スタッド列数：1]

[スタッド列数：0]

側面スタッド消去
