本コマンドは、｢鉄骨部材｣の｢汎用ベースプレート作図｣(著作権:有限会社永田構造デザイン)を基に開発しています。

 ベースプレート

[リボンメニュー]

[作図[D)]メニュー→[鋼材形状[ZL)]→[ベースプレート[5)]

[コマンド名称]

SSTLBPLATE

[コマンドコード]

J768

[ショートカット]

－

[ポップアップメニュー]

17ページ ※LE版では11ぺージ

[プルダウンメニュー]

[構造[S)]→[ベースプレート(P)]

ベースプレートを作図します。

■ダイアログ

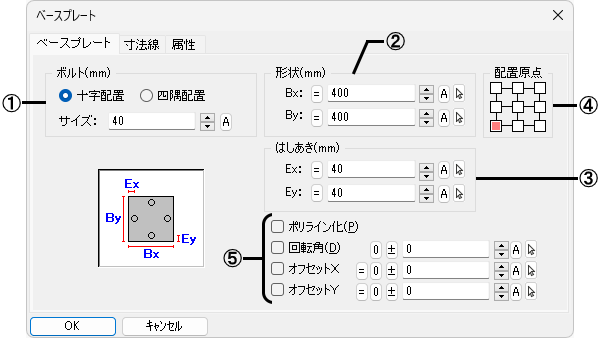

〔ベースプレート〕タブ

①ボルトの配置方法(十字配置、四隅配置)を指定します。

[サイズ]

ボルトの直径サイズ(mm)を設定します。

②ベースプレート形状のサイズ(mm)を設定します。

③はしあき距離(mm)を設定します。

[十字配置]

[四隅配置]

④配置する時の基準点を指定します。

⑤設定する項目を☑します。

[ポリライン化]

ベースプレートを閉じたポリラインとして作図します。

[回転角]

設定した角度で回転して作図します。

[オフセットＸ(Ｙ)]

配置原点をカーソルから設定した距離を離して作図します。

[回転角] 例：配置原点(中央中)

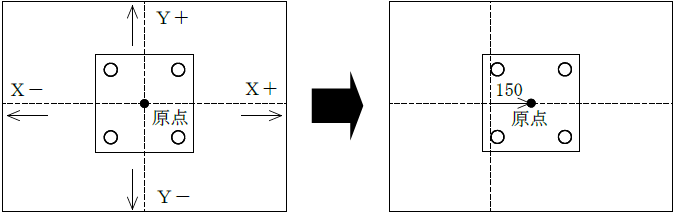

[オフセット] 例：配置原点(中央中) Ｘ=150と設定した場合

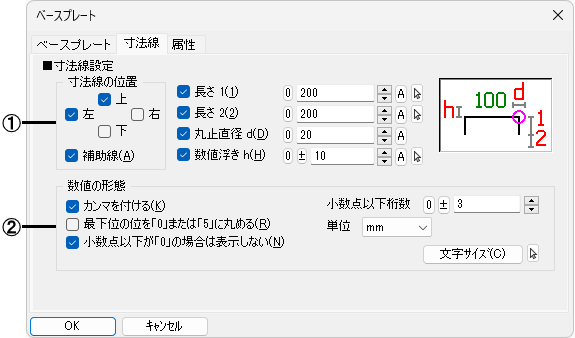

〔寸法線〕タブ

①寸法線について設定します(詳細は【柱断面】コマンドを参照)。

[補助線]

補助線を記入する場合に☑します。

②寸法線に記入する数値の仕様を設定します(詳細は【柱断面】コマンドを参照)。

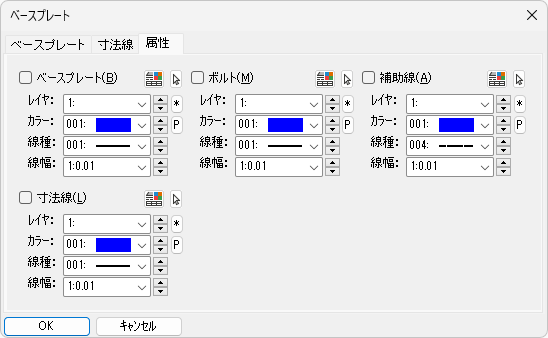

〔属性〕タブ

詳細は【柱断面】コマンドを参照してください。

■操 作

例：配置基点(中央中)/☑寸法記入 上・左

カーソルに設定されたベースプレートが表示されます。作図する位置を指示すると、ベースプレートが描けます。

補足
