鋼材形状

鋼材形状(山形鋼、みぞ形鋼、H形鋼、鋼管、角形鋼管、I形鋼、C形鋼、T形鋼、CT形鋼)を作図します。

形状・作図面を選択し、鋼材形状を作図します。また、鋼材リストからサイズを設定することができます。

■ダイアログ

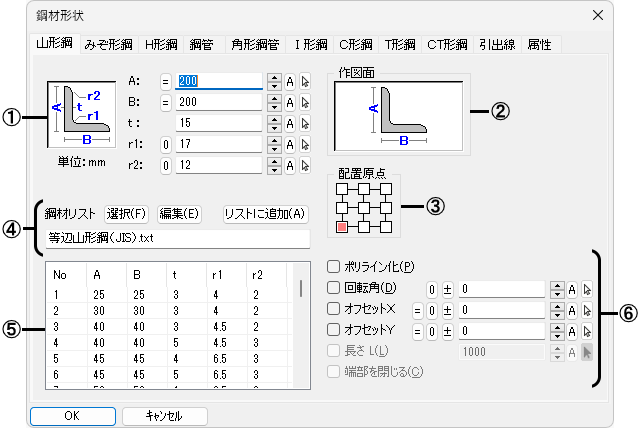

〔山形鋼〕タブ

①作図する山形鋼のサイズを設定します。

②図を直接クリックして、山形鋼の作図面(断面､上/下面､左/右面)を選択します。

③②で[断面]または[上/下面]または[左/右面]で[☑長さ]の場合に、配置する時の基準点を指定します。

④使用する鋼材リストを設定します。

[鋼材リスト]

現在使用している鋼材リストのファイル名が表示されます。

• 鋼材リストは、テキストファイル(*.txt)です。
  また、鋼材リストのサンプルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の｢￥STCOM￥鋼材形状｣フォルダー内にあります。

[選択]ボタン

ファイルを開くダイアログを表示し、使用する鋼材リストのテキストファイル(*.txt)を読み込みます(詳細は【開く】コマンドを参照)。

[編集]ボタン

メモ帳を起動して指定した鋼材リストを編集できます。

[リストに追加]ボタン

現在ダイアログに設定してあるサイズを、指定した鋼材リストに追加します。

⑤④で設定した鋼材リストを一覧表示します。
リストをダブルクリックすると、ダイアログにサイズを設定することができます。

⑥設定する項目を☑します。

[ポリライン化]

②で[断面]を指定した場合に、鋼材を閉じたポリラインとして作図します。

[回転角]

②で[断面]または[上/下面]または[左/右面]で[☑長さ]の場合に、設定した角度で回転して作図します。

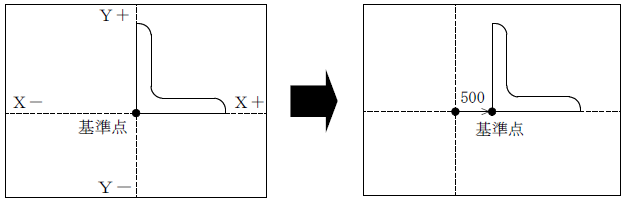

[オフセットX(Y)]

②で[断面]または[上/下面]または[左/右面]で[☑長さ]の場合に、設定した距離を
カーソルから基準点を離して作図します。

• 回転角]を設定した場合は、[オフセット]で移動した図形の基準点を中心に回転させます。

例：[断面]

[長さ]

②で[上/下面]または[左/右面]を指定した場合に、長さを設定して作図します。
☐の場合は、２点を指示してその点を結んだ線分の長さで作図します。

[端部を閉じる]

②で[上/下面]または[左/右面]を指定した場合に、端部に線分を描きます。

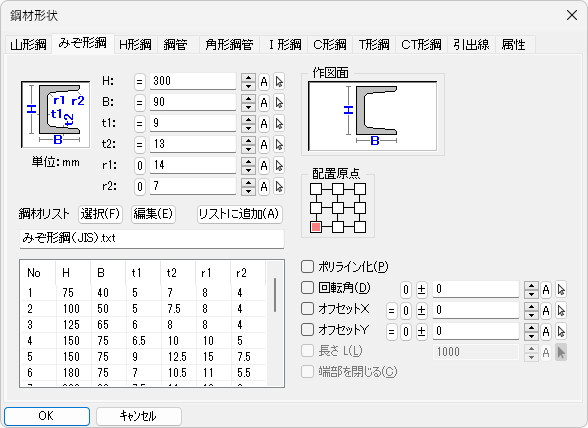

〔みぞ形鋼〕タブ

詳細は〔山形鋼〕タブを参照してください。

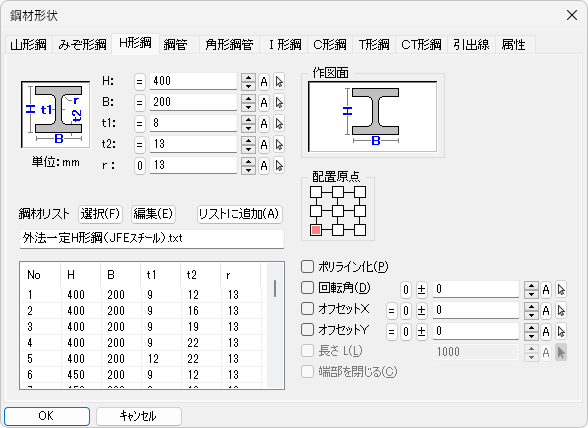

〔H形鋼〕タブ

詳細は〔山形鋼〕タブを参照してください。

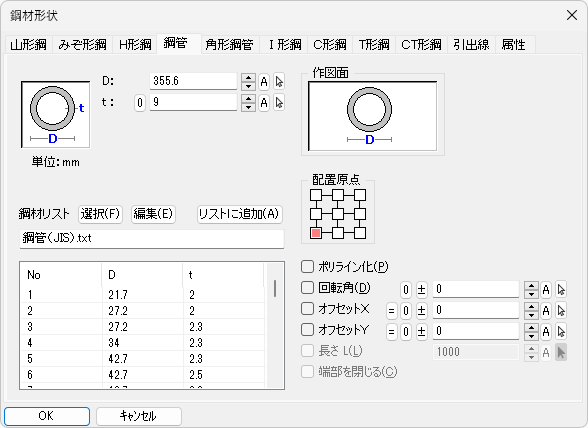

〔鋼管〕タブ

詳細は〔山形鋼〕タブを参照してください。

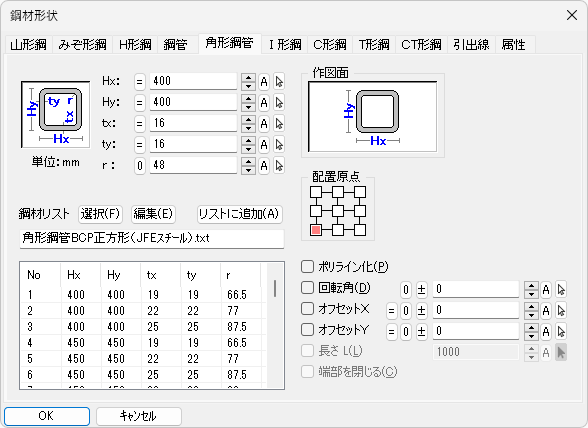

〔角形鋼管〕タブ

詳細は〔山形鋼〕タブを参照してください。

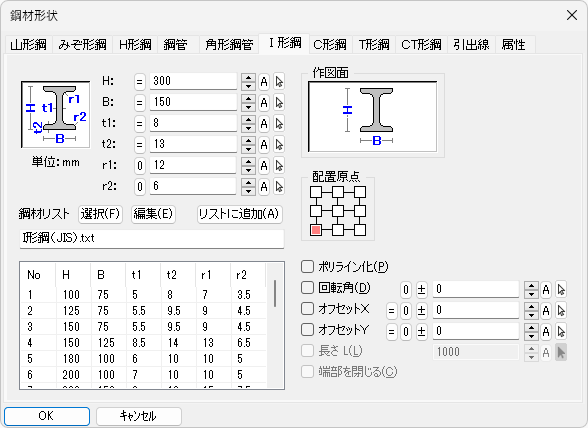

〔Ｉ形鋼〕タブ

詳細は〔山形鋼〕タブを参照してください。

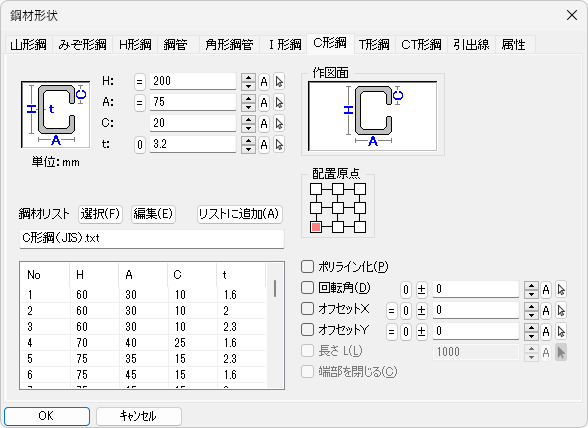

〔C形鋼〕タブ

詳細は〔山形鋼〕タブを参照してください。

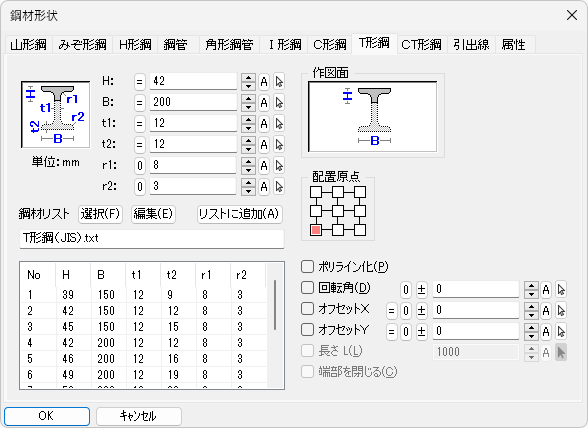

〔T形鋼〕タブ

詳細は〔山形鋼〕タブを参照してください。

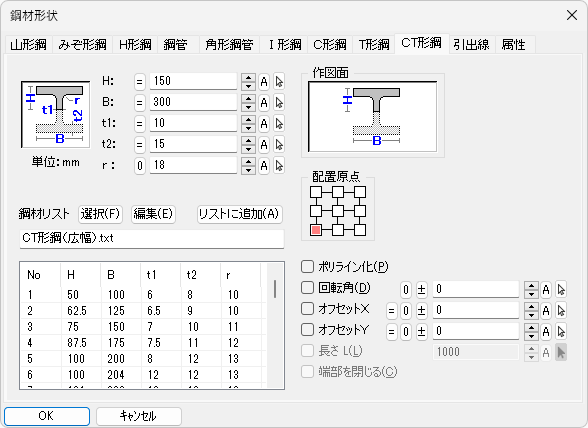

〔CT形鋼〕タブ

詳細は〔山形鋼〕タブを参照してください。

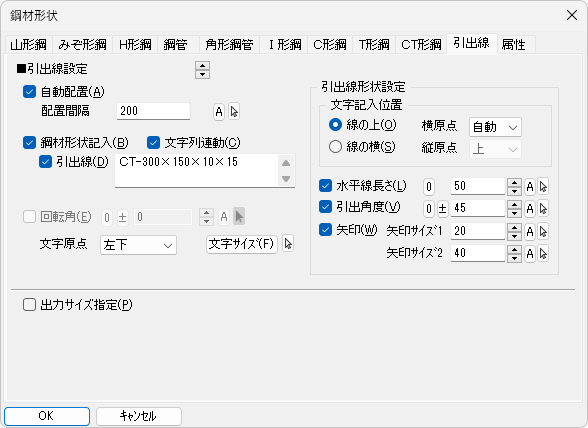

〔引出線〕タブ

詳細は【柱断面】コマンドを参照してください。

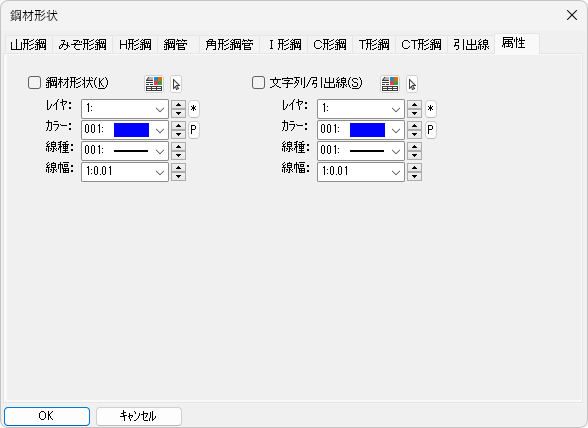

〔属性〕タブ

詳細は【柱断面】コマンドを参照してください。

■操 作

[断面]

例：H形鋼/配置基点(左下)

１．カーソルに設定されたH形鋼が表示されます。作図する位置を指示すると、H形鋼が描けます。

例：☑鋼材形状記入－☑引出線/☑水平線長さ/☑引出角度

２．続けて、引出線の開始点を指示します。終了点を指示すると、設定した角度、水平線長さの引出線が描けます。

• その他の引出線の操作については【引出線】コマンドを参照してください。

[上下面]/[☐長さ]

例：H形鋼/配置基点(左下)

始点を指示すると、ラバーバンドが表示されます。終点を指示すると、H形鋼が描けます。

補足

• 鉄筋記号、寸法線、引出線の設定は図面のプロパティに保存され、【柱断面】､【梁断面】､【杭断面】､【柱架構配筋】､【梁架構配筋】コマンドで共通に利用されます。
• 作図位置を指示のときに[Ctrl]キーを押しながらクリックすると【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。
