杭断面

杭の断面図／姿図を作図します。

杭の形状・配筋・鉄筋径などのパラメータを入力し、構造図杭リストに記入するレベルの杭断面を作図します。
また、形状のみ(配筋なし)の簡単な杭断面も作図します。

■ダイアログ

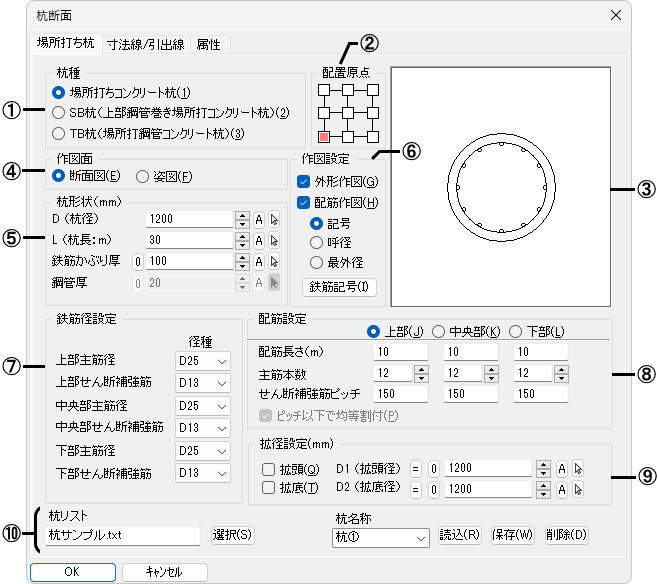

〔場所打ち杭〕タブ

①杭の種類(場所打ちコンクリート杭/SB杭/TB杭)を指定します。

②配置する時の基点を指定します。

③設定した杭の断面図/姿図のプレビューが表示されます。

④作図面(断面図/姿図)を指定します。

⑤杭の断面寸法を設定します。

①で[SB杭]または[TB杭]を指定した場合は、[鋼管厚]を設定します。

• [鋼管厚]は杭の上部にのみ作図します。[Ｌ(杭長)]の単位はｍです。

⑥作図する図形を☑します。

• 配筋を含めた杭を作図する場合は両方に☑します。

[外形作図]

外形のみ作図します。

[配筋作図]

図形レベルを選択し、配筋のみ作図します。

[記号]

配筋を記号として作図します。記号は[鉄筋記号設定]で設定します。

[呼径]

配筋を鉄筋種の呼び名径で作図します。

[最外径]

配筋を鉄筋種の最外径で作図します。

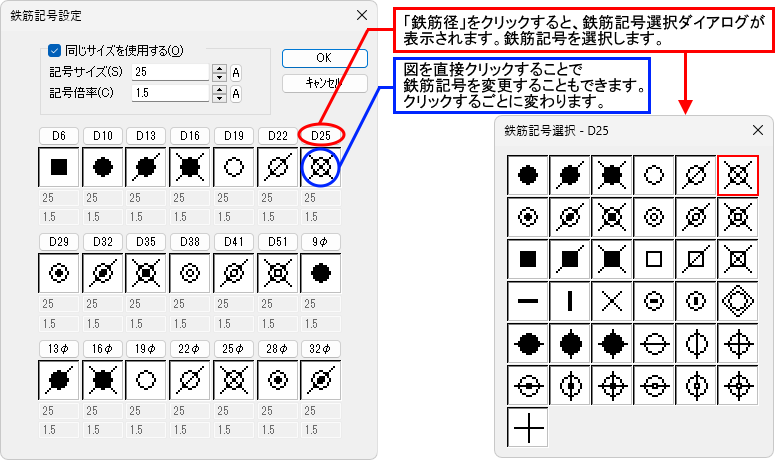

[鉄筋記号]ボタン

鉄筋記号設定ダイアログが表示され、[記号]で作図する際の詳細な設定を行います。

• ④で[姿図]を指定した場合は、[記号]のみ作図します。

[同じサイズを使用する]

鉄筋記号をすべて同じにする場合に、[同じサイズを使用する]を☑し、「記号サイズ」・「記号倍率」を設定します。
☐の場合は、鉄筋径ごとに「記号サイズ」・「記号倍率」を設定します。

[記号サイズ]

鉄筋記号のサイズを設定します。

[記号倍率]

記号が○と×などの記号の組み合わせの場合に、鉄筋記号サイズに対する倍率で大きさを指定します。

⑦上部/中央部/下部の｢主筋径｣､｢せん断補強筋径｣を選択します。

異形鉄筋径：D6,D10,D13,D16,D19,D22,D25,D29,D32,D35,D38,D41,D51

丸鋼径        ：9φ,13φ,16φ,19φ,22φ,25φ,28φ,32φ

⑧配筋について設定します。

①で[ＴＢ杭]を指定した場合は、上部の主筋本数とせん断補強筋ピッチは無効になり、作図しません。

[作図面]

④で[断面図]を指定した場合に、断面図を描く杭の位置(杭の上部/中央部/下部)を設定します。

[配筋長さ]

④で[姿図]を指定した場合に、上部/中央部/下部の鉄筋の長さを設定します。

[主筋本数]

上部/中央部/下部の鉄筋の本数を設定します。

例：主筋本数/上部10､中央部12､下部8

[せん断補強筋ピッチ]

④で[姿図]を指定した場合に、上部/中央部/下部のせん断補強筋の間隔を設定します。

[ピッチ以下で均等割付]

④で[姿図]を指定した場合に、[せん断補強筋ピッチ]で指定した間隔以下で範囲内に均等割付する場合に☑します。☐の場合は、[せん断補強筋ピッチ]で指定した間隔で作図し、端数は上端で調節します。

⑨設定する拡径(拡頭/拡底)を☑し、そのサイズ(拡頭径または拡底径)を入力します。

⑩使用する杭リストを設定します(詳細は【柱断面】コマンド参照)。

• 杭リストのサンプルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の｢￥STCOM￥杭｣フォルダー内にあります。

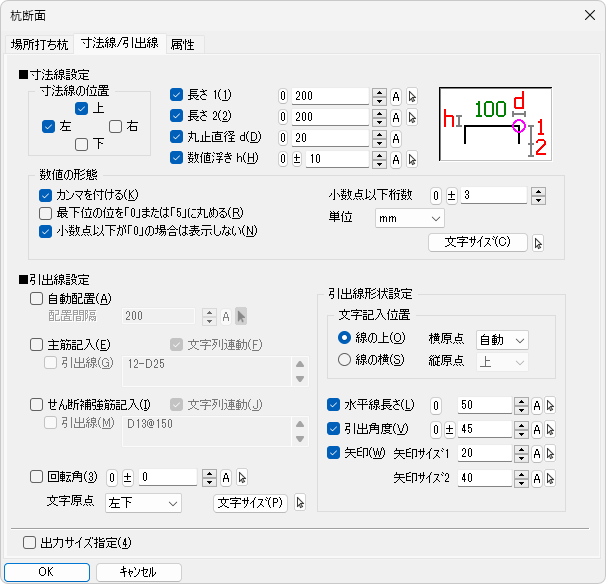

〔寸法線/引出線〕タブ

詳細は【柱断面】コマンドを参照してください。

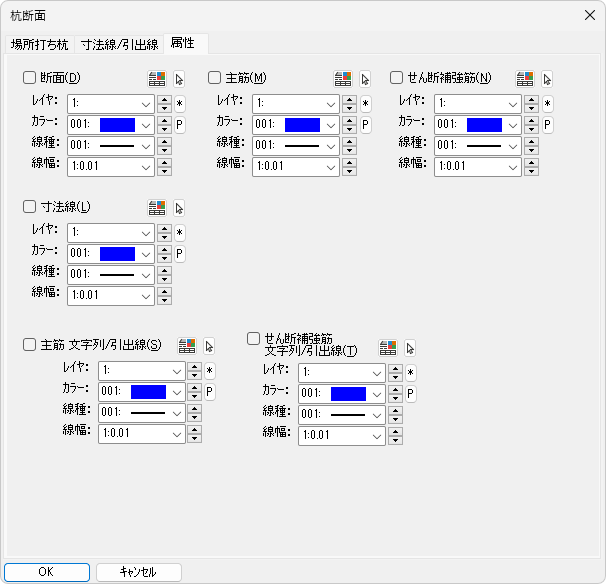

〔属性〕タブ

詳細は【柱断面】コマンドを参照してください。

■操 作

例：[断面図] 配置基点(中央中)/☑寸法記入 下

１．カーソルに設定された杭断面が表示されます。作図する位置を指示すると、杭断面が描けます。

例：☑主筋記入－☑引出線/☑水平線長さ/☑引出角度/☑矢印

２．続けて、引出線の開始点を指示します。終了点を指示すると、設定した角度、水平線長さの引出線が描けます。

• その他の引出線の操作については【引出線】コマンドを参照してください。

補足

• 鉄筋記号、寸法線、引出線の設定は図面のプロパティに保存され、【柱断面】､【梁断面】､【杭断面】､【柱架構配筋】､【梁架構配筋】､【鋼材形状】コマンドで共通に利用されます。
• 作図位置を指示のときに[Ctrl]キーを押しながらクリックすると【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。

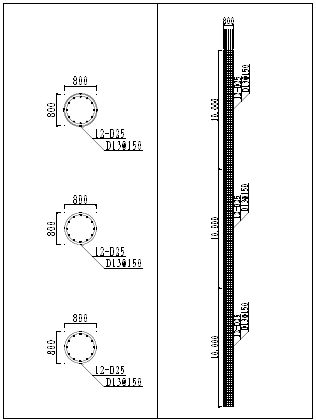

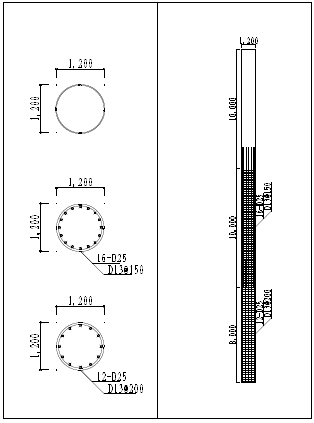

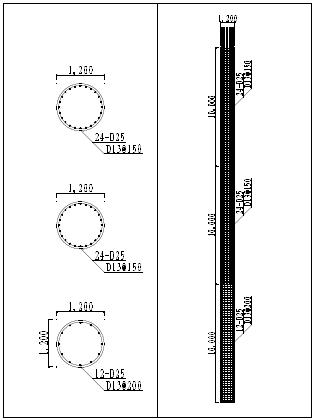

作図例：
