柱断面

RC造の柱断面形状を作図します。

柱の形状・配筋・鉄筋径などのパラメータを入力し、構造図柱リストに記入するレベルの柱断面を作図します。
また、形状のみ(配筋なし)の簡単な柱断面も作図します。

■ダイアログ

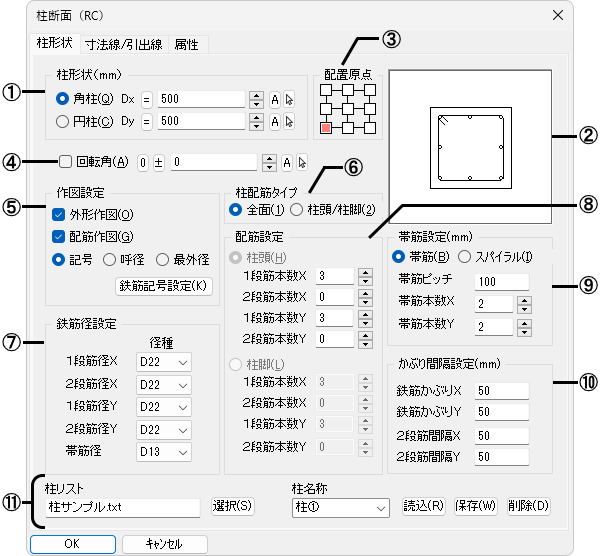

〔柱形状〕タブ

①柱の形状(角柱/円柱)を指定し、柱の断面寸法を設定します。

• 円柱を指定した場合はすべての設定でX方向のみ設定します。

②設定した柱断面図のプレビューが表示されます。

③配置する時の基点を指定します。

④回転して作図する場合に☑し、その角度を設定します。

⑤作図する図形を☑します。

• 配筋を含めた柱を作図する場合は両方に☑します。

[外形作図]

外形のみ作図します。

[配筋作図]

図形レベルを選択し、配筋のみ作図します。

[記号]

配筋を記号として作図します。記号は[鉄筋記号設定]で設定します。

[呼径]

配筋を呼び名径で作図します。

[最外径]

配筋を最外径で作図します。

[鉄筋記号設定]ボタン

鉄筋記号設定ダイアログが表示され、[記号]で作図する際の詳細な設定を行います。

[同じサイズを使用する]

鉄筋記号をすべて同じにする場合に、[同じサイズを使用する]を☑し、「記号サイズ」・「記号倍率」を設定します。
☐の場合は、鉄筋径ごとに「記号サイズ」・「記号倍率」を設定します。

[記号サイズ]

鉄筋記号のサイズを設定します。

[記号倍率]

記号が○と×などの記号の組み合わせの場合に、鉄筋記号サイズに対する倍率で大きさを指定します。

⑥柱配筋の入力タイプを指定します。

[全面]

すべての配筋が同じ場合に設定します。

[柱頭/柱脚]

柱頭と柱脚で配筋が違う場合に設定します。

⑦鉄筋径を設定します。
Ｘ､Ｙ方向別に｢１段筋径｣､｢２段筋径｣､｢帯筋径｣を選択します。

異形鉄筋径：D6,D10,D13,D16,D19,D22,D25,D29,D32,D35,D38,D41,D51

丸鋼径：9φ,13φ,16φ,19φ,22φ,25φ,28φ,32φ

⑧１段筋・２段筋のX(Y)方向の鉄筋の本数を設定します。

⑥で[柱頭/柱脚]を指定した場合は、作図する断面(柱頭/柱脚)を選択してから設定します。

• ２段筋を設定した場合は、寄せ筋符号を作図します。

⑨帯筋の種類(帯筋、スパイラル筋)を指定し、そのピッチ、本数を設定します。

[帯筋ピッチ]

帯筋の間隔を設定します(詳細は【柱架構配筋】コマンドを参照)。

[帯筋本数X(Y)]

帯筋のX(Y)方向の本数を設定します。

⑩X(Y)方向のかぶりの厚みと２段筋のX(Y)方向の間隔を設定します。

• 鉄筋の間隔は配置された鉄筋の芯の距離です。

⑪使用する柱リストを設定します。

• 【柱架構配筋】コマンドでも柱入力データとして利用することができます。

[柱リスト]

現在使用している柱リストのファイル名が表示されます。

• 柱リストはテキストファイル(*.txt)です。
  また、柱リストのサンプルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の｢￥STCOM￥RC柱｣フォルダー内にあります。

[選択]ボタン

ファイルを開くダイアログを表示し、使用する柱リストのテキストファイル(*.txt)を読み込みます(詳細は【開く】コマンドを参照)。

[柱名称]

現在使用している柱リストにある柱名称を一覧表示します。

[読込]ボタン

現在使用している柱名称の柱入力データを読み込み、ダイアログに表示します。

[保存]ボタン

現在設定されているダイアログの内容を柱入力データとして柱名称をつけて保存します。

• 同じ柱名称の場合は、上書き保存します。

[削除]ボタン

現在使用している柱名称を削除します。

〔寸法線/引出線〕タブ

①寸法線を記入する位置を☑します。

②指定するサイズを☑し、その距離を設定します。

[長さ１]

寸法補助線の長さを設定します。☐の場合は、作図しません。

[長さ２]

指示した位置から寸法線を離す距離を設定します。☐の場合は、Dx、Dyで小さい方の長さの1/4の距離で作図します。

[丸止直径]

寸法線止めの円の直径を設定します。☐の場合は、作図しません。

[数値浮き]

寸法線から数値を離す距離を設定します。☐の場合は、寸法線から離さずに作図します。

③寸法線に記入する数値の仕様を設定します。

[カンマ]

寸法値にカンマを付けます。

[丸め]

一番下の位を｢０｣または｢５｣に丸めます。

[表示なし]

小数点以下桁の末尾の｢０｣を表示しません。

[小数点以下桁数]

小数点以下桁数を設定します。

[単位]

寸法値の単位を指定します(㎜/㎝/m/㎞)。

[文字サイズ]ボタン

文字サイズ設定ダイアログを表示し、数値の文字サイズを設定します(詳細は【文字記入】コマンド参照)。

④主筋情報などを記入する場合に☑します。

[自動配置]        [配置間隔]で設定した間隔で主筋・帯筋情報を記入します。☐の場合は、図面から記入位置を指定します。

[配置間隔]

引出線を複数描く場合に離す距離を設定します。

[主筋記入]

主筋情報を引出線または文字列で記入します。☐の場合は、記入しません。

[帯筋記入]

帯筋情報を引出線または文字列で記入します。☐の場合は、記入しません。

[引出線]

引出線と文字列を記入します。☐の場合は、文字列のみを記入します。

[文字列連動]

柱形状の設定から自動で文字列を作成します。☐の場合は、文字列を直接入力します。

[回転角]

[☐自動配置]の場合に、引出線・文字列を記入する角度を設定します(詳細は【引出線】コマンド参照)。

[文字原点]

記入する文字列の文字原点を設定します。

[文字サイズ]ボタン

文字サイズ設定ダイアログを表示し、記入する文字列のサイズを設定します(詳細は【文字記入】コマンド参照)。

⑤引出線の文字を記入する位置を指定します。

[線の上]

引出線の上に文字が記入され、文字の縦方向の原点は下に設定されます。

[線の横]

引出線の端部の横に文字が記入され、文字の原点は通常左に設定されます。

[横原点]

文字原点の横方向の位置を[自動/左/中央/右]から選択することができます。

• [自動]の場合は、左側に文字を引き出して作図すると文字原点位置が右に、右側に引き出して作図すると文字原点位置が左に設定されます。

[縦原点]

[線の横]に作図する場合に、縦方向の文字原点位置を[上/中/下]から選択することができます。

⑥引出線の形状について設定する項目を☑します。

[水平線長さ]

引出線の水平線分の長さを設定します。☐の場合は、図面から長さを指定します。

[引出角度]

引出線の角度を設定します。☐の場合は、図面から角度を指定します。

⑦引出線の端部に矢印を付ける場合に☑し、そのサイズを設定します。☐の場合は、端部に矢印を付けません。

[サイズ1]

矢印の向きに対して垂直方向のサイズを設定します。

[サイズ2]

矢印の向きに対して水平方向のサイズを設定します。

⑧出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。

〔属性〕タブ

①作図する図形や文字などの属性(レイヤ・色・線種・線幅)を指定して作図する場合に☑し、その番号を設定します。☐の場合は、現在の書き込み属性で作図します。

■操 作

例：配置基点(中央中)/☑寸法記入 左・下

１．カーソルに設定された柱断面が表示されます。作図する位置を指示すると、柱断面が描けます。

例：☑主筋記入－☑引出線/☑水平線長さ/☑引出角度/☑矢印

２．続けて、引出線の開始点を指示します。終了点を指示すると、設定した角度、水平線長さの引出線が描けます。

• その他の引出線の操作については【引出線】コマンドを参照してください

補足

• 帯筋の折り曲げ形状は左片隅フックとなります。
• 主筋径XとYで径が異なる場合、四隅での鉄筋径はXYで径の大きい方を採用します。
• 詳細作図時の帯筋・主筋関係は以下のようになります。

• 鉄筋記号、寸法線、引出線の設定は図面のプロパティに保存され、【柱断面】、【梁断面】､【杭断面】､【柱架構配筋】､【梁架構配筋】､【鋼材形状】コマンドで共通に利用されます。
• 作図位置を指示のときに[Ctrl]キーを押しながらクリックすると【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。

作図例：
