梁架構配筋

RC造の梁部分の架構配筋詳細図を作図します。

梁の形状・配筋・鉄筋径などのパラメータを入力し、構造図架構詳細図に記入するレベルの梁架構配筋を作図します。また、形状のみ(配筋なし)の簡単な梁も作図します。

■ダイアログ

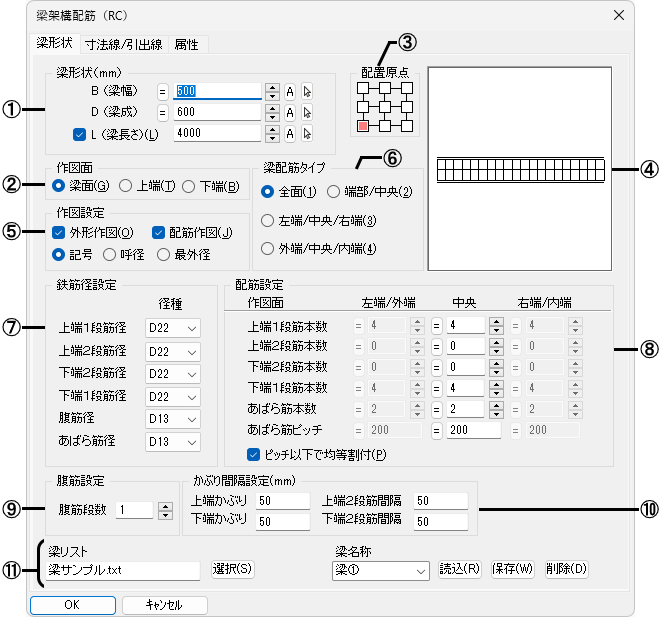

〔梁形状〕タブ

①梁の形状寸法を設定します。

[L]

長さを設定して作図する場合に☑し、そのサイズを設定します。☐の場合は、２点を指示してその点を結んだ線分の長さで作図します。

②梁部材の作図面(梁面､上端､下端)を選択します。

③配置する時の基点を指定します。

④設定した梁架構配筋のプレビューが表示されます。

⑤作図する図形を☑します。

• 配筋を含めた梁架構配筋を作図する場合は両方に☑します。

[外形作図]

外形のみ作図します。

[配筋作図]

図形レベルを選択し、配筋のみ作図します。

[記号]

配筋を記号として作図します。記号は[鉄筋記号設定]で設定します。

[呼径]

配筋を鉄筋種の呼び名径で作図します。

[最外径]

配筋を鉄筋種の最外径で作図します。

⑥梁配筋の入力タイプを指定します。

[全面]

すべての配筋が同じ場合に設定します。

[端部/中央]

梁の両端部と中央で配筋が違う場合に設定します。

[左端/中央/右端]

梁の左端と中央と右端で配筋が違う場合に設定します。左が左端、右が右端になります。

[外端/中央/内端]

梁の外端と中央と内端で配筋が違う場合に設定します。
①で[☑L]の場合は、左が外端、右が内端になりますが、[☐L]の場合(２点指示)は、開始点が外端、終了点が内端になります。

⑦鉄筋径を設定します。
｢上(下)端１段筋径｣､｢上(下)端２段筋径｣､｢腹筋径｣､｢あばら筋径｣を選択します。

⑧上(下)端１段筋・２段筋の鉄筋本数とあばら筋の本数・間隔を設定します。

• [上(下)端２段筋本数]､[あばら筋本数]についての詳細は【梁断面】コマンドを参照してください。

[ピッチ以下で均等割付]

[あばら筋ピッチ]で指定した間隔以下で範囲内に均等割付する場合に☑します。☐の場合は、[あばら筋ピッチ]で指定した間隔で作図し、端数は両端で調節します。

⑨腹筋の段数を設定します。

⑩上(下)端のかぶりの厚みと上(下)端２段筋の間隔を設定します。

⑪使用する梁リストを設定します(詳細は【柱断面】コマンド参照)。

• 【梁断面】コマンドでも梁入力データとして利用することができます。
  また、梁リストのサンプルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の｢￥STCOM￥RC梁｣フォルダー内にあります。

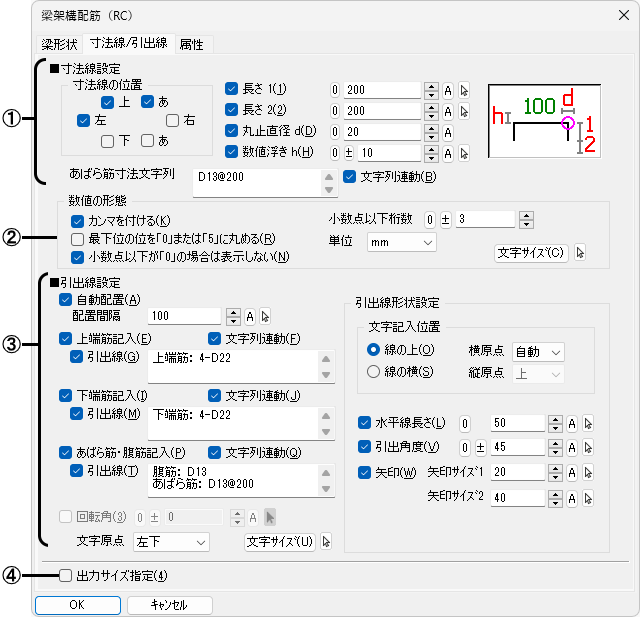

〔寸法線/引出線〕タブ

①寸法線について設定します(詳細は【柱断面】コマンドを参照)。

[あ]

あばら筋寸法文字列を記入する場合に☑します。

[あばら筋寸法文字列]

あばら筋寸法文字列を入力します。

[文字列連動]

梁形状の設定から自動で文字列を作成する場合に☑します。

②寸法線に記入する数値の仕様を設定します(詳細は【柱断面】コマンドを参照)。

③引出線について設定します(詳細は【柱断面】コマンドを参照)。

④出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。

〔属性〕タブ

詳細は【柱断面】コマンドを参照してください。

■操 作

[☑L]

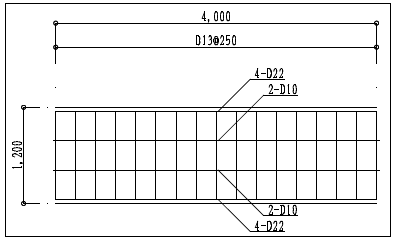

例：配置基点(中央中)/☑寸法記入 左・下・下あ

１．カーソルに設定された梁架構図が表示されます。作図する位置を指示すると、梁架構図が描けます。

例：☑上端筋記入－☑引出線/☑水平線長さ/☑引出角度/☑矢印

2．続けて、引出線の開始点を指示します。終了点を指示すると、設定した角度、水平線長さの引出線が描けます。

• その他の引出線の操作については【引出線】コマンドを参照してください。

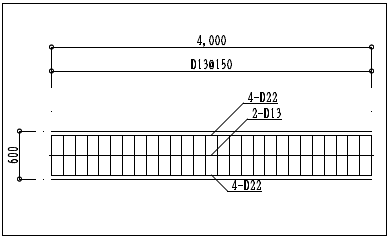

例：配置基点(左中)

始点、終点を指示すると、梁架構配筋が描けます。

補足

• 鉄筋記号、寸法線、引出線の設定は図面のプロパティに保存され、【柱断面】､【梁断面】､【杭断面】､【柱架構配筋】､【梁架構配筋】､【鋼材形状】コマンドで共通に利用されます。
• 作図位置を指示のときに[Ctrl]キーを押しながらクリックすると【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。

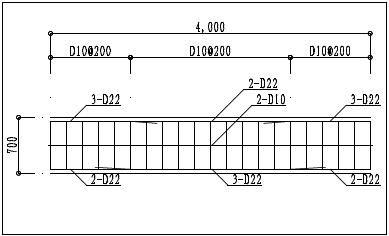

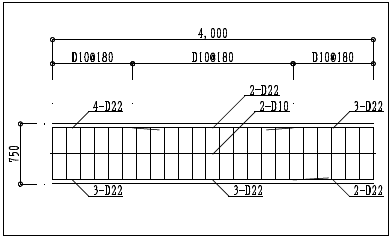

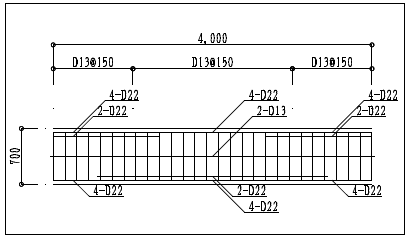

作図例：[梁面]
