矩形変形

長方形を平行四辺形や任意の四角形に変形します。また、反対に任意の四角形を長方形に変形することもできます。

■ダイアログ

①変形を行う矩形の形状を指定します。

[矩形から任意の四角形]

矩形(長方形)を２点で指定し、平行四辺形や台形などの任意の四角形に変形します。

[任意の四角形から矩形]

平行四辺形や台形などの四角形を４点で指定し、矩形(長方形)に変形します

[任意の四角形から任意の四角形]
平行四辺形や台形などの四角形を、別の任意の四角形に変形します。

②変形を行う変換方法を指定します。

[比率(比例配分)]

指定した４頂点の間を辺の長さにかかわらず、等間隔に変形します。

[パース(射影変換)]

指定した４頂点の頂点間の距離に従って、パース表現になるように変形します。

③☑にすると変形後、選択した図形を残します。

④変形する図形の中に文字がある場合、☑にすると、文字を線分化し、通常の図形のように変形します。☐にすると、文字の移動と回転を行います。

⑤変形する図形の中に円、円弧、楕円、楕円弧がある場合、☑にすると、ポリライン化したうえで変形します。
☐にすると、円、円弧、楕円、楕円弧の中心の移動を行います。サイズは変わりません。

補足

• 矩形や四角形の範囲外にある図形も、選択されていれば対象として変形されます。

• OLEオブジェクト、画像、シンボル、ビューポート、ラベルは変形の対象外です。
• ブロック、寸法線図形、引出線図形、材料記号図形、ハッチング図形などは、通常のパッケージに変換され、変形されます。
• 複合図形の情報はなくなります。
• ポリラインに含まれる円弧は線分化されます。

■操 作

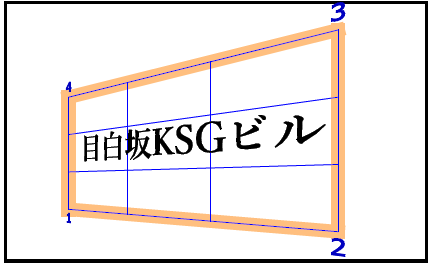

利用例：文字や図形をパース風に表現できます。文字も線分化して変形できます。

簡単な図形で説明します。変更先の任意の四角形(緑色の点線)は、ここではあらかじめ作図して、その頂点をスナップして変形します。

[矩形から任意の四角形/比率(比例配分)]

例：青色の矩形を緑色の任意の四角形に変形

１．変形する図形を選択します。

２．変形元の矩形を２点指定します。次に変更先の任意の四角形の４点を順に指定すると変形されます。

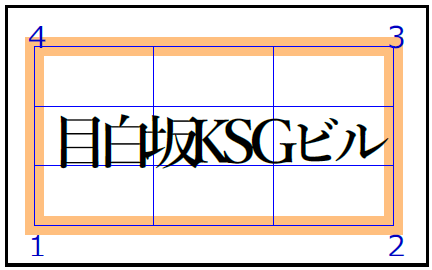

[任意の四角形から矩形/比率(比例配分)]

例：青色の任意の四角形を緑色の矩形に変形

１．変形する図形を選択します。

２．変形元の任意の四角形の４点を指定します。次に変更先の矩形の２点を指定すると変形されます。

[任意の四角形から任意の四角形/比率(比例配分)]

例：青色の任意の四角形を緑色の任意の四角形に変形

１．変形する図形を選択します。

２．変形元の任意の四角形の４点を指定します。次に変更先の任意の四角形の４点を順に指定すると変形されます。
