開口補強筋

[リボンメニュー]

[作図(D)]メニュー→[柱断面(ZK)]→[開口補強筋(7)]

[コマンド名称]

SOPENRB

[コマンドコード]

J843

[ショートカット]

－

[ポップアップメニュー]

17ページ ※LE版では11ぺージ

[プルダウンメニュー]

[構造(S)]→[開口補強筋(2)]

矩形(閉じたポリライン)および円の開口部の補強筋を作図し、開口部の鉄筋(線分)を中抜きします。

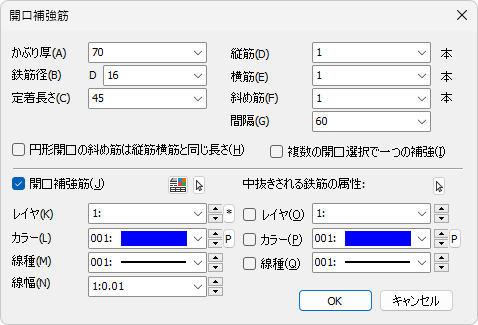

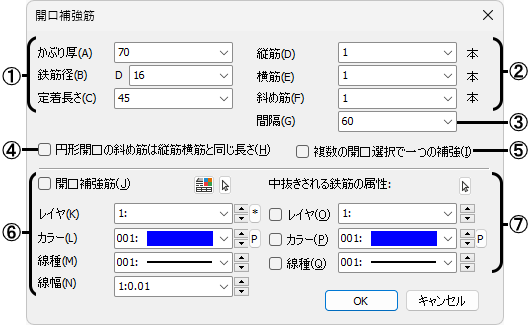

■ダイアログ

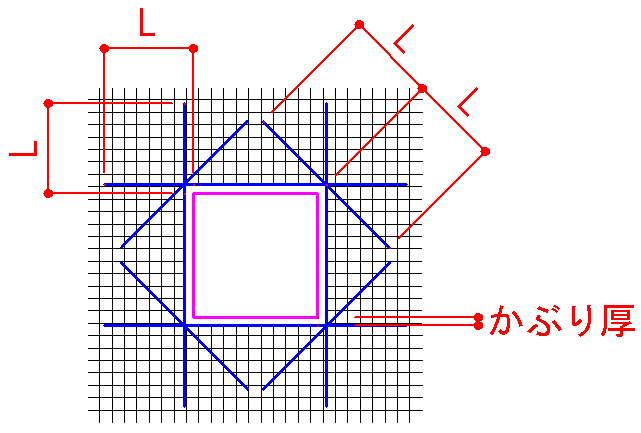

①鉄筋のかぶり厚、補強筋の鉄筋径、補強筋の定着長さを指定します。

②縦横の補強筋の本数と斜めの補強筋の本数を指定します。縦横は１または２、斜めは０、１、２から選択できます

例：[縦筋１(本) 横筋１(本) 斜め筋１(本)]

[縦筋２(本) 横筋２(本) 斜め筋２(本)]

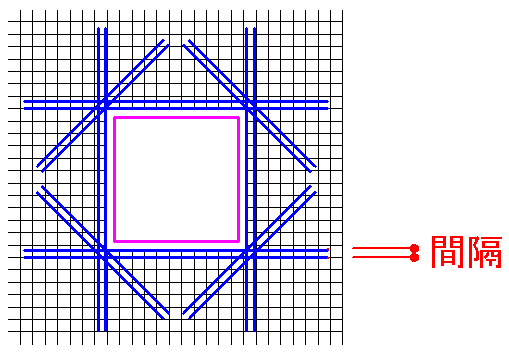

③補強筋が複数本になる場合に、間隔を指定します。

④円形開口の斜め筋の長さを、縦筋横筋と同じ長さにする際に☑します。

[☑円形開口の斜め筋は縦筋横筋と同じ長さ]

[☐円形開口の斜め筋は縦筋横筋と同じ長さ]

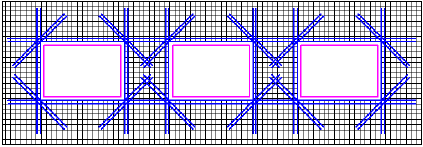

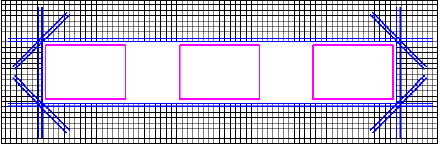

⑤複数の開口を選択した場合、複数の開口全体で一つの開口補強を作図する際に☑します。

[☑複数の開口選択で一つの補強]

[☐複数の開口選択で一つの補強]

⑥補強筋の属性(レイヤ･カラー･線種･線幅)を指定する場合に☑し、番号を設定します。
☐の場合は、現在の書き込み属性で作図します。

⑦開口の大きさにかぶり厚を加えた範囲で鉄筋を中抜きします。中抜きされる図形の属性(レイヤ･カラー･線種)を指定する場合に☑し、番号を設定します。
☐の場合は、属性に関係なく開口内の図形を中抜きします。

■操 作

ダイアログを設定し実行します。矩形(閉じたポリライン)および円の開口部をあける図形を選択すると、開口部の補強筋を作図し、開口部の鉄筋(線分)を中抜きします。
