X軸方向拘束

X軸方向へスナップ位置を拘束します。

直前に指示した位置から指定した点に対してX軸方向に平行な位置にスナップします。

■操 作

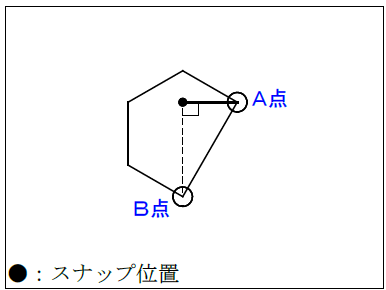

例：【端点】

１．１点目を指示します。

２．【X軸方向拘束】を指定し、｢ON｣にします。

３．図形の端部にカーソルを合わせクリックすると、指示した点からX軸方向に平行な点へスナップします。

補足

• 誤操作を防ぐため、使い終わったら、このモードは解除してください。
  このモードのままだと、X(Y)軸方向にしか点がスナップしません。
  ただし、【スナップの設定】コマンドで[☑コマンド終了時にX/Y軸拘束を解除する]の場合は、コマンド終了時に、解除されます。
