シンボル挿入

保存してあるファイルを読み込んでシンボルとして図面へ配置します。

シンボルは一度ファイルで登録した部品を１つの要素として配置するような使い方ができ、一度作成した図面を他の図面に挿入するキープランのような場合に使うことができます。また、シンボルとして配置されたデータは、表示/印刷/スナップすることが可能です(『ユーザーズマニュアル』の「第２章DRA-CADの概要」の｢2.4.8複合図形 ■シンボル｣を参照)。

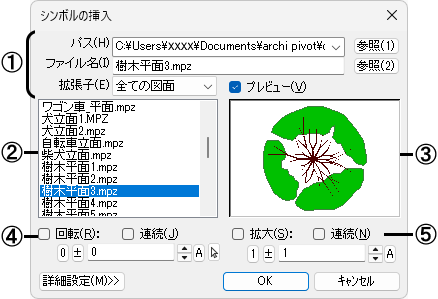

■ダイアログ

①シンボルとして配置したいファイルを指定します。

[パス]

保存されているファイルのドライブ、フォルダーを指定します。

[参照]ボタン

以下のメニューから、保存されているファイルのフォルダーを指定することができます。

※LE版では、2Dパーツのみ。

• [Ctrl]キーを押しながら、[参照]ボタンをクリックすると、直接フォルダーの参照ダイアログを表示します。

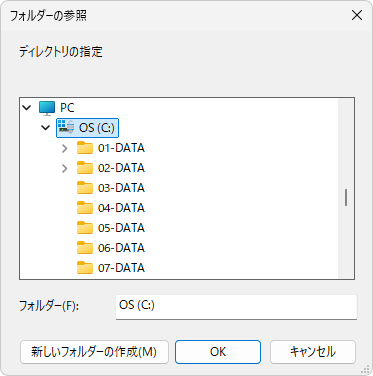

[フォルダ参照]

フォルダ―の参照ダイアログを表示し、保存されているドライブ、フォルダ―を指定することができます。

[2Dパーツ]

２次元パーツデータが保存されている2Dフォルダーを指定することができます。

[3Dパーツ]

３次元パーツデータが保存されている3Dフォルダーを指定することができます。

※LE版では、2Dパーツのみ。

[ファイル名]

保存されているファイル名を指定します。

[参照]ボタン

ファイルを指定ダイアログを表示し、配置したいファイルを選択します(詳細は【開く】コマンドを参照)。

• 選択できるファイルはDRA-CADファイルです。

[拡張子]

保存されているファイルの種類(MPZ、MPS、MPX、MPW、MPP、MDL、SYM)を指定します。

②[パス]で指定したフォルダーの[拡張子]で指定した種類のファイルが一覧表示されます。ここから配置したいファイルを選択することができます。

• セキュリティが設定されているMPSファイルは配置できません。

③指定したファイルを確認する場合に☑します。プレビューウィンドウに選択したファイルの図形が表示されます。

• セキュリティが設定されているMPSファイルはアイコンで表示されます。

④回転して配置する場合に☑し、その角度を設定します(詳細は【回転】コマンドを参照)。

• [☑連続]にすると、配置するごとに図形が設定した角度で回転します。

  ---

⑤拡大縮小して配置する場合に☑し、その倍率を設定します(詳細は【拡大･縮小】コマンドを参照)。

• [☑連続]にすると、配置するごとに図形が設定した倍率で拡大・縮小します。

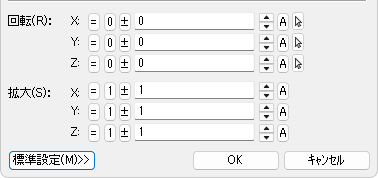

[詳細設定]ボタンをクリックすると、ダイアログが追加表示されます。ここで設定すると、[標準設定]で設定した[回転]、[拡大]の設定は無効になります。

[回転]

回転して配置する場合に、Zにその角度を設定します(詳細は【回転:3D】コマンドを参照)。ただし、X・Yは、3次元編集画面でのみ有効です。

※LE版では、Zのみ有効。

[拡大]

拡大縮小して配置する場合に、X・Y個別に倍率を設定します(詳細は【拡大･縮小】コマンドを参照)。ただし、Zは、3次元編集画面でのみ有効です。

※LE版では、X・Yのみ有効。

■操 作

１．配置するファイル名を選択し、[OK]ボタンをクリックします。

２．カーソルに選択されたファイル名の図形が枠で表示されます。配置する位置を指示すると、図形がシンボルとして配置されます。

• 基点は【名前をつけて保存】コマンドで保存したファイルは作図原点、【コピー&ペースト】コマンドで保存したファイルはコピーの基点になります。

補足

• 配置したシンボルは、【単一選択】でプリミティブとして選択することができます。
  また、【シンボル分解】または【分解】コマンドを実行すると、線分データになり、編集を加えることができます。
• 配置位置の指示のときに[Ctrl]キーを押しながらクリックすると【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。
• 【図形のプロパティ】コマンドまたは【プロパティパレット】でシンボルの基点などを変更することができます。
• 参照元のデータファイルを移動または削除すると、配置したシンボルデータは矩形表示となります。
  ただし、【名前をつけて保存】コマンドの[オプション]または【図面設定】コマンドの〔用紙〕タブの[☑外部参照をMPZ/MPX/MPS内に保存する]にすると、シンボルデータも図面と一緒に保存されます。
• 【開く】コマンドで図面を読み込み時に指定した場所にシンボルファイルがない場合は、｢外部参照ファイルの更新｣ダイアログを表示し、外部参照ファイルについて設定することができます。
• 参照元のデータファイルが変更された場合、配置したシンボルデータは【環境設定】コマンドの〔その他〕タブで｢外部参照ファイルの更新｣で選択した方法で、更新します。
• 【環境設定】コマンドの「表示」－「図形と部品」－[☑シンボルを矩形で表示]にする、または【表示設定】コマンドで「矩形で表示」－[シンボル]をONにすると、シンボルが最大最小の矩形だけで表示されます。印刷・レンダリング時は定義どおりシンボルの実データで印刷されます。
• シンボルや画像などの外部参照ファイルを使用した図面をシンボルとして配置する場合に指定した場所にシンボルや画像ファイルがない場合は、｢外部参照ファイルの更新｣ダイアログを表示し、外部参照ファイルについて設定します。
• ３次元編集画面でシンボルとして配置すると、配置したデータの材質やライトなどの設定が有効になります。
  ※LE版では、3次元機能はご利用になれません。
• ｢2D｣｢3D｣フォルダ―は、【環境設定】コマンドの「保存」－全般」－[DRA-CADが使用するファイルの場所]の｢PARTS｣フォルダ―内にあります。
  ※LE版では、2Dパーツのみ。
• エクスプローラまたはWebブラウザから作業ウィンドウにファイルをドラッグ&ドロップしてシンボルとして挿入することもできます。
