通知設定
[リボンメニュー] | [ファイル(F)]メニュー→[設定(ZG)]→[通知設定(9)] | |
([DRA-CADメニュー]) | [DRA-CADメニュー(F)]→[設定(ZG)]→[通知設定(9)] | |
[コマンド名称] | J899 | |
[コマンドコード] | SETNOTIF | |
[ショートカット] | － | |
[ポップアップメニュー] | － | |
[プルダウンメニュー] | [補助(P)]→[通知設定(N)] | |
特定のコマンドの終了時に、DRA-CADからスマートフォンやタブレット端末にプッシュ通知を送る「通知機能」を設定します。通知を受け取るためにはスマートフォンまたはタブレットにDRA-CADビューワーアプリ「DRA Viewer（Ver.1.4.0以降）」のインストールが必要です。
https://www.pivot.co.jp/product/draviewer/index.html

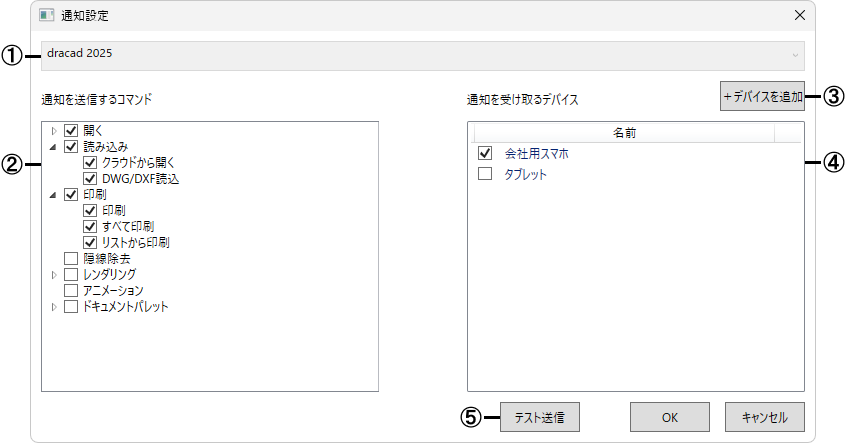

①プログラム名が表示されます。
②通知を送信できるコマンドの一覧がツリー形式で表示されます。
☑されたコマンドの終了時に通知が送信されます。
※LE版では、3次元の機能は表示されません（隠線除去、レンダリング、アニメーション）
③通知を受けるデバイスを追加します。

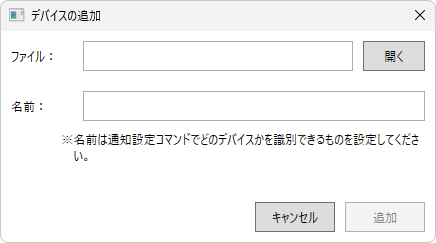

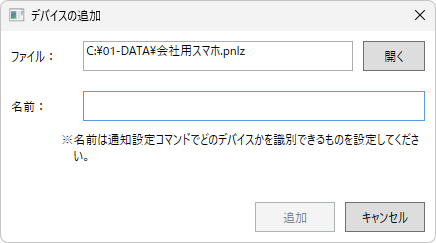

[デバイスの追加]ボタンをクリックすると以下のダイアログが表示されます。
ファイル：DRA Viewerから出力される通知連携ファイル（拡張子：pnlz）を指定します。
名前：④に表示される名前を入力します。
④③で追加したデバイスの一覧が表示されます。
②で指定したコマンドから通知を送信したいデバイスを☑します。
デバイスを1つ以上選択してマウスを右クリックすると以下のメニューが表示されます。
削除：選択したデバイスを④から削除します。
編集：選択した中の最初のデバイスの名前を変更します。
⑤④で☑したデバイスにテスト通知を送信します。
テスト送信するとメッセージダイアログが表示されます。
■操 作
[デバイスの追加]
１．[デバイスを追加]ボタンをクリックします。

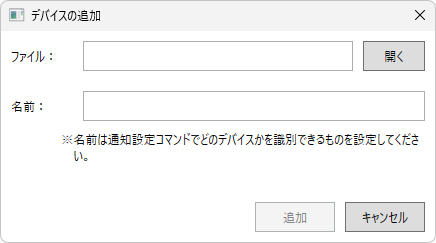

２．[デバイスの追加]ダイアログが表示されます。[開く]ボタンをクリックします。

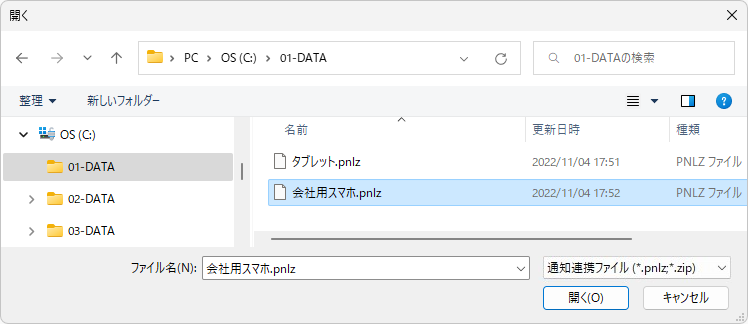

DRA Viewerから出力した通知連携ファイル（拡張子：pnlz）を指定します。
[開く]ボタンをクリックすると、[デバイスの追加]ダイアログに戻り「ファイル」に表示されます。

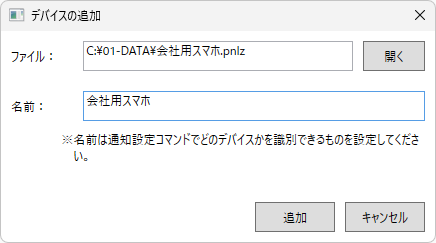

３．[名前]に任意の名前を設定します。
名前欄に表示されます。[追加]ボタンをクリックします。
例：会社用スマホ

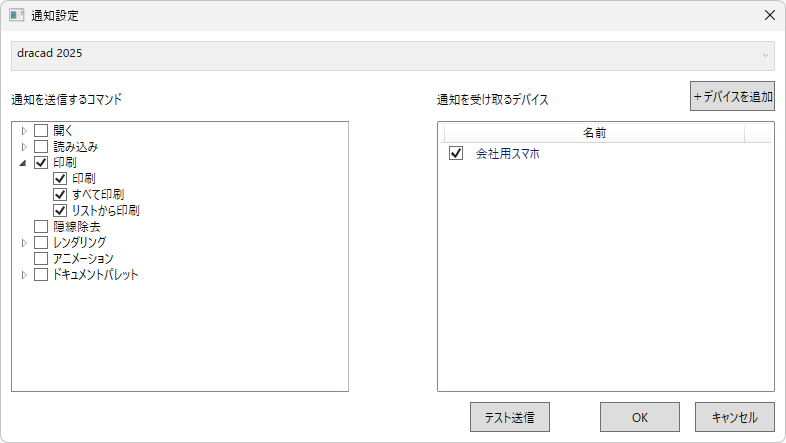

４．[通知設定]ダイアログのコマンドのリストで通知を送信するコマンドを☑します。
例：☑印刷
５．デバイスのリストで通知を受け取りたいデバイスを☑します。
例：会社用スマホ
６．[OK]ボタンをクリックすると設定が完了します。
DRA-CADで印刷を実行し、印刷が終了すると、完了の通知がデバイス（例では「会社のスマホ」）に届きます。
通知を受け取るためにDRA ViewerとDRA-CADで下記の操作をおこなってください。
※DRA Viewerの画像はAndroid版で作成しています。

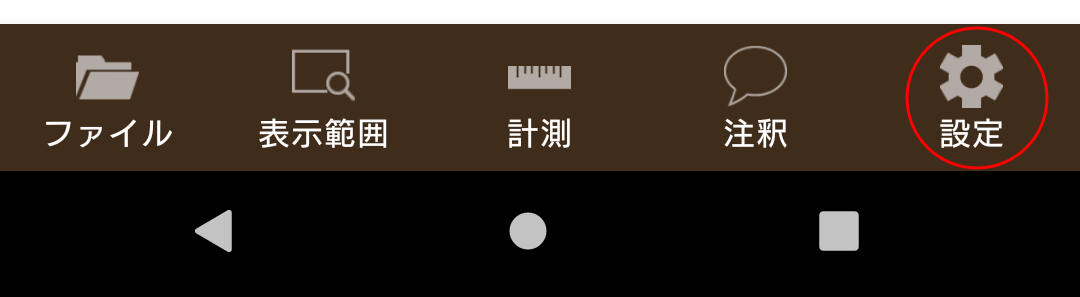

①DRA Viewerの下部ツールバーから[設定]をタップします。
設定画面が開きます。

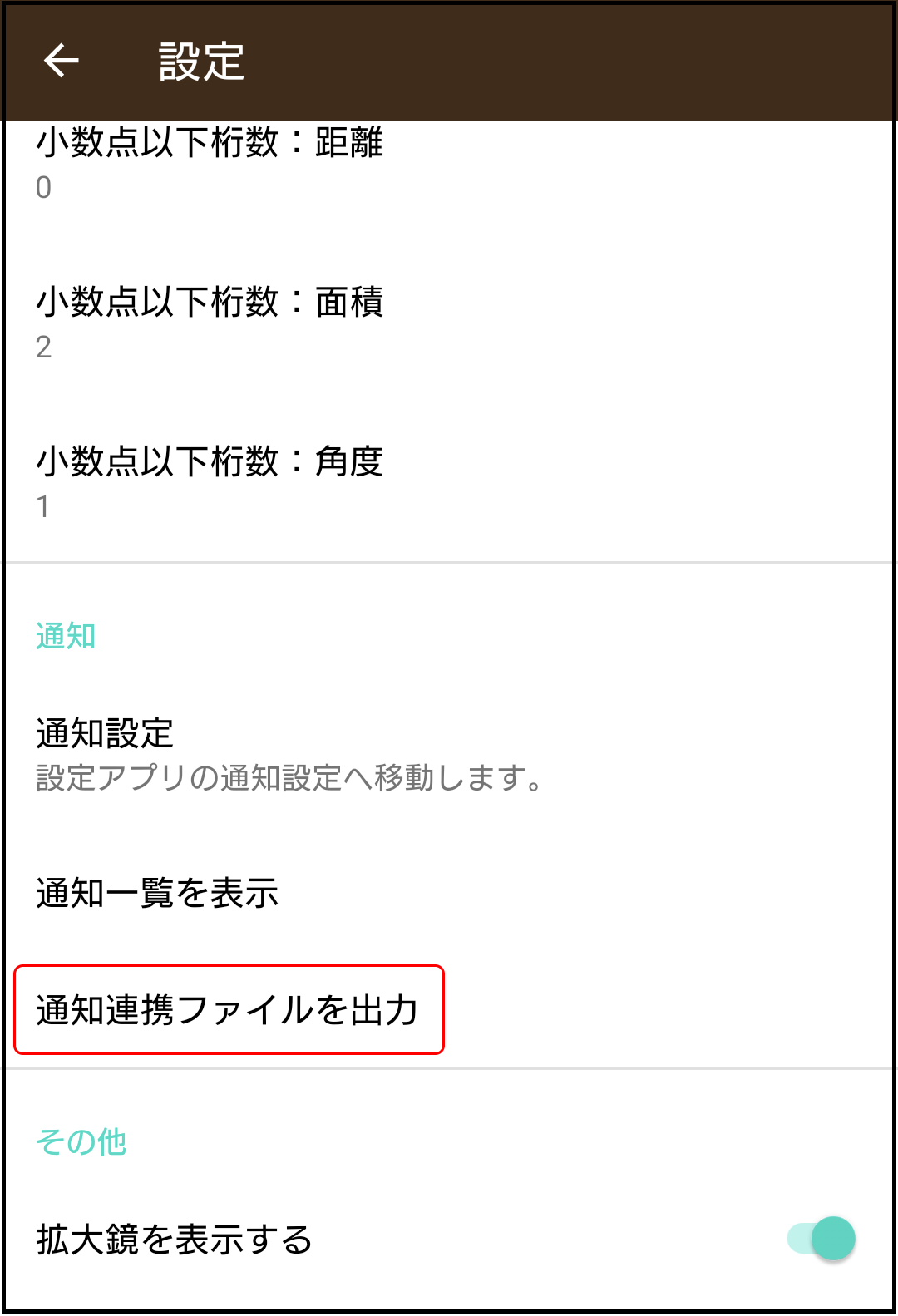

②設定画面で[通知連携ファイルを出力]をタップします。

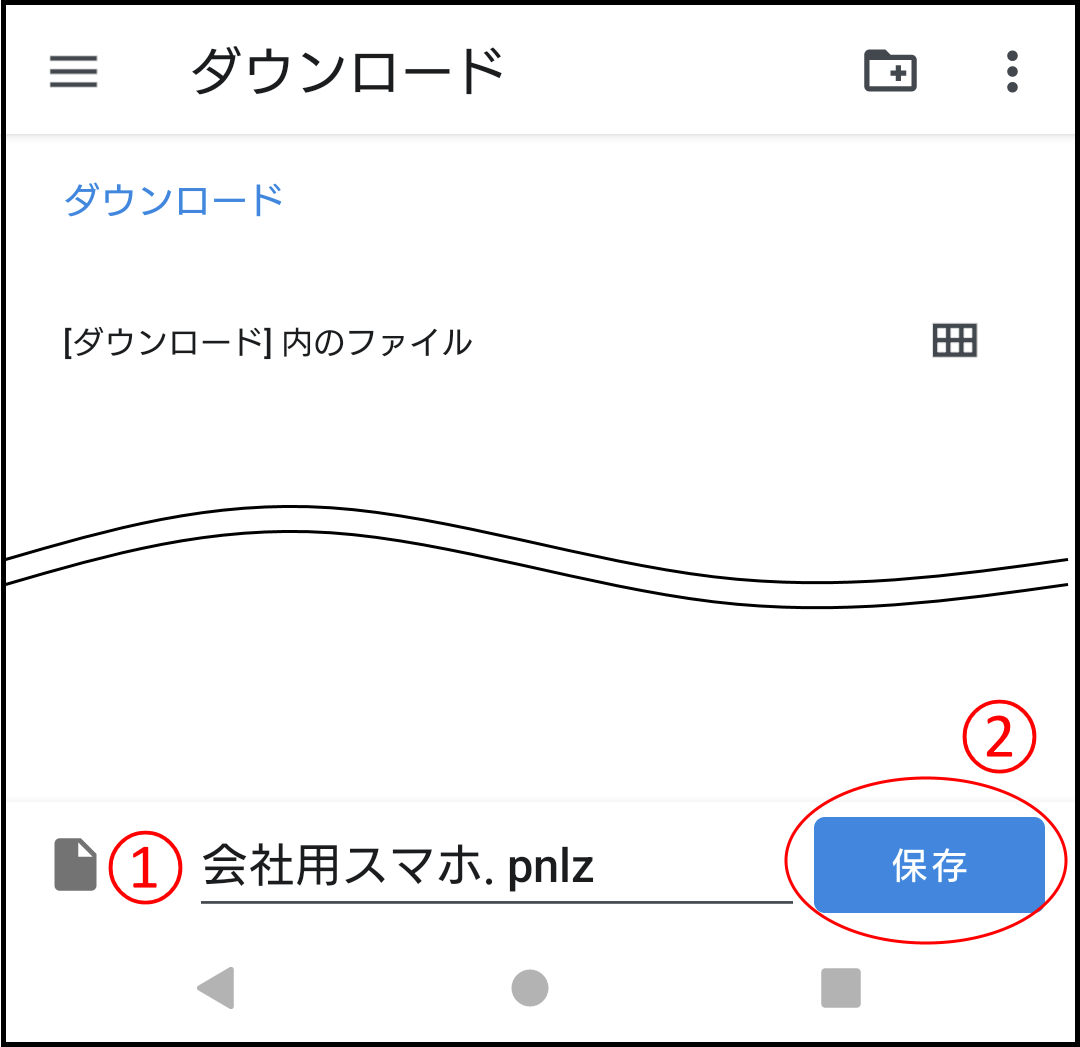

Android版：
ファイルを保存する画面が表示されますので、任意の場所に保存します。
例：スマホの「ダウンロード」フォルダーに、「会社用スマホ.pnlz」（任意）で保存
iOS版：
このiPhone内(iPadの場合はこのiPad内)「￥DRA Viewer￥token」に保存されます。
③②で保存したファイルをメールに添付するなどしてDRA-CADがインストールされているPCからアクセスできる場所に移動します。
④DRA-CADで【通知設定】コマンドを実行します。
⑤[通知設定]ダイアログの[デバイスを追加]ボタンをクリックします。
[デバイスの追加]ダイアログのファイル欄に２．で保存したファイルを指定します。
「■操 作 [デバイスの追加]」を参照
⑥名前欄に任意の名前を設定し、[追加]ボタンをクリックします。
例：会社用スマホ
⑦[通知設定]ダイアログのコマンドのリストで通知を送信するコマンドを☑し、デバイスのリストで通知を受け取りたいデバイスを☑します。
⑧[OK]ボタンをクリックすると設定が完了します。
例：印刷終了時
iOS/iPadOS：設定アプリの[通知]→DRA Viewer（iOS15）
Android：設定アプリの[通知]→[アプリの設定]→DRA Viewer（Android12）
※OSのバージョンによって異なる場合があります。
■補 足
