グリッド設定

表示するグリッドの形式、サイズ、色、原点を設定し、実行します。

グリッドとは、図面上に等間隔に表示される点で作図の目安になりますが、印刷はされません。

■ダイアログ

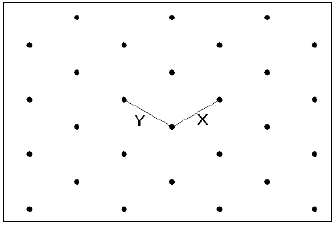

①グリッドの形式を設定します。

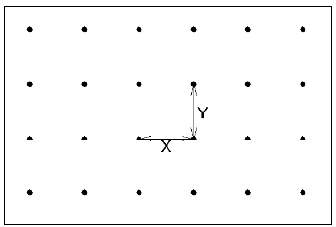

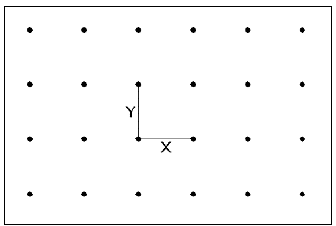

②グリッドのピッチを設定します(ＸＹ方向)。

③グリッドの形状を設定します。

点、円、矩形、十字、線分のいずれかを選択できます。

④グリッドの表示サイズと表示間隔、表示色を選択します。

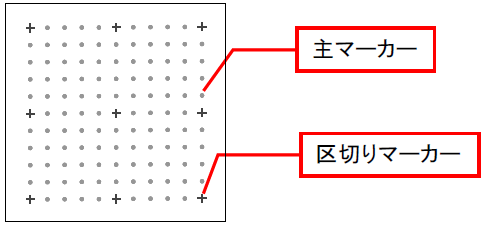

主マーカーと区切りマーカーが重なる場合は、区切りマーカーが優先表示されます。主マーカーと区切りマーカーの2種類を設定することで、５ｍごとに濃いグレーで表示し、その間は１ｍごとに薄いグレーで表示するなど強弱をつけることが可能です。

[色]

グリッドの表示色を選択します。

[表示サイズ]

マーカーの表示サイズをドットで指定します。

[表示間隔]

設定された間隔に対して何本ごとに表示するか設定します。

• 【環境設定】コマンドの〔表示〕タブまたは【カラー設定】コマンドでも設定することができます。

⑤グリッドの原点位置(開始位置)を画面上のポイントを指定して設定します。

• 初期値では、用紙枠の左下になります。

補足

• グリッドは、【グリッドの表示】コマンドでも画面表示します。
• グリッドを背景色と同じ色にすると、グリッドが見えなくなります。
• 【任意点】スナップは、グリッドが表示されている場合は、グリッドにスナップします。
• 設定されているグリッドピッチが画面上で３ドット以下になった場合は表示しませんが、グリッドに対するスナップは有効です。
