印刷範囲で分割保存

複数範囲の連続印刷の情報を元に、ファイルを分割して保存します。

■説 明

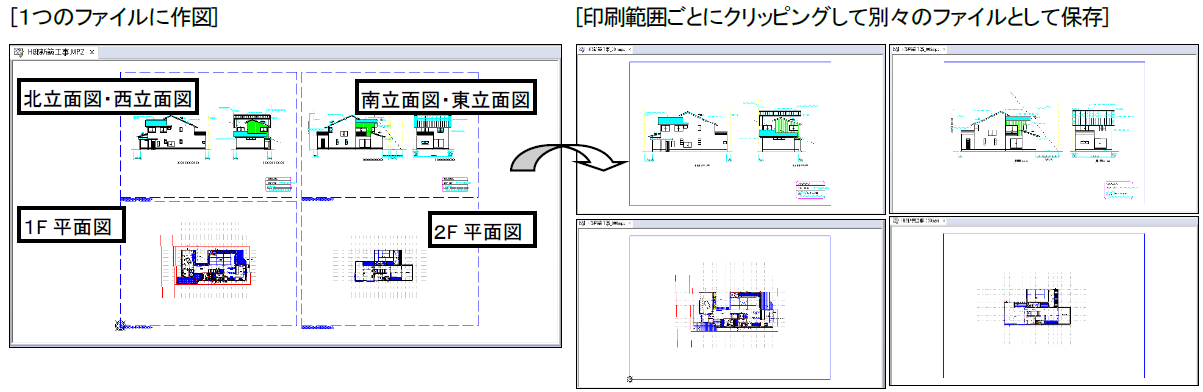

複数範囲の連続印刷のための範囲を設定してあれば、指定された印刷範囲ごとにクリッピングし、別々のファイルとして保存することができます。

また、元の図面を修正した場合でも、【印刷範囲で分割保存】コマンドを実行することで、複数のファイル(範囲)を一度に上書き保存することができます。

■操 作

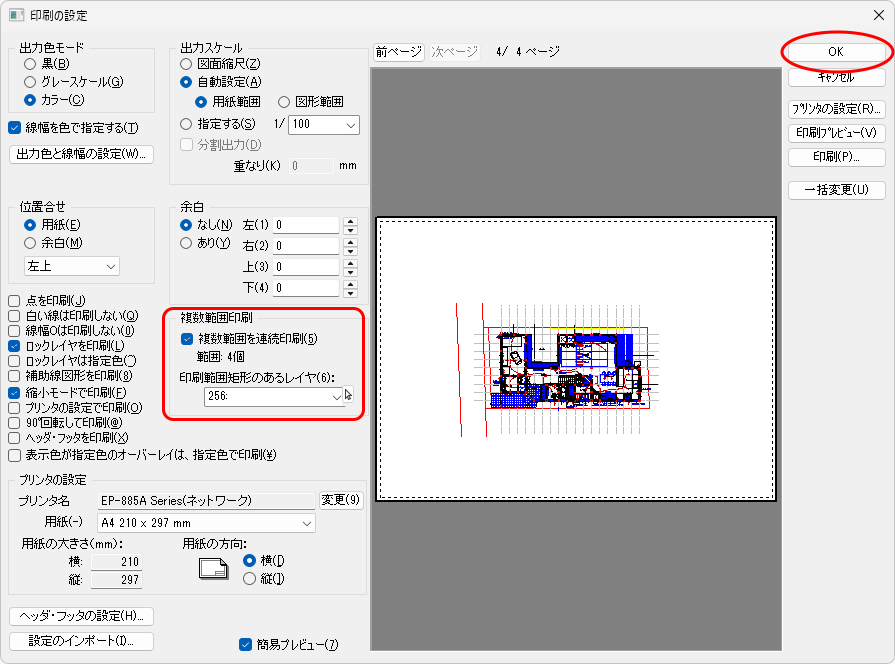

１．【印刷の設定】コマンドを実行します。「複数範囲印刷」の[複数範囲を連続印刷]に☑し、レイヤー番号(例：256)を設定します。その他必要な設定を行い実行します。

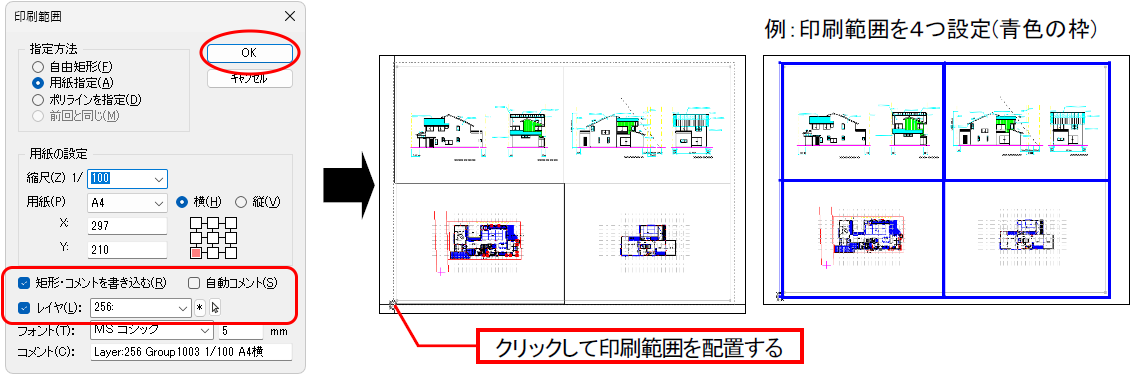

２．【印刷範囲の設定】コマンドを実行します。[レイヤー]を☑し、1.で設定したレイヤー番号(例：256)を指定します。その他必要な設定を行い実行し、印刷範囲を配置します。ここでは４つ設定します。

• [☑レイヤ]にすると、[矩形・コメントを書き込む]の☑も入ります。ここでは、☑をはずさないでください。

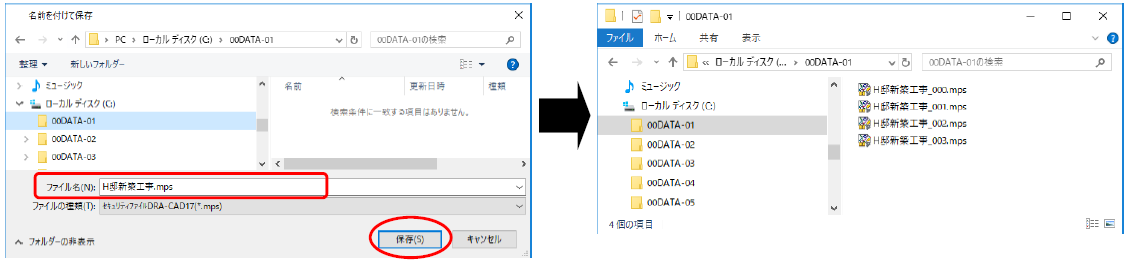

３．【印刷範囲で分割保存】コマンドを実行すると、名前をつけて保存ダイアログが表示されますので、ファイル名を付けて保存します。

例では、４つの範囲を指定していますので、[保存]ボタンをクリックすると、この範囲ごとに４つのファイルが１度に保存されます。

保存するファイル名の後ろに、順に｢_000｣｢_001｣｢_002｣｢_003｣と自動で付き作成されます。

• 再度、【印刷範囲で分割保存】コマンドを実行し上書き保存した場合は、分割保存するファイルも上書き保存されます。

印刷範囲で分割保存する際のポイント

①下記の設定で☑は、はずさないでください。

• 【印刷の設定】コマンドの[☑ 複数範囲を連続印刷]
• 【印刷範囲の設定】コマンドの[☑ レイヤ]
• 【印刷範囲の設定】コマンドの[☑ 矩形・コメントを書き込む]

②【印刷の設定】コマンドのレイヤー番号と【印刷範囲の設定】コマンドのレイヤー番号は同じ番号を設定してください。

上記が設定されていない場合は、【印刷範囲で分割保存】コマンドを実行したときに、｢複数範囲の印刷領域がありません｣とメッセージが表示され保存されません。
