SXF読込

SXF(*.SFC､*.P21)のファイルを読み込みます。

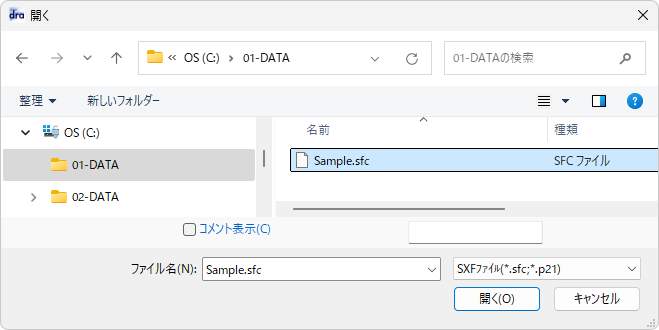

■ダイアログ

詳細は【開く】コマンドを参照してください。

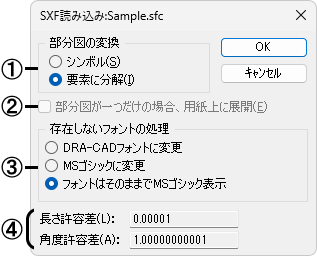

[開く]ボタンをクリックすると、SXF読み込みダイアログが表示されます。

①部分図の処理を選択します。

[シンボル]

部分図がシンボルとして配置され、部分図の尺度、回転などが保持され、再度SXFファイルに変換しても図面構造は保持されます。

[要素に分解]

部分図が用紙上の要素に分解され、部分図の図面構造は再現されません。

• [シンボル]を選択した場合、一時フォルダにフォルダを作成し、そこにシンボルファイルを作成します。
  MPZ/MPX/MPS保存時はシンボルをファイル内に保存します(【名前をつけて保存】コマンドの[オプション]または【図面設定】コマンドの〔用紙〕タブの[外部参照をMPZ/MPX/MPS内に保存する]に☑した状態と同じです)。

②[シンボル]を選択し、部分図が一つだけ存在する場合に部分図の尺度を図面縮尺として変換してすべての要素を用紙上に展開します。

• DRA-CAD上での作業はしやすいですが、SXFファイルの図面構造が再現されない場合があります。

③存在しないフォントの処理
CAD固有のベクターフォントやシステムに入っていないTrueTypeフォントの処理を設定します。

[DRA-CADフォントに変換]

DRA-CADフォントに変換します。

[ＭＳゴシックに変換]

ＭＳゴシックフォントに変換します。

[フォントはそのまま]

フォント名は保持し、ＭＳゴシックフォントで画面表示します。

④一致するとみなす値が表示されます(OCF検定基準で変更できません)。

[長さ許容差]

座標値が一致するとみなす距離が表示されます(0.00001固定)。

• 長さのない線分の判定やポリラインの端点同士の距離判定などに使用します。

[角度許容差]

角度が一致するとみなす値が表示されます(０.00000000001固定)。

• 円弧の中心角が０かどうかの判断などに使用します。

補足

• CAD固有のベクターフォントがあるデータを読み込んだ場合、変換後SXF読み込みの結果ダイアログが表示されます。フォントの処理方法などを確認後、[閉じる]ボタンをクリックすると、作業ウィンドウに表示します。
