PDF読込

PDFファイルを読み込みます。

• PDFとはPortable Document Format の略で、アドビ株式会社によって開発された電子文書のためのフォーマットです。Adobe Readerなどで表示することができます。

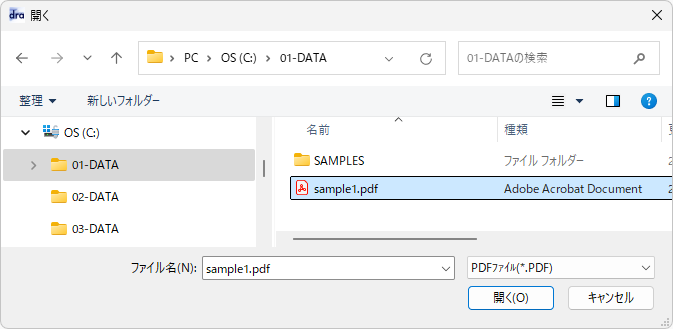

読み込むPDFファイルのパスおよびファイル名などを指定して、[開く]ボタンをクリックします。新しいウィンドウを開いて読み込み設定ダイアログが開きます。設定に応じてPDFファイルの内容が図面に読み込まれます。作成される図面の縮尺は1/1となります。

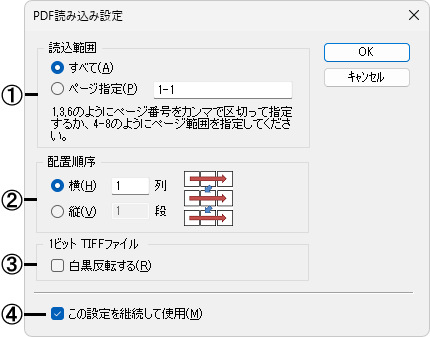

■ダイアログ

PDFファイルを指定すると、読み込み設定ダイアログが開きます。

①読込範囲

[すべて]

すべてのページを読み込みます。

[ページ指定]

指定されたページを読み込みます。

②配置順序

複数ページあるPDFファイルを読み込む場合、指定した配置順序でページごとに並べられます。

[横]

列の数を指定します。

[縦]

段の数を指定します。

③１ビットTIFFファイル

[白黒反転する]

PDFファイルに含まれている１ビットTIFFファイルが、正しく表示されない場合に☑を入れます。

④[この設定を継続して使用]

次回コマンドを実行した際にダイアログのチェックボックスの状態を継続します。

補足

• DRA-CADから【PDF保存】コマンドで保存する、またはその他のCADから「印刷」の機能を使ってPDF変換ソフトでPDFファイルを作成すると、線や円、文字などの図形要素の情報が残ることが多いです。そのようなPDFファイルは、【PDF読込】コマンドで読み込んだ時に図形要素に変換する事ができます。
• それに対し、紙の図面をスキャナーで読み込み、PDFファイルに変換すると、内部のデータは「画像」になります。
• このようなPDFファイルを【PDF読込】コマンドで読み込んでも、線分や文字データに変換する事ができません。
  DRA-CADの【画像挿入】コマンドで配置した画像と同じ、「画像」データとして読み込まれます。「画像」として読み込まれたデータは、【画像線分化】コマンドで線分に変換できます。
• セキュリティの設定されたPDFファイルは、読み込めません。
• PDFファイルのバージョン1.6以上で新しく追加された要素は読み込めません。
• Web表示用に最適化されているデータは正しく読み込めません。
