点群読込

3次元の点群ファイル(PCD/LAS形式)を読み込みます。

• PCDとは、3D点群データの処理と可視化のためのオープンソースのライブラリであるPoint Cloud Library(PCD)で開発されたファイル形式です。
• LAS とは、ASPRS(American Society for Photogrammetry and Remote Sensing) によって作成された、LiDAR データを受け渡しするための公開規格のファイル形式です。

読み込むファイルを指定して、[開く]ボタンをクリックします。

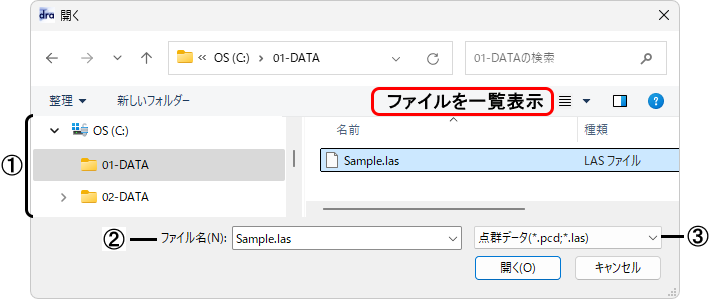

■ダイアログ

①ファイルのあるドライブ、フォルダを指定します。

②一覧表示からファイルを指定する、またはファイル名を直接入力します。

③読み込むファイルの種類は PCD/LAS ファイルです。

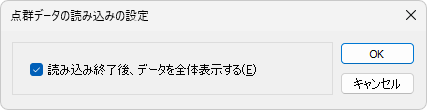

データを全体表示するかどうかを選択するダイアログが表示され、[OK]ボタンをクリック後、データを読み込みます。

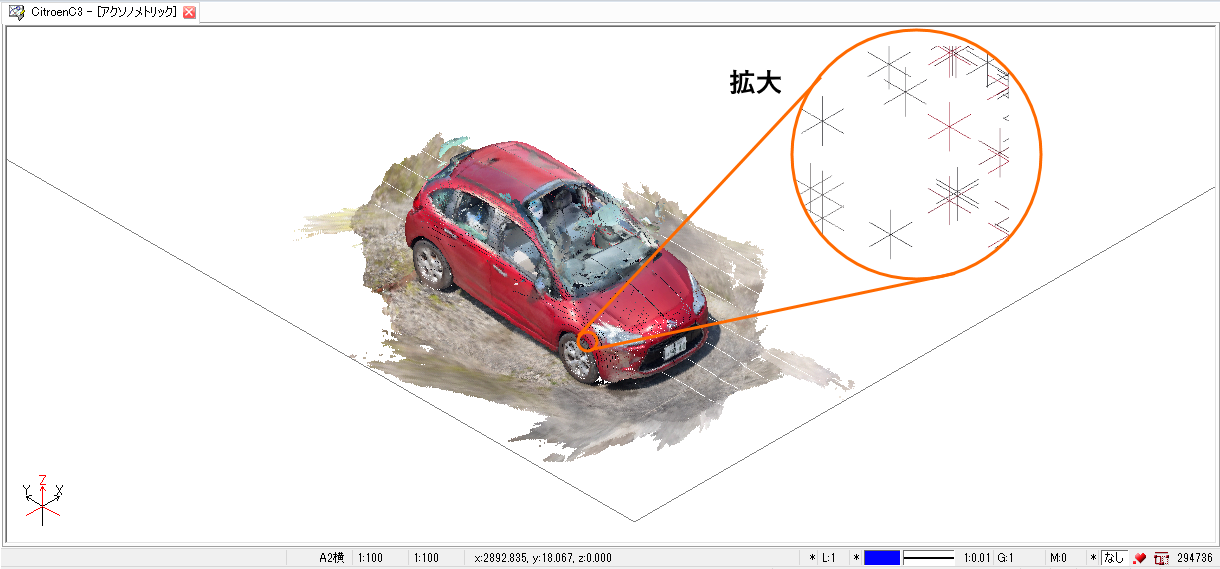

点群データにRGB値が設定されている場合は、点群データの色で表示されます。

※表示方法「DirectX」の場合の表示例です。

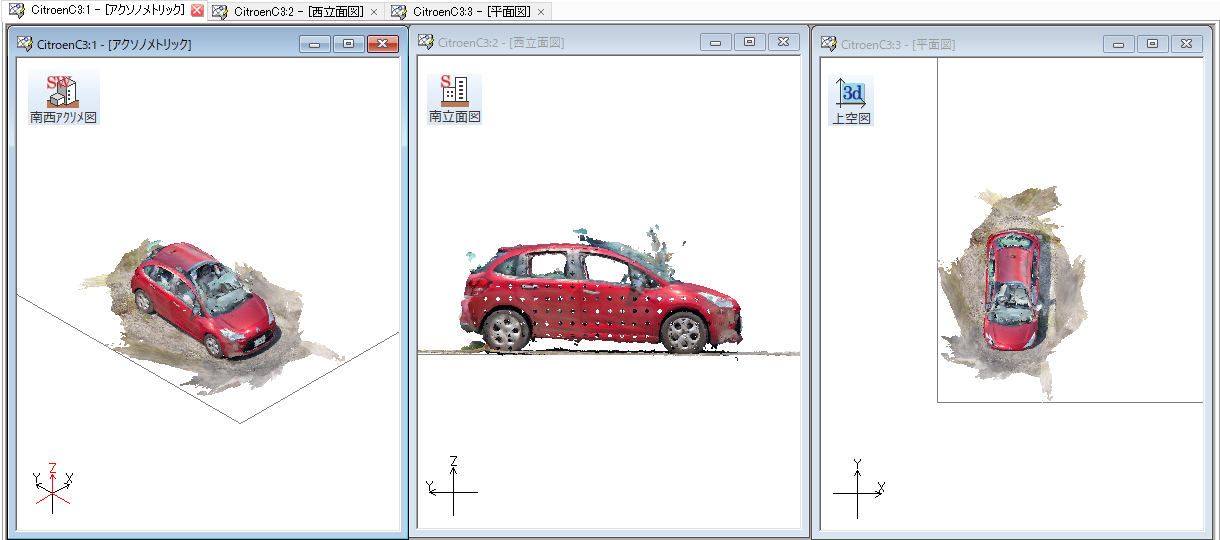

アクソメ表示や立面表示、上空図などで表示でき、高さ方向(Z方向)なども確認できます。

補足

• ファイルを作業ウィンドウ上にドラッグ＆ドロップしても読み込めます。
• 32ビット版Windowsでは点群読込コマンドは動作いたしません。
  64ビット版Windowsであれば、32ビット版DRA-CAD、64ビット版DRA-CADのどちらでも、ご利用いただけます。
• 表示方法は「DirectX」にしてください。どの方向からも正しく表示され、高速に描画されます。
