CEDXM読込 ※LEではご利用できません。

[リボンメニュー]		[ファイル(F)]メニュー→[読み込み(ZR)]→[CEDXM読込(8)]
([DRA-CADメニュー])		[DRA-CADメニュー(F)]→[読み込み(ZR)]→[CEDXM読込(8)]
[コマンド名称]		RCEDXM
[コマンドコード]		J912
[ショートカット]		－
[ポップアップメニュー]		－
[プルダウンメニュー]		[ファイル(F)]→[読み込み(R)]→[CEDXM読込(E)]

CEDXMのファイルを読み込みます。

CEDXMとは木造軸組工法住宅に関する建築意匠CADとプレカット生産CADのデータ連携を目的として構築された標準的なファイルフォーマットです。ファイル内に記述された情報を、2次元平面図、3次元立体へ変換します。

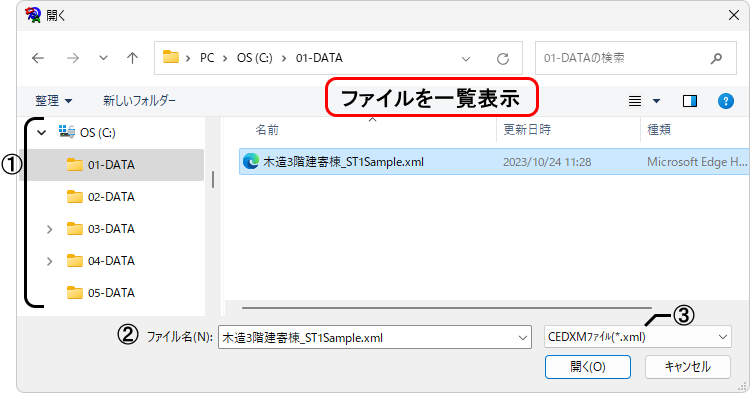

■ダイアログ

①ファイルのあるドライブ、フォルダを指定します。

②ファイルを一覧表示から指定する、または直接入力します。

③ファイルの種類はxmlファイルです。

新規図面を表示している状態から実行してください。

■操作

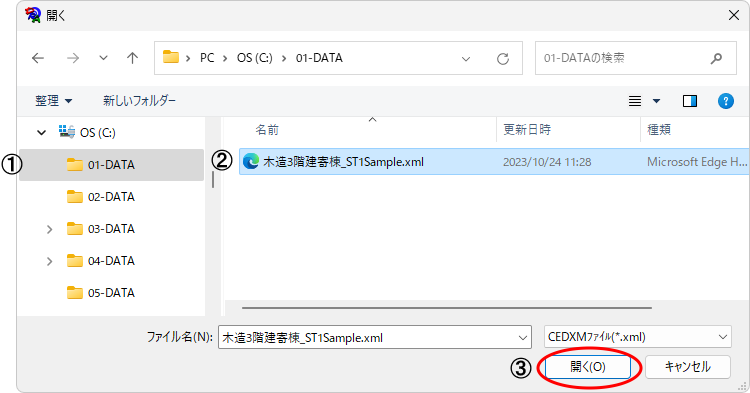

１．【 CEDXM読込】コマンドを実行し、ファイルを読み込む

２．読み込んだファイルが表示されます。

ファイルを読み込むと、各階平面図が横並びで表示され、1階平面図の上に3次元立体が表示されます。

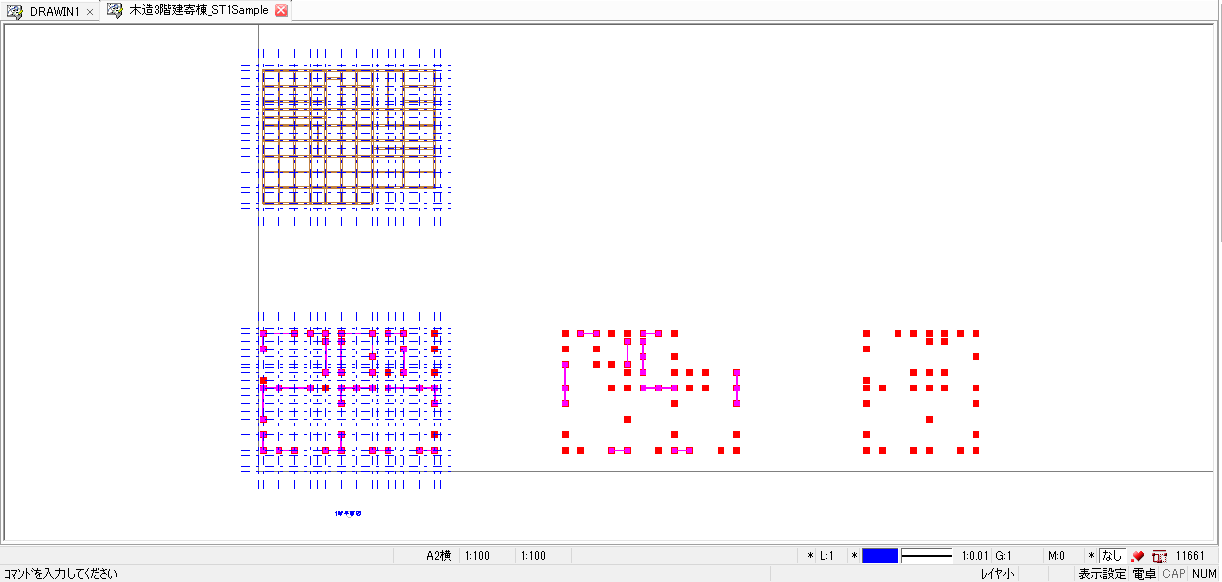

【2D表示】

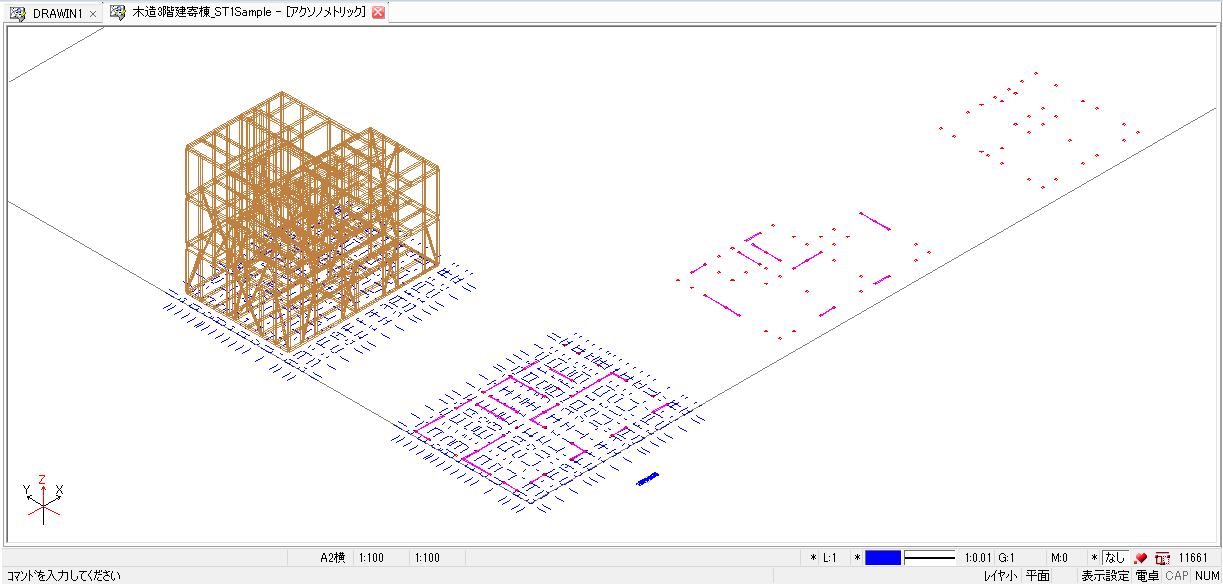

【3D表示】

3次元編集画面に切り替える

レイヤ名は、各要素ごとに自動的に設定され、カラーや線種、線幅は自動的に設定されます。

CEDXMファイルから、2次元平面図に読み込む要素は以下になります。

通り芯、壁、開口部、柱、部屋、外壁形状

CEDXMファイルから、3次元平面図に読み込む要素は以下になります。

通り芯、壁、柱、横架材、開口部

※開口部の奥行はデータにないため、200mmとしています。

※丸太の柱、横架材は、読み込みません。

※筋交いや間柱は、通り芯中心に配置し、偏心は読み込みません。

※火打は読み込みません。

※データにより入力された内容が異なります。必ずしもすべての要素がデータに記載されていません。

※1階平面図の図形の配置座標が、CEDXMに記載された図形の座標です。
