クイックメジャー

カーソルと図形の交点間の寸法を表示します。

【クイックメジャー】コマンドを実行時にカーソルのある場所でクロスカーソルを表示し、そのカーソルと図面上の線分の交点の間の寸法値を表示するコマンドです。初期値では[Ctrl]+[G]キーで【クイックメジャー】コマンドが起動します。

■操 作

１．[Ctrl]キーを押しながら[G]キーを押して、【クイックメジャー】コマンドを起動します。

• ファイルを開いた状態から実行します。

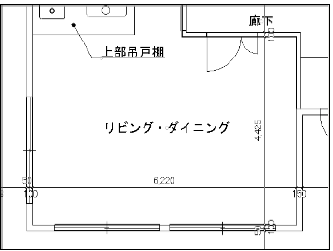

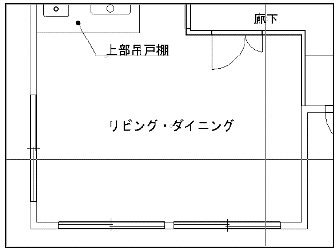

２．マウス位置から上下左右にクイックメジャーが表示されます。

３．左クリックで続けて寸法値を表示できます。右クリックすると、クイックメジャーが解除されます。

[他のコマンドと組み合わせて使う場合]例：【移動】コマンド

１．【移動】コマンドを実行中に、クイックメジャーを表示したい位置でコマンドを起動([Ctrl]+[G]キー)します。

２．マウス位置から上下左右にクイックメジャーが表示されます。

３．左クリックで続けて寸法値を表示できます。右クリックすると、クイックメジャーが解除され、【移動】コマンドの操作に戻ります。

補足

• コマンド起動時にマウスが図面上にあれば、その位置にクロスカーソルと寸法値を表示します。
• コマンド起動時にマウスが図面上になければ、クリックした図面上の位置にクロスカーソルと寸法値を表示します。
• 交点間が画面上で４ドット未満の場合は、寸法値が表示されません。
• 表示されるフォントサイズやフォント名は、【チップ設定】コマンドのカーソル目盛の[フォント設定]ボタンで設定できます。
