クイック集計

選択した図形と同じ図形の個数や長さ、面積、容積を集計します。

■操 作

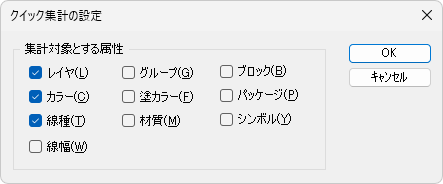

１．集計対象とする属性を設定し、[OK]ボタンをクリックします。

例：集計したい属性は「レイヤ」、「カラー」、「塗カラー」を設定。

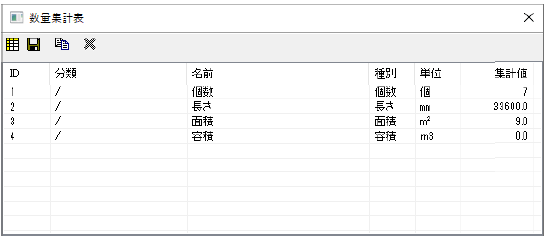

２．集計する図形を選択すると、数量集計表ダイアログが表示され、集計結果を表示します。

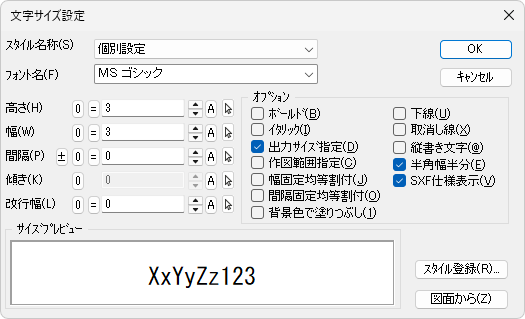

３．表作図アイコンをクリックすると、文字サイズダイアログが表示されます。

文字サイズを設定し、[OK]ボタンをクリックします。

• 数量集計表ダイアログの外で左クリックしても、文字サイズダイアログが表示されます。

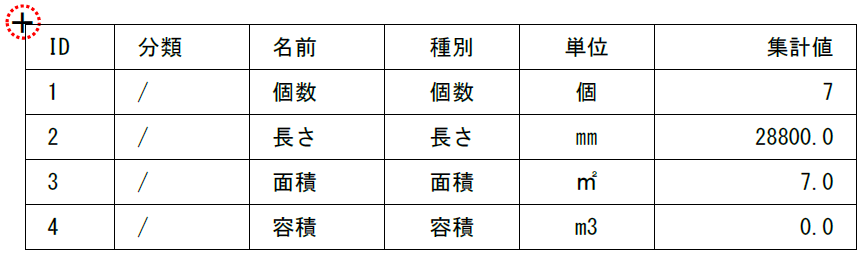

４．作図位置を指示すると、集計表を作図します。

５．右クリックすると次の図形を選択できます。１．～４．の操作を行います。
解除する場合は、もう一度右クリックし、ダイアログが表示されたら、[キャンセル]ボタンをクリックで終了します。

■ダイアログ

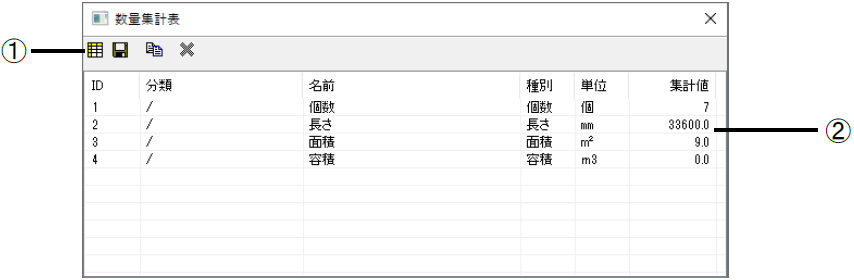

①ツールバー

コマンドの機能がアイコンに割付けられています。

[表作図]

表を作成し、図面に貼り付けます。
文字サイズ設定ダイアログが表示されます(詳細は【文字記入】コマンド参照)。文字のサイズを設定します。

• 文字のサイズで表のサイズも自動的に設定されます。

[ファイル出力]

名前を付けて保存ダイアログが表示されます(詳細は【名前をつけて保存】コマンド参照)。集計結果を保存します。

• 「ファイルの種類」はタブ区切りファイル(.txt)、カンマ区切りファイル(.csv)、HTMLファイルがあります。

[コピー]

選択している集計結果をコピーし、クリップボードに保存します。

• ExcelやWordなどのアプリケーションに貼り付けて利用することができます。

[閉じる]

ダイアログを閉じます。

②集計結果が表示されます。

補足

■集計する図形

[面積]

• 閉じたポリライン、拡張ポリラインの面積を集計します。

[長さ]

• 線分、ポリラインの長さを集計します。

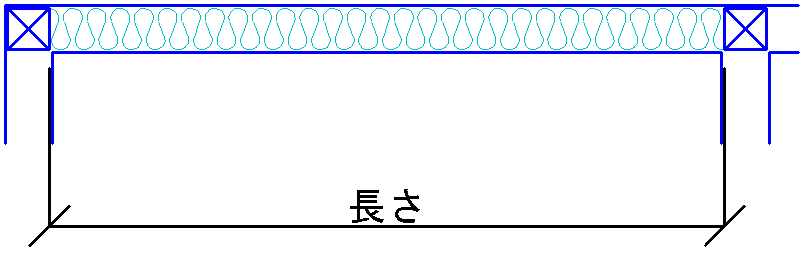

• 【材料記号線上配置】コマンドで配置した図形の基準線の長さも集計できます。

• 配置した属性で識別されますので、基準線/ダブル線で設定した属性は無視されます。

[個数]

• ブロック、シンボル、パッケージの個数を集計します。ブロック名やシンボル名、パッケージでの識別もできます。

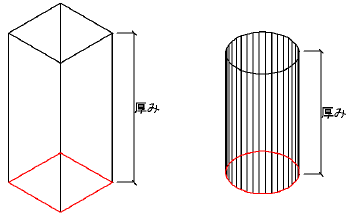

[容積]

• 2D図形の場合、厚みを設定した直方体などの容積を集計します。
