図面設定

現在の図面の縮尺・用紙と原点、コメントなど図面に関する設定を行います。

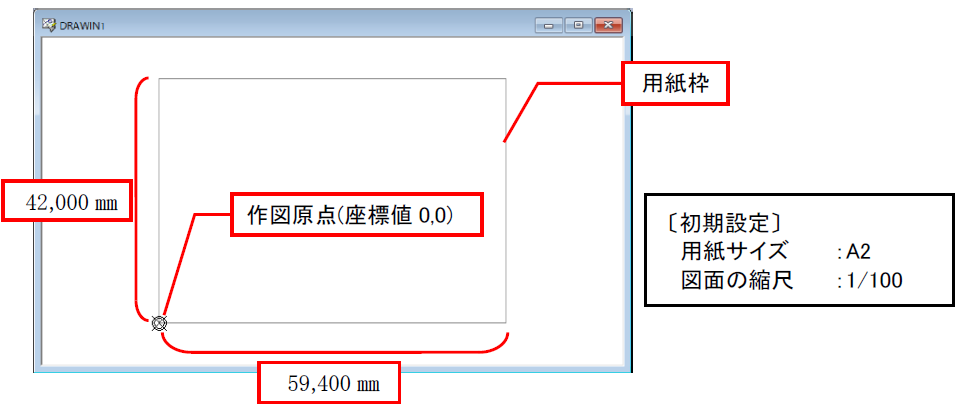

用紙は初期状態では作業ウィンドウにグレーの枠で表示されています。

用紙の大きさは、図面の縮尺を乗じた大きさになります。この用紙範囲が印刷の範囲になります。

■ダイアログ

〔全般〕タブ

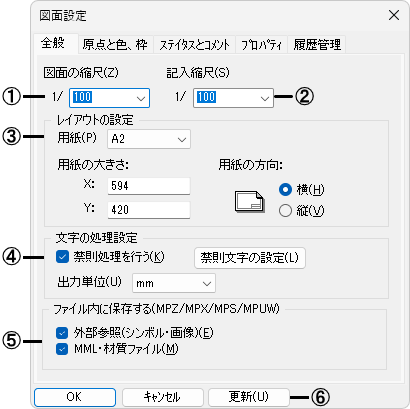

①図面の縮尺を設定します。その縮尺で設定された用紙枠(用紙の大きさ×図面縮尺の逆数)が矩形で作業ウィンドウに描かれます。

• 印刷時はこの用紙枠を基準にして印刷されます。また、用紙枠は、印刷時には出力されません。

②一つの用紙に異縮尺の図面を作図する場合に縮尺を設定します。

例：1000㎜角の正方形

③用紙のレイアウトを設定します。

[用紙]

図面の用紙サイズ(自由、A0～A6、B0～B6、Letter、Legal)を選択します。

[用紙の大きさ]

ＸＹの長さを入力して、用紙のサイズを設定することができます。

• [用紙]で用紙サイズを設定すると、自動的に[用紙の大きさ]が設定されます。

[用紙の方向]

用紙の方向を選択します(縦／横)。

④文字の処理について設定します。

• DRA-CAD8以前では設定値は無視されます。

[禁則処理を行う]

禁則処理を行う場合に☑します。禁則文字がある場合は、作図範囲にあわせて文字間隔が自動的に設定され、禁則処理が行われます。

• 作図範囲指定の文字データで有効です。

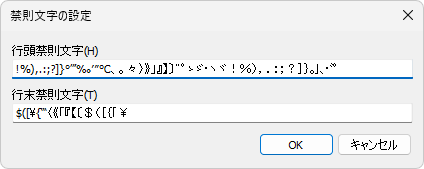

[禁則文字の設定]ボタン

禁則文字の設定ダイアログを表示します。ここでは、禁則処理に関する設定を行います。

[行頭禁則文字]

句読点、区切りの記号、拗促音などの行の始めにしてはいけない文字列を設定します。

[行末禁則文字]

始めのカッコ、数字と組み合わせた単位記号などの行の最後にしてはいけない文字列を設定します。

[出力単位]

文字の大きさの単位を指定します。

[㎜]

㎜単位でフォントの大きさを指定します。

[ｐｔ]

ポイント単位でフォントの大きさを指定します。

⑤設定する項目を☑します。

ファイル内に保存する（MPZ/MPX/MPS/MPUW）

[外部参照(シンボル・画像)]

外部参照ファイル(シンボルや画像など)を保存時に、MPZ､MPX､MPSファイル内に取り込みます。読み込み時には一時フォルダに展開され、読み込まれます。

• MPZ形式(MPZ､MPX､MPS)で保存する時のみ有効です。

[MML・材質ファイル]

MMLファイルや材質に使用した画像ファイルを保存時に、MPZ､MPX､MPSファイル内に取り込みます。読み込み時には一時フォルダに展開され、読み込まれます。

• MPZ形式(MPZ､MPX､MPS)で保存する時のみ有効です。

⑥[更新]ボタン
ダイアログを閉じずに現在の設定が図面に反映されます。

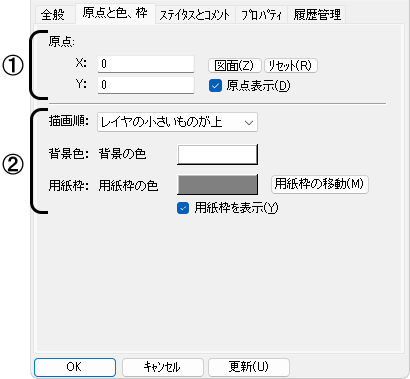

〔原点と色、枠〕タブ

①作図原点位置を設定します。X,Yに直接入力します。

• 作図原点は、絶対座標入力をするときの原点位置になります。

[図面]ボタン

図面上の位置を直接指示して作図原点を設定します。X,Yに指示した値が表示されます。

[リセット]ボタン

作図原点を｢0,0｣(用紙枠左下)に戻します。

[原点表示]

作図原点を常にマーカー表示する場合に☑します。

②描画順、背景色、用紙枠について設定します。

• 用紙枠は、図形ではないので削除など編集はできませんが、スナップすることは可能です。

[描画順]

「レイヤーの小さいものが上」「レイヤーの大きいものが上」「データの並び順」の中から選択します。

• ここで設定した描画順は【環境設定】コマンドの「表示」－「全般」－[図面定義の描画順を使う]にチェックした時に適用されます。

[背景の色]

図面に定義する背景色を設定します。

• ここで設定した背景色は【環境設定】コマンドの「表示」－「色」－[図面定義の背景色を使う]にチェックした時に適用されます。

[用紙枠の色]

カラーボタンをクリックすると色の設定ダイアログが表示され、[図面定義の用紙枠色]を変更できます(詳細は【カラー設定】コマンドを参照)。

[用紙枠を表示]

用紙枠を常に表示する場合に☑します。

[用紙枠の移動]ボタン

図面から用紙枠を移動することができます。

• ここで設定した背景色は【環境設定】コマンドの「表示」－「色」－[図面定義の図面枠色を使う]にチェックした時に適用されます。

〔ステイタスとコメント〕タブ

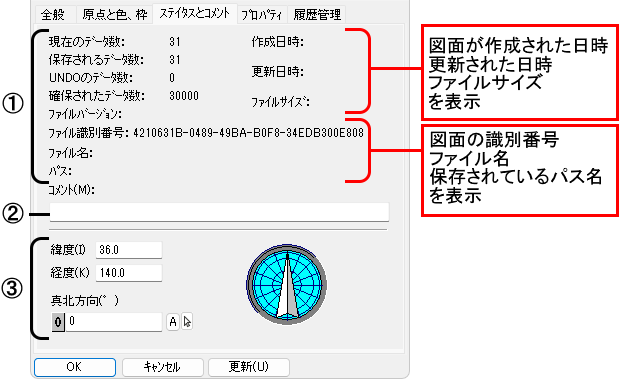

①現在表示されている図面のデータ領域の使用状況が表示されます。

[現在のデータ数]

表示されているデータ数を示します。

[保存されるデータ数]

保存したときのデータ数を示します。自由曲線･ブロックを使用していると保存時に表示用データが削除されるため、現在のデータ数よりも少なくなります。

[UNDOのデータ数]

UNDOを実行するために確保されたデータ数です。UNDO用データはデータ整理コマンドで削除できます。

[確保されたデータ数]

現在作図のために確保されているデータ数です。

[ファイルバージョン]

保存時のバージョンが表示されます。

②図面の簡単な説明を書き込めます(最大255文字)。ファイル一覧やファイルを開くときに表示させることができます。【名前をつけて保存】コマンドのダイアログでも入力することができます。

③現在表示されている図面の緯度、経度、真北方向を設定します。

• SAVE-建築、SAVE-住宅、LAB-SSプログラムへ転送する際に使用します。

[緯度][経度]        度または度分秒で設定します。

[真北方向]

敷地のＹ軸に対する角度を度または度分秒で設定します。ダイアログに表示される方位表示は、ダイアログの上向きを図面のＹ軸正の向きとして表示しています。

• Ｙ軸正の向きを０度として、左回りにプラスの角度、右回りにマイナスの角度として、真北方向を解釈します。

• 図面から入力する場合は真北方向の南側の点→北側の点の順にクリックします。

〔プロパティ〕タブ

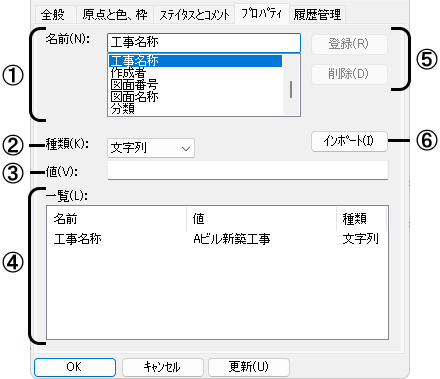

文字列、日付、数字などの任意の値を設定してプロパティを独自に作成できます。あらかじめ設定されている一覧から選択することも、独自に追加することもできます。

• プロパティを設定すると、【ファイル一覧】コマンドでの検索条件として設定することができます。

①名前：プロパティの名前を選択または入力します。

②種類：目的のプロパティの種類を選択します。

③値：プロパティの値を入力します。
入力するプロパティの値は、[種類]で選択した項目と一致している必要があります。例えば[種類]で[数値]を選択した場合は、[値]に数値を入力します。[種類]で選択した項目と一致しない値は、文字列として保存されます。

④一覧：登録されているプロパティ設定の名前と値と種類が表示されます。

⑤現在のプロパティ設定に関する操作を指示します。

[登録]ボタン

プロパティ設定リストに設定を追加します。

[削除]ボタン

選択されているプロパティをリストから削除します。

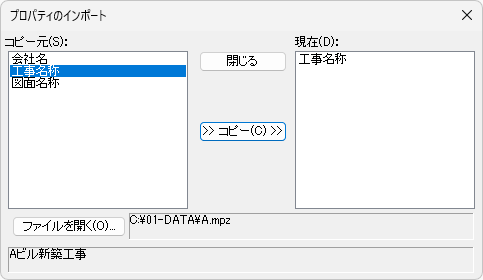

⑥プロパティのインポートダイアログを表示します。ここでは、他図面のプロパティを読込みます。

[コピー元]

[ファイルを開く]で指定したファイルのプロパティが表示されます。読込みたいプロパティを選択します。

[現在]

現在設定されている名前の一覧が表示されます。

[閉じる]ボタン

現在の設定でプロパティを更新し、ダイアログを閉じます。

[コピー]ボタン

選択した[コピー元]の名前を[現在]にコピーします。

[ファイルを開く]ボタン

ファイルを開くダイアログを表示し、プロパティを読込みたいファイルを選択します(詳細は【開く】コマンドを参照)。

• 選択できるファイルはDraWinファイルです。セキュリティが設定されたMPSファイルは選択できません。

〔履歴管理〕タブ

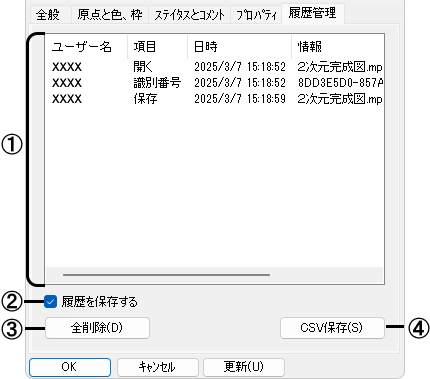

開く・保存・印刷の作業を行ったユーザーの名前、作業内容、作業日時、ファイル名をファイルの履歴として保存し、表示することができます。

①ユーザーの作業内容が一覧表示されます。

[ユーザー名]

作業をしたユーザー名が表示されます。

[項目]

開く・保存・印刷などの作業項目が表示されます。

• 識別番号は図面固有のID番号です。名前をつけて保存すると、新しい番号が割り振られます。上書き保存では変更されません。図面の履歴をたどるときのキーとなります。

[日時]

上記作業を行った日時が表示されます。

[情報]

上記作業を行った時のファイル名や識別番号などの情報が表示されます。

②[履歴を保存する]
ファイルの履歴を保存する場合に☑します。☐の場合は、ファイルの履歴を保存しません。

③[全削除]ボタン
履歴の一覧を削除します。削除後、①の一覧には、削除したユーザー名・日時が表示されます。

④[CSV保存]ボタン
ユーザーの情報をカンマ区切り形式でファイルに保存します(Excelで表示・印刷ができます)。

補足

• 用紙の大きさを変更すると左下を基点として変更されます。
• 「記入縮尺」を変更して作図をおこなっても、図面を印刷するときの縮尺は「図面縮尺」です。また、「記入縮尺」は一時的に入力時の縮尺を変更するだけですので、１枚の図面に複数の異なる縮尺を混在して作図ができます。

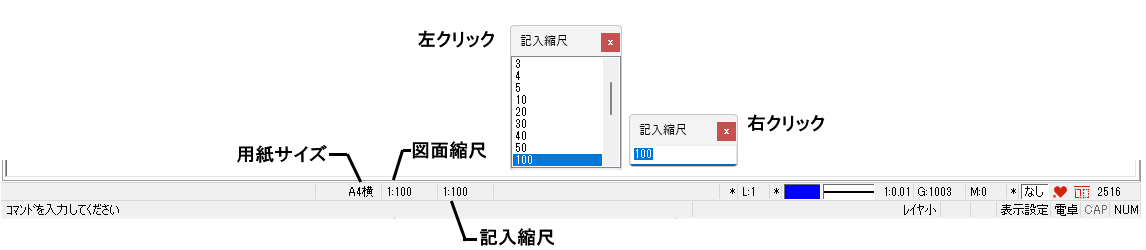

• 設定された用紙、縮尺などがステータスバーに表示されます。
  記入縮尺をクリックするとリストウィンドウが開き、記入縮尺を選択、
  右クリックするとエディットボックスを表示し、記入縮尺を直接入力することができます。

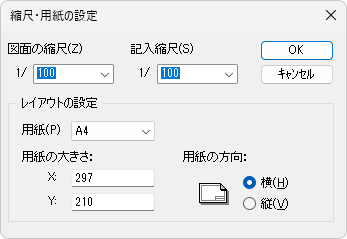

また、図面縮尺をクリックすると縮尺・用紙の設定ダイアログを表示し、図面の縮尺や用紙の
レイアウトを設定することができます。

• 【環境設定】コマンドの「図面」－「全般」－[初期設定]で、新規図面作成時の図面の縮尺と用紙枠を設定します。
• 自動保存の履歴はファイルの履歴として保存しません。
