プレゼン矢印

修正指示やプレゼンテーション用の矢印を、細かな設定なしに描けます。思いついた瞬間に、素早く大きさやプロポーション、角度などを自在に変えて作成できます。

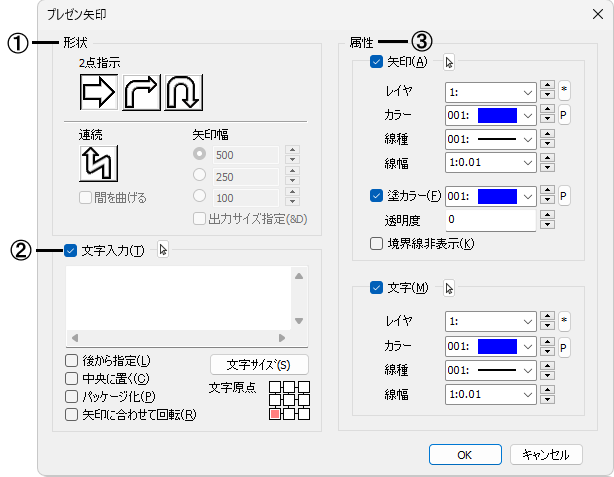

■ダイアログ

①形状

矢印の形状を指定します。

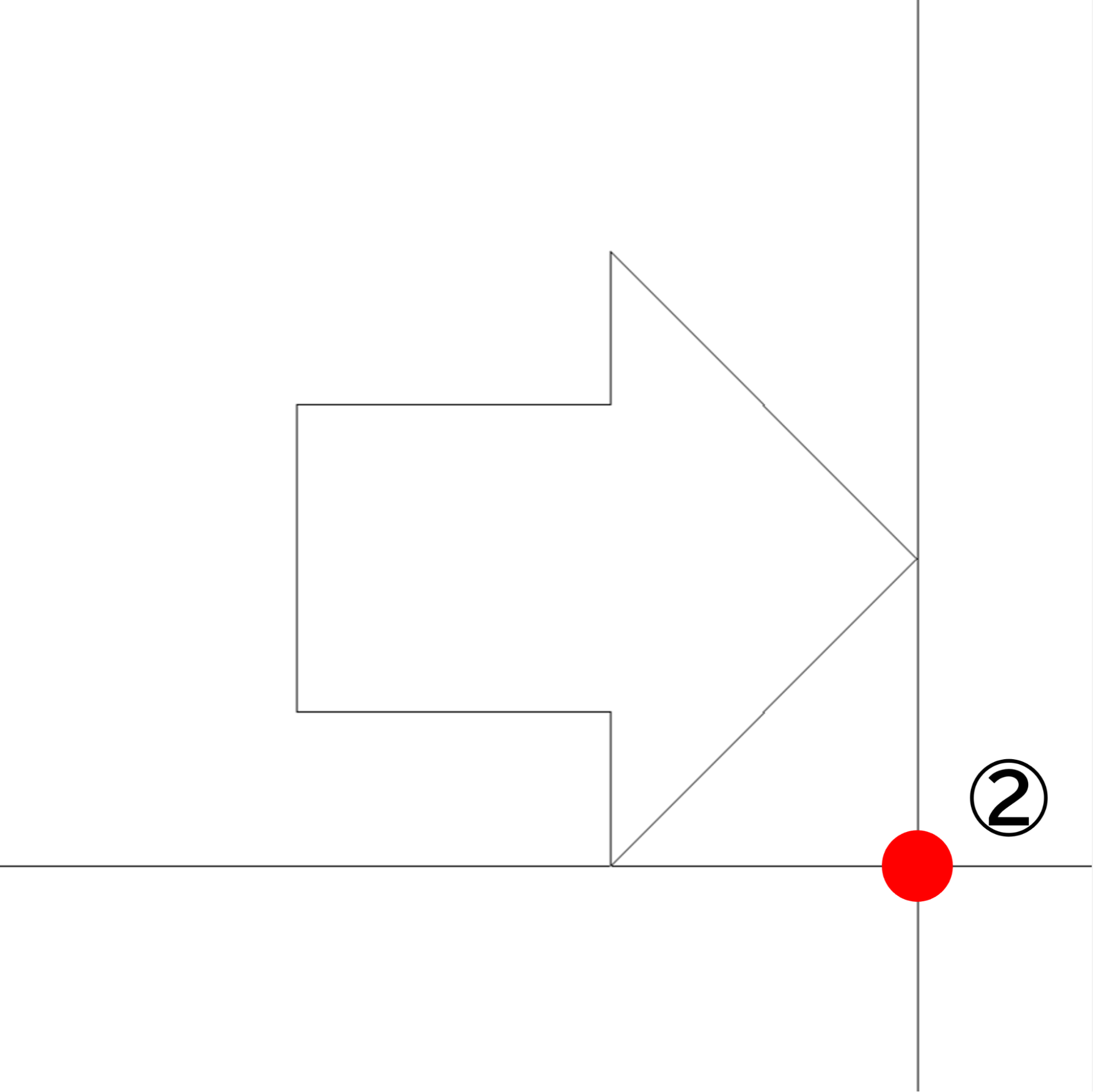

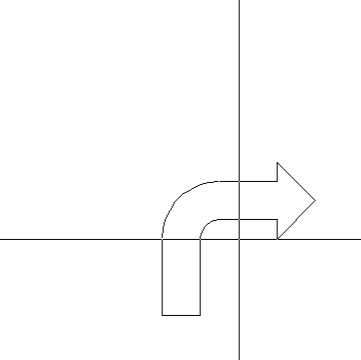

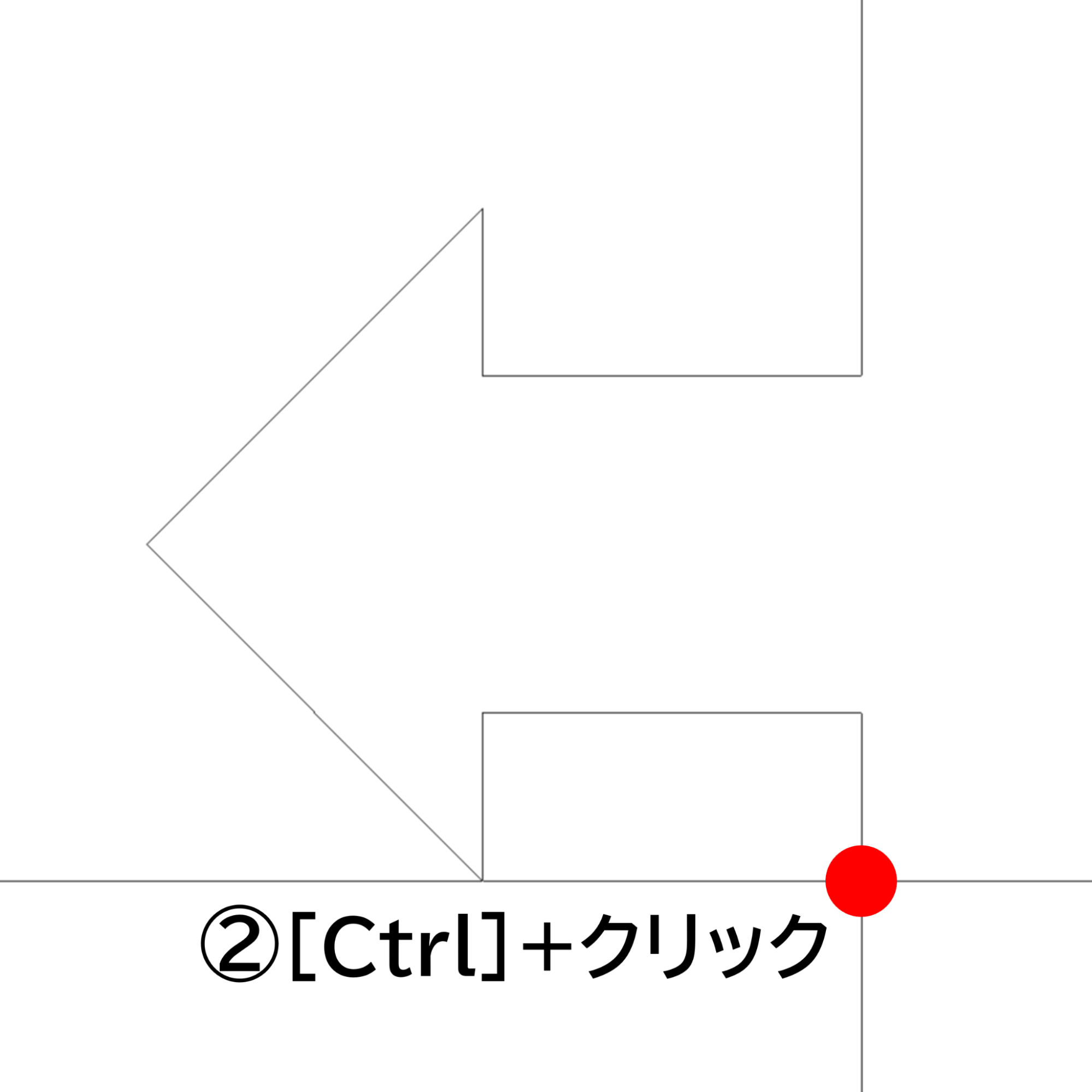

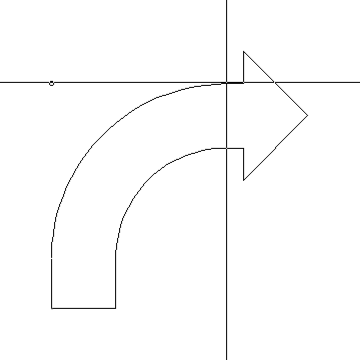

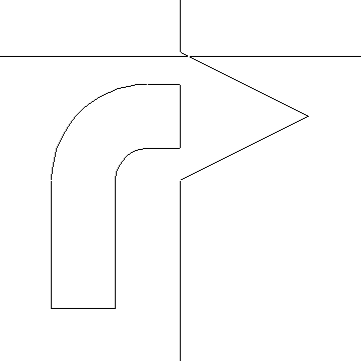

外形の２点を対角に指定し、ボックス状に矢印を描きます。矢印の外側を左クリックで、作図されます。

☆③の矢印調整についての詳細は[矢印調整]を参照、③で右クリックした場合は、[矢印調整]の右クリックメニューを参照してください。

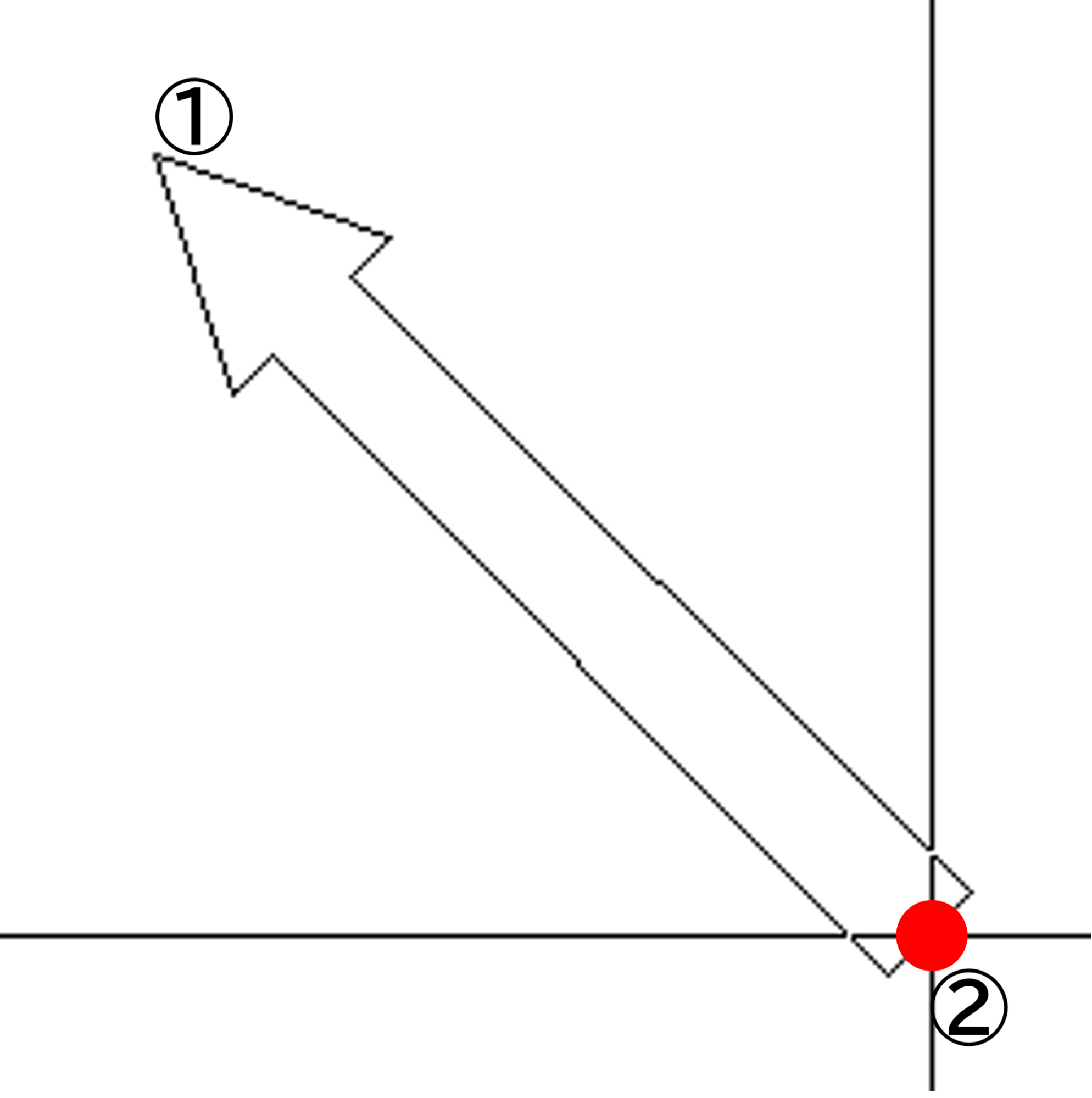

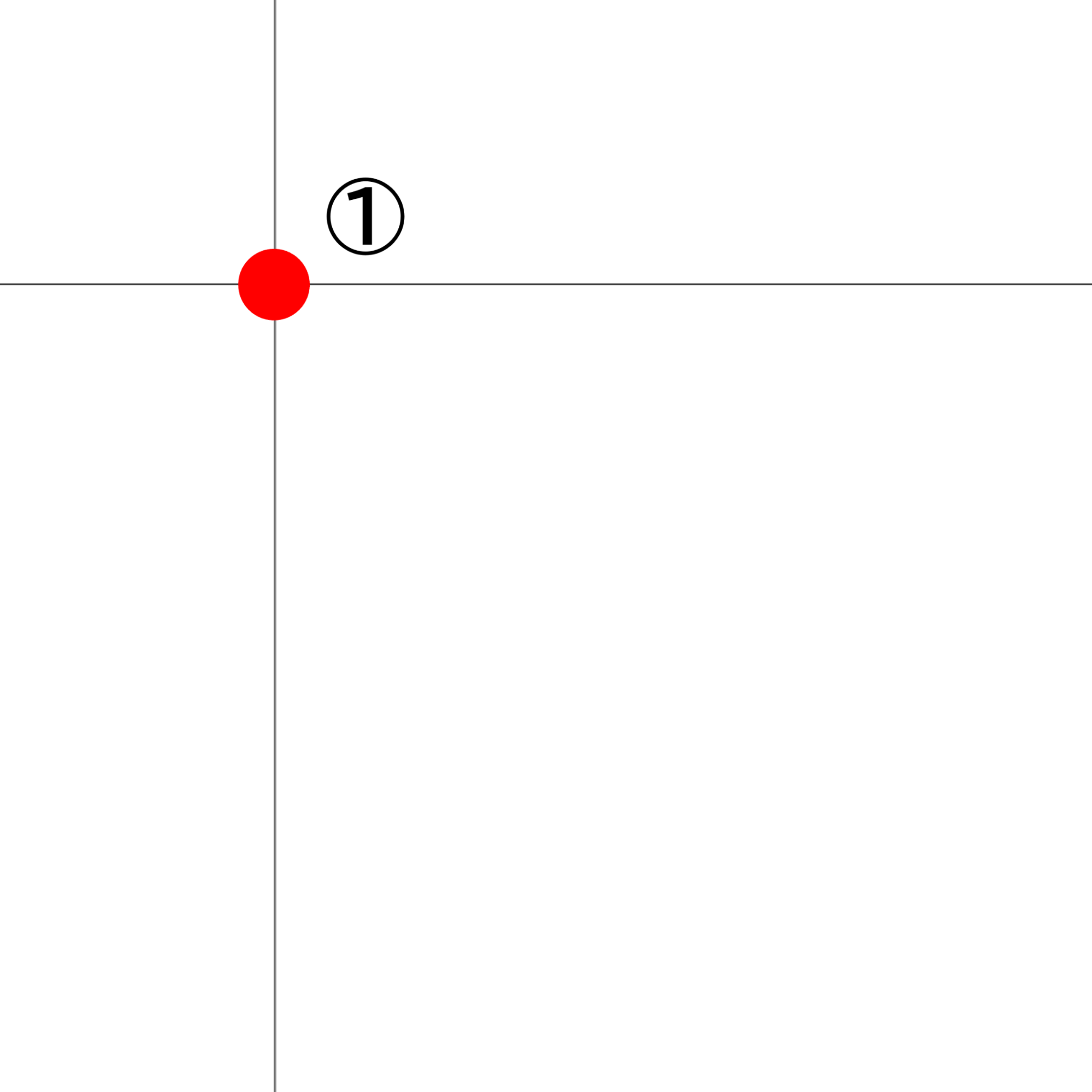

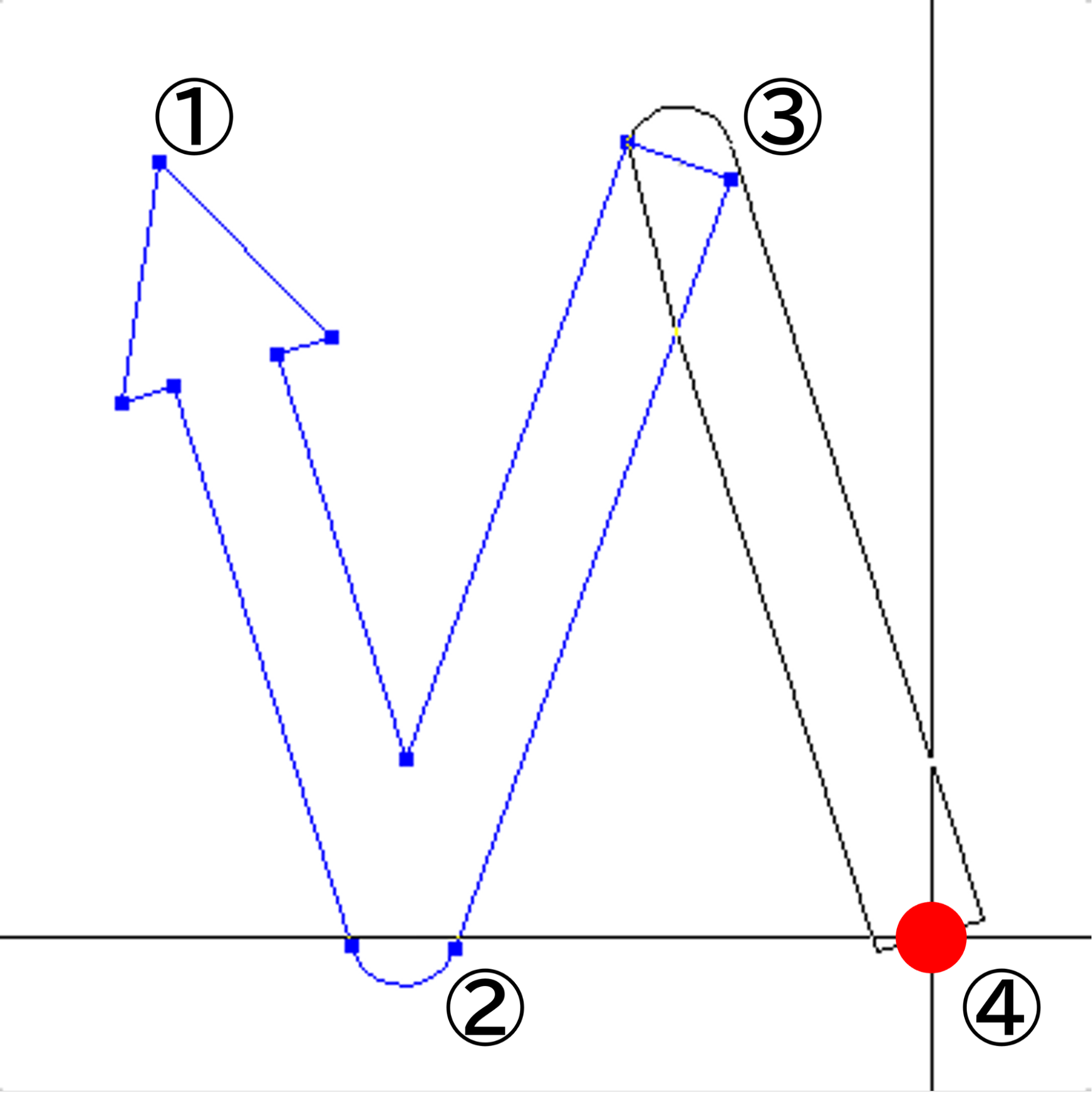

１点目を指示すると、指定した幅で矢印が表示されます。２点目以降を指示すると、連続した矢印が描けます。

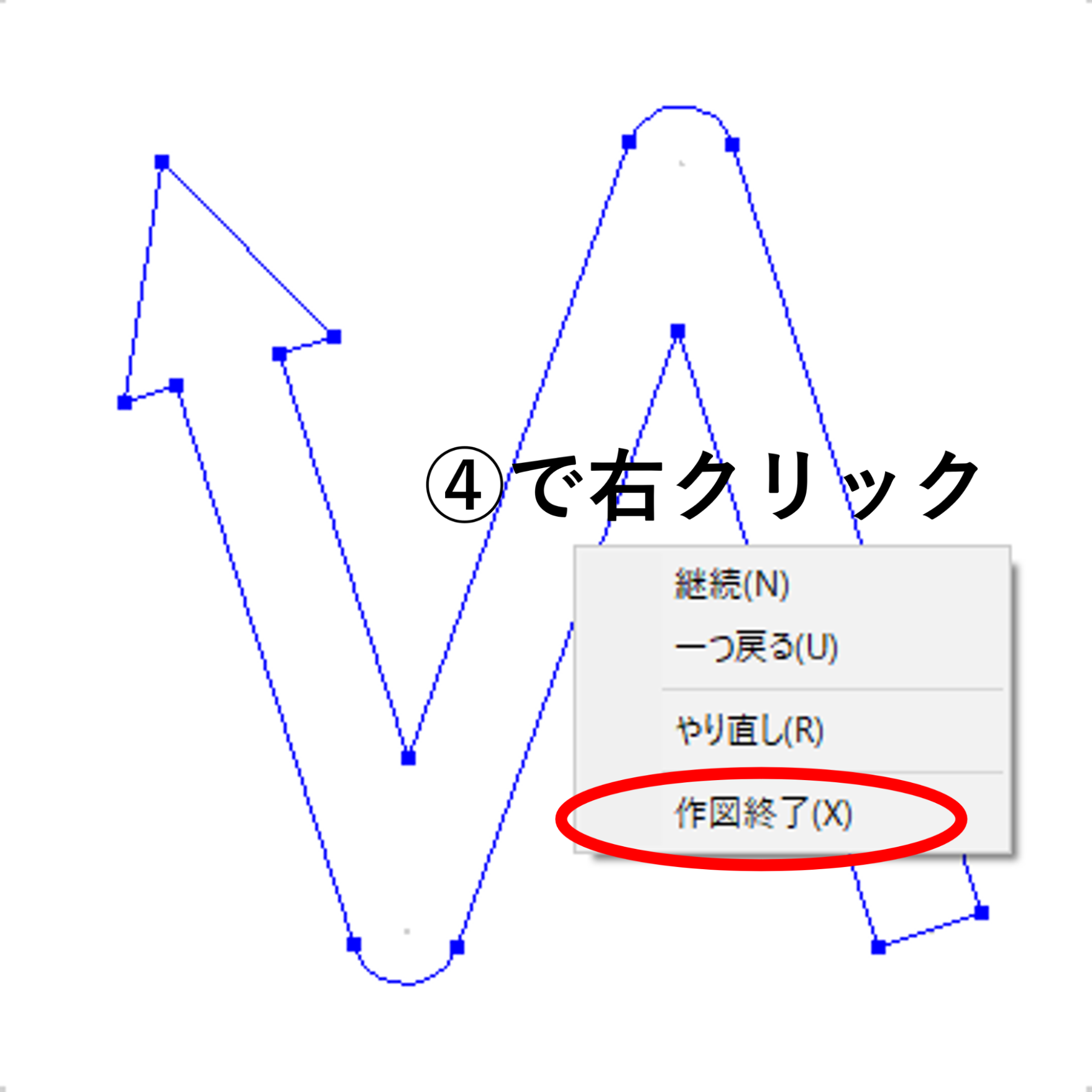

終了ややり直しなどの変更は、右クリックして表示されるメニューで指定します。

[作図終了]後に矢印の外側を左クリックすると、作図されます。

右クリックメニュー

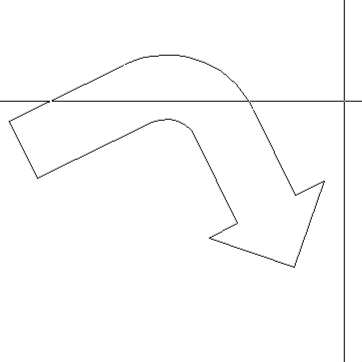

[☑間を曲げる]の場合

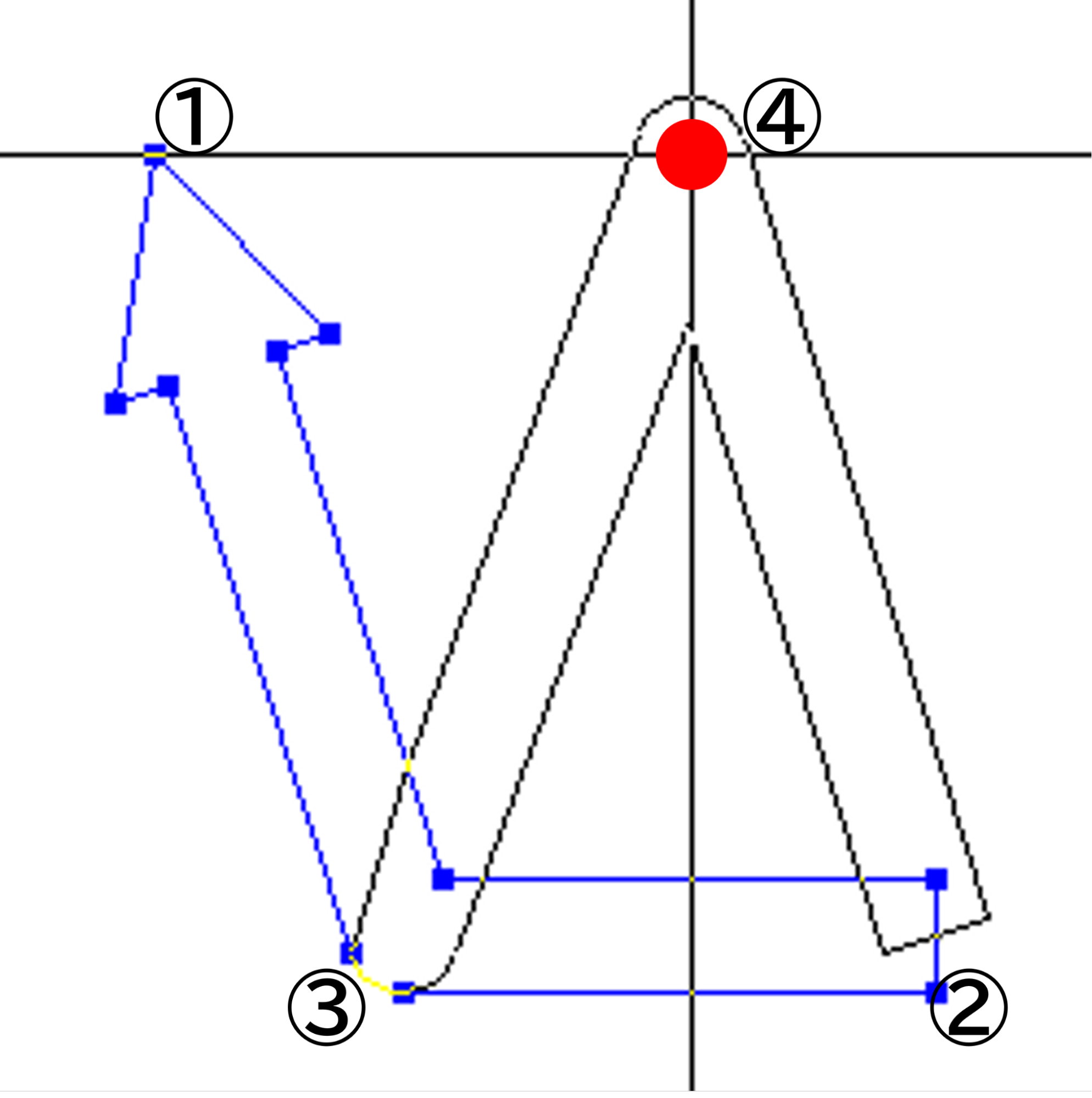

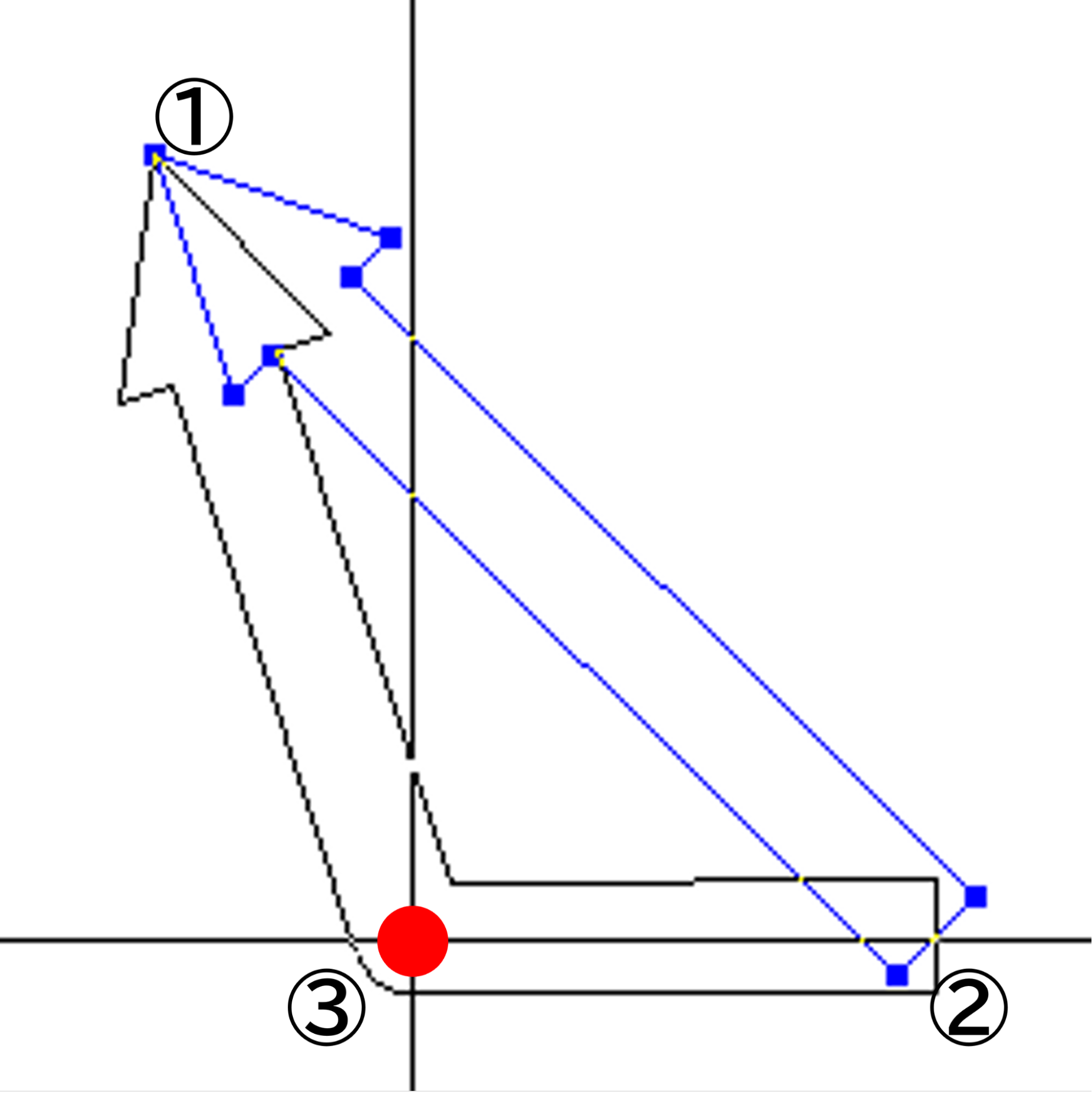

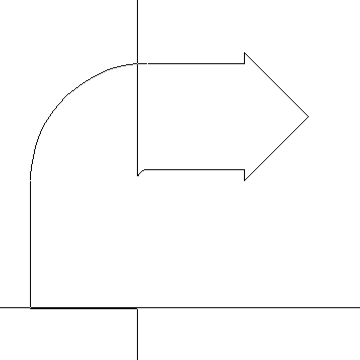

１点目に矢印の頭、２点目に尾を指定します。３点目以降に中間点を指示します。

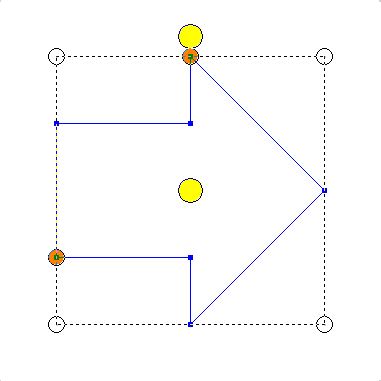

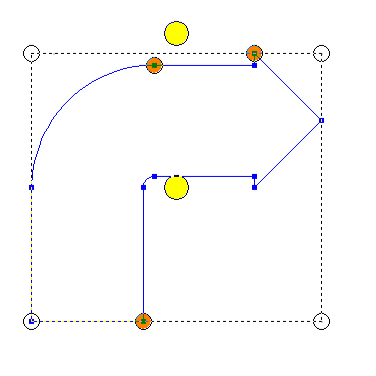

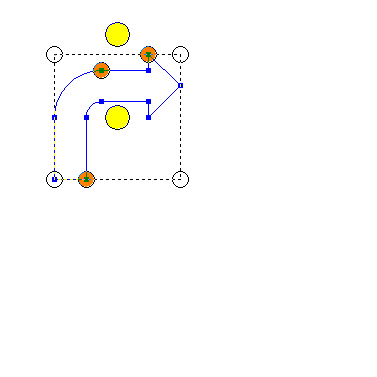

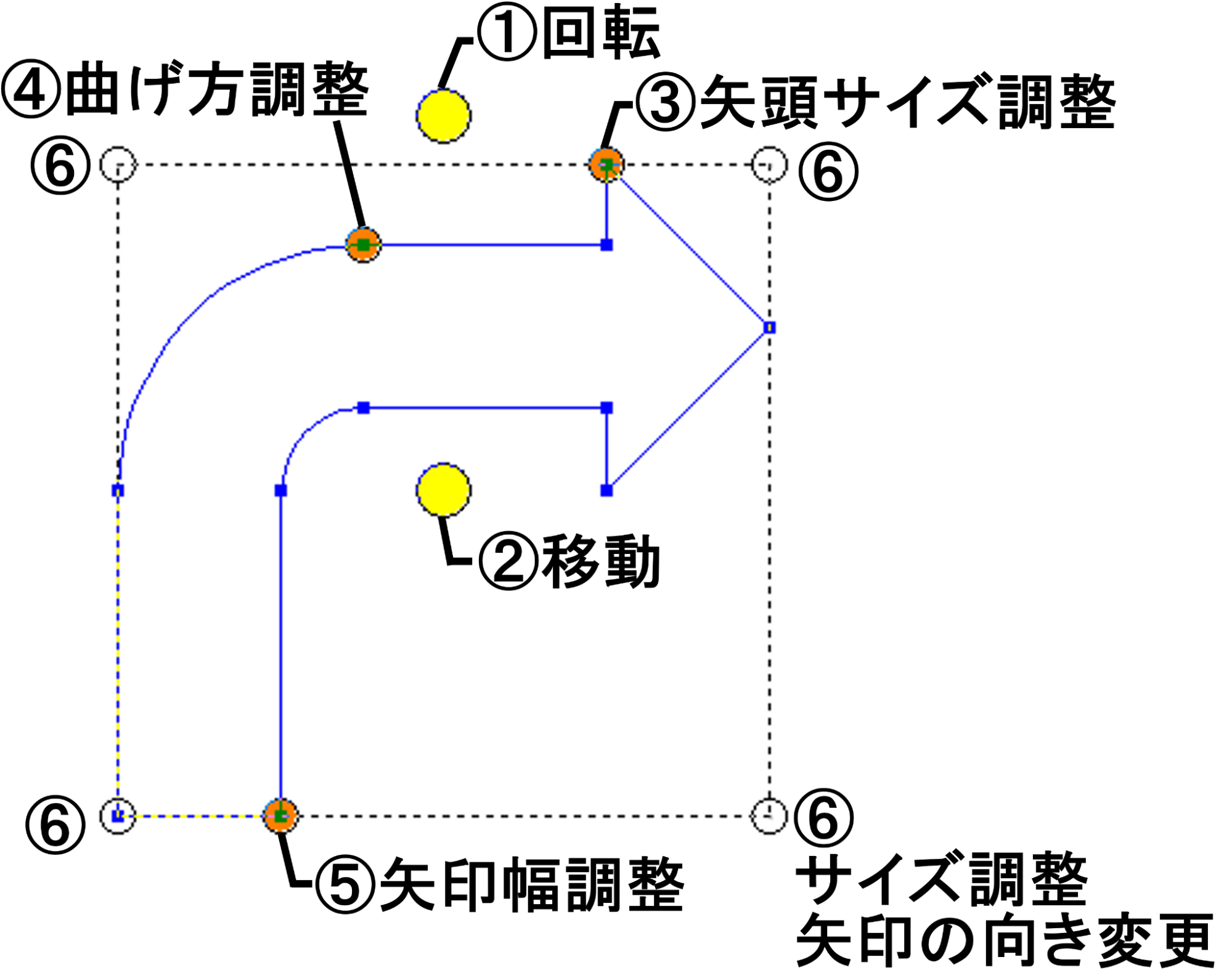

[矢印調整]

矢印を作図する前に各ポイントを左クリックして形を調整できます。

矢印の外側を左クリック、もしくは右クリックで表示されるメニューから調整を終了します。

右クリックメニュー

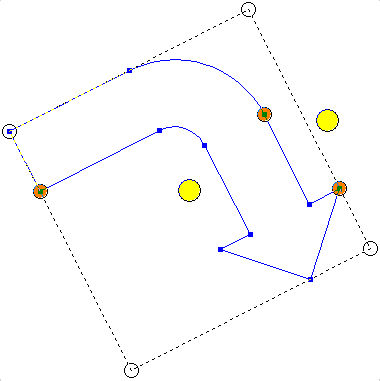

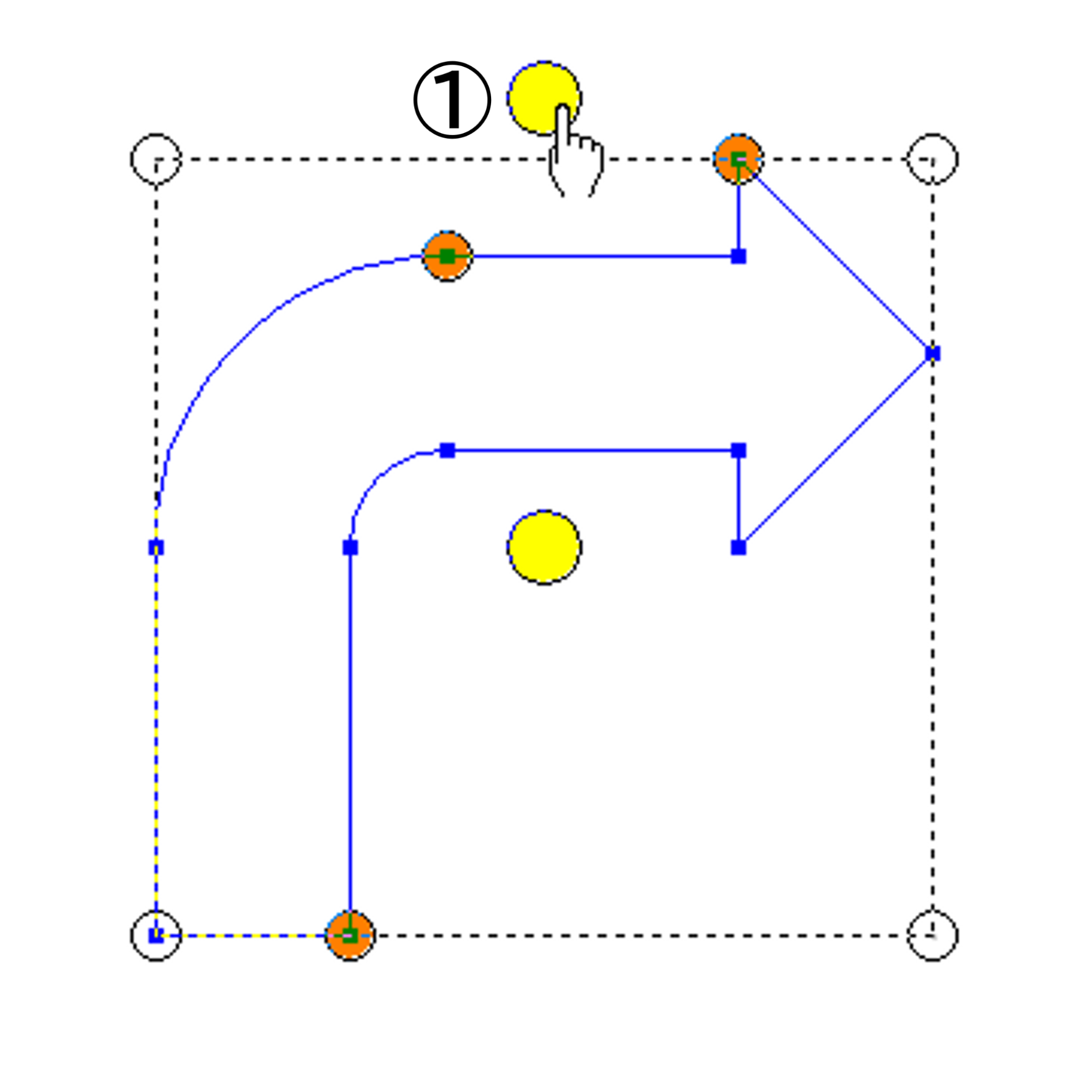

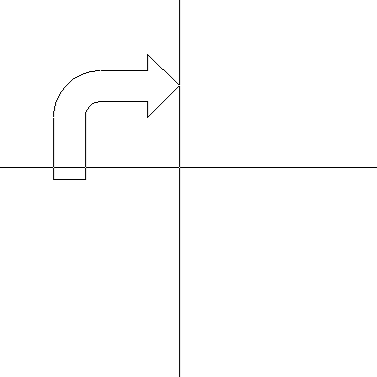

１）回転

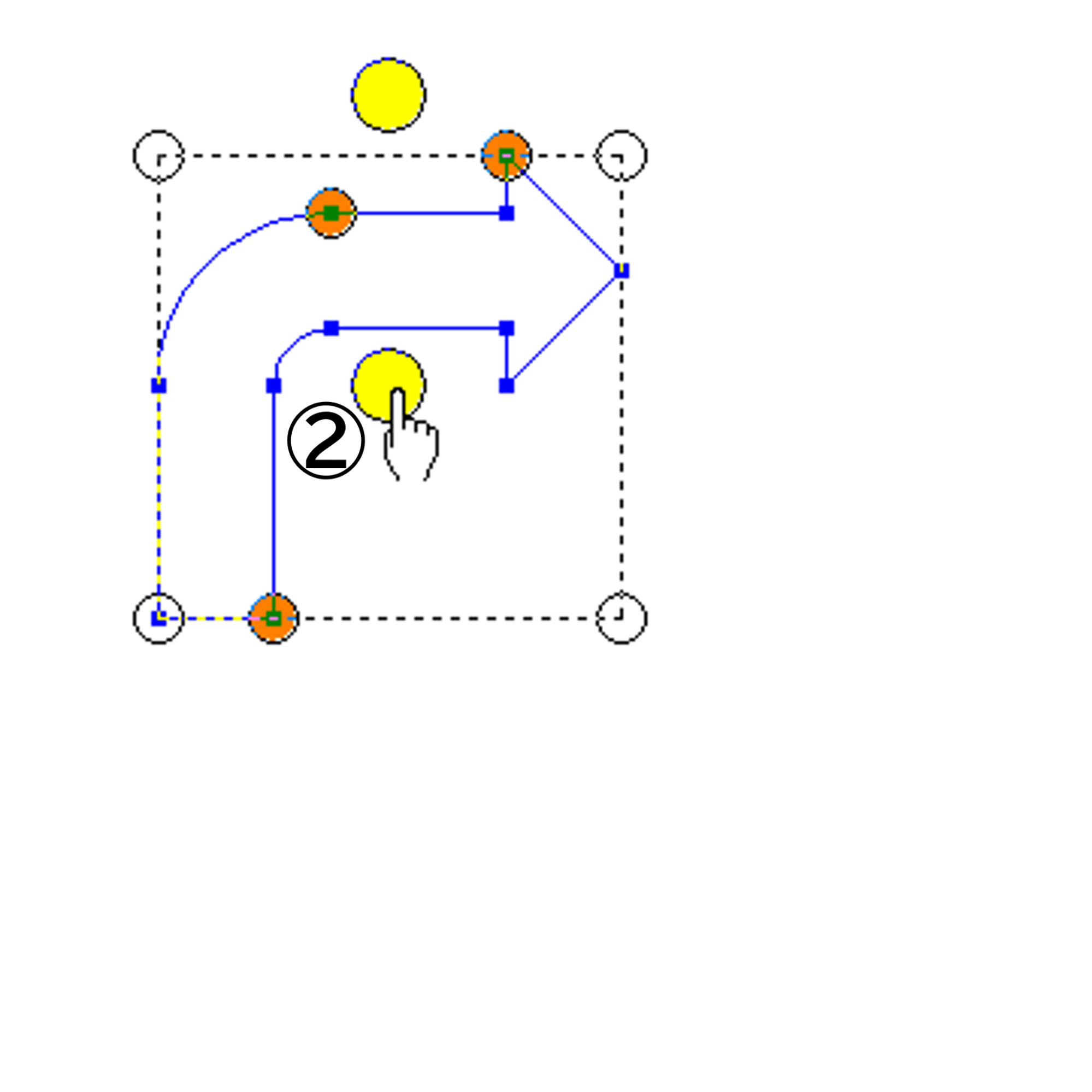

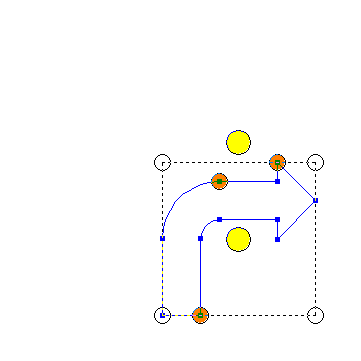

２）移動

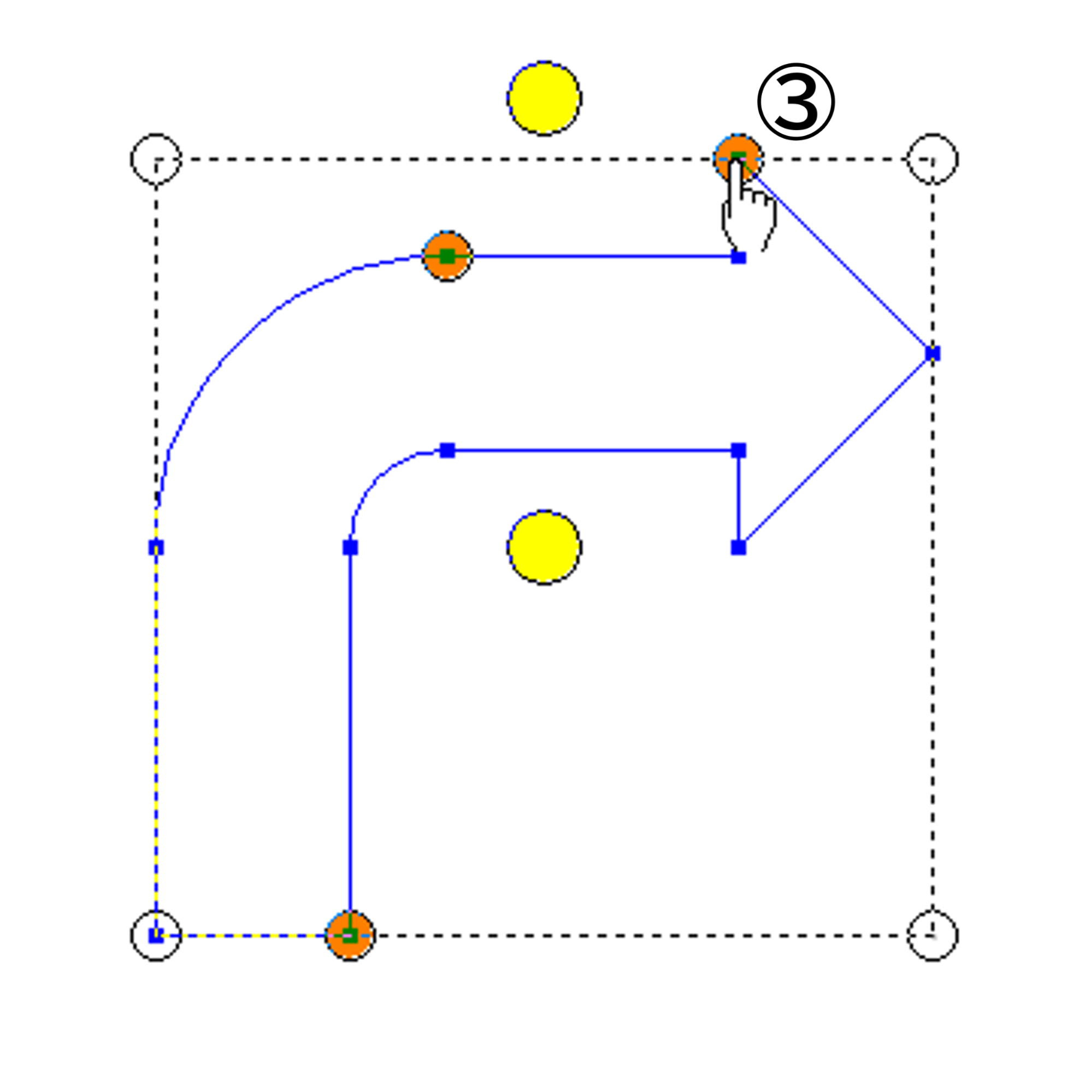

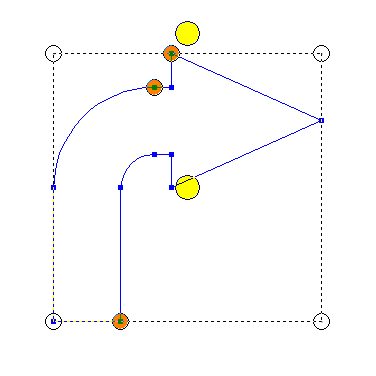

３）矢頭サイズ調整

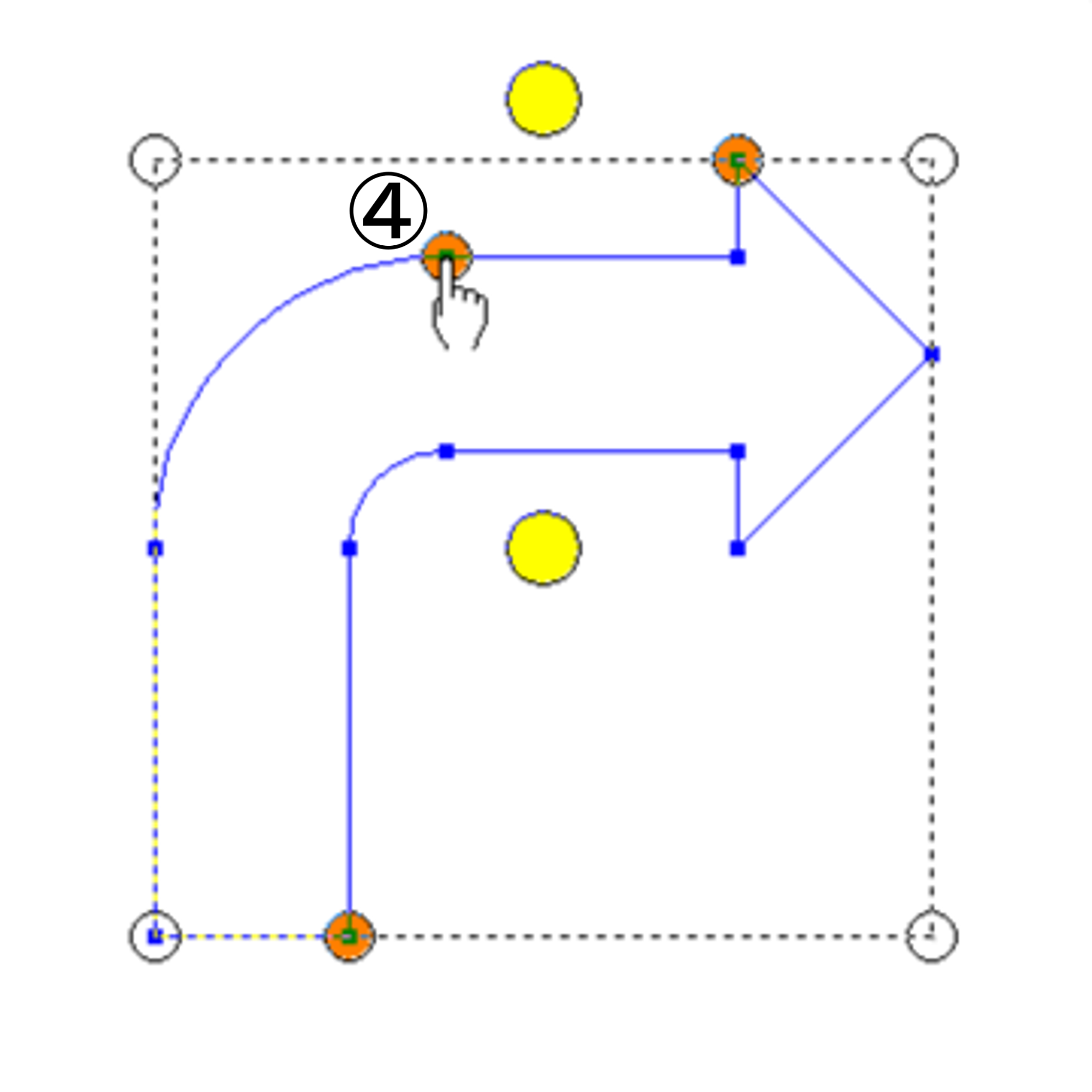

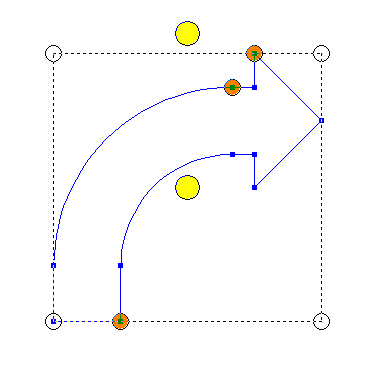

４）曲げ方調整

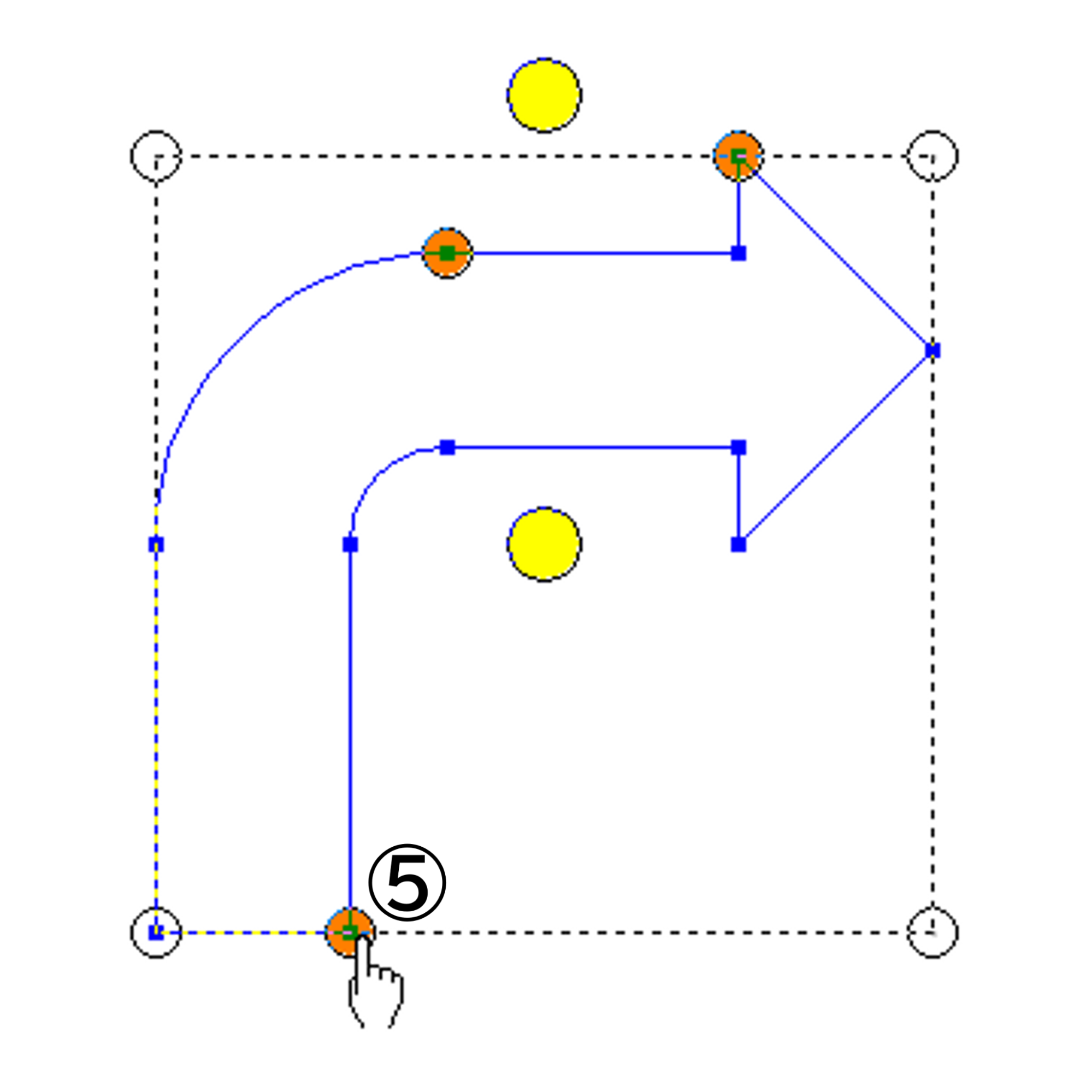

５）矢印幅調整

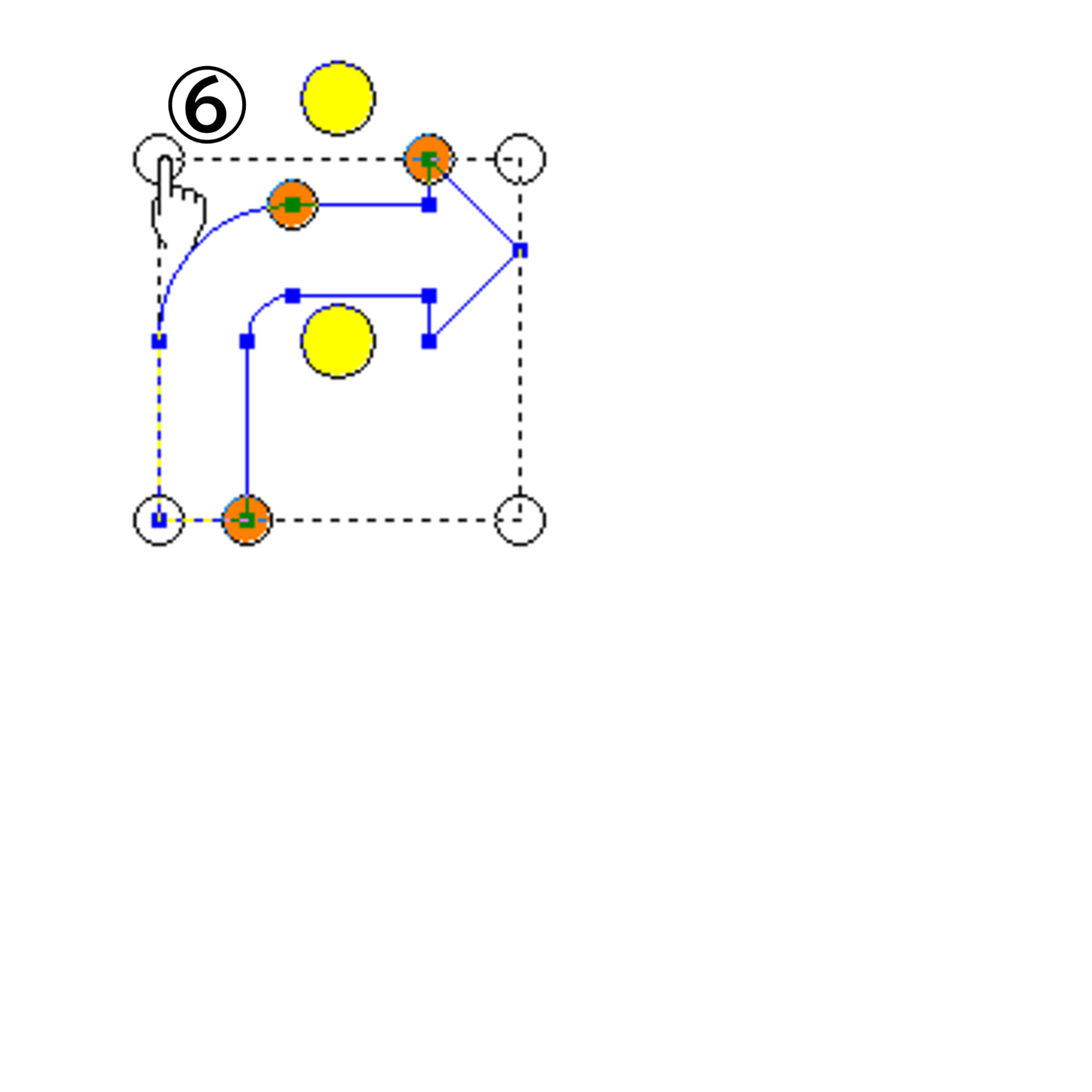

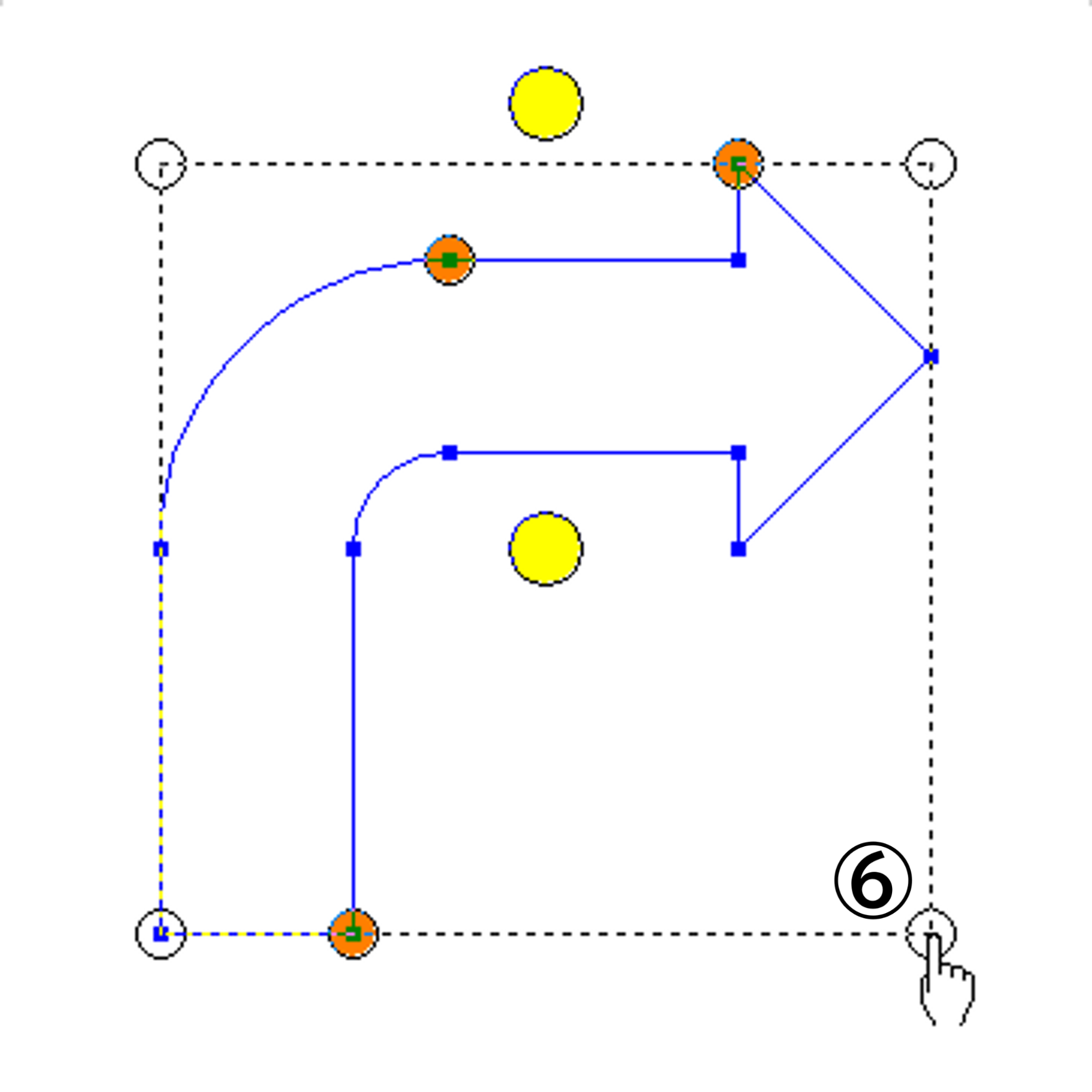

6）サイズ調整

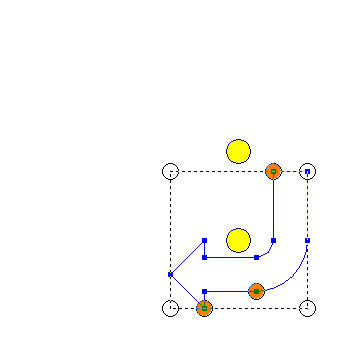

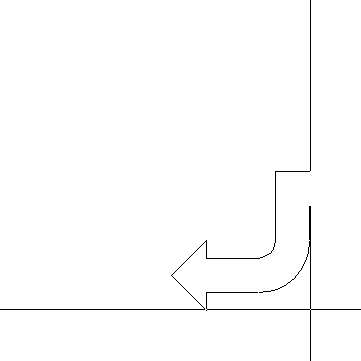

矢印の向きを変更することもできます。

☆作図終了した矢印は、塗りカラーのついたポリラインになります。「プレゼン矢印」コマンドでは作図後の修正はできません。

修正する場合は「ストレッチ」コマンドなどで編集するか、削除して再作図してください。

②文字入力

☑をすると、文字を書くことができます。

[  ]

図面中の文字列を取得し、文字入力欄に表示されます。

[後から指定]

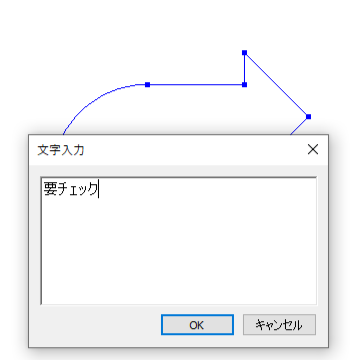

☑をすると、ポリ円弧作図後に文字入力ダイアログが表示され、文字入力できます。

☐にすると、ダイアログで入力している文字を配置します。

[中央に置く]

☑をすると、作図と同時に図形の中央に文字を配置します。

☐にすると、作図後、任意の位置を指示して文字を配置します。

[パッケージ化]

☑をすると、作図した図形と文字をパッケージにします。

[矢印に合わせて回転]

☑をすると、文字の角度を矢印の回転角度に合わせます。

[文字設定]

文字サイズ設定ダイアログを表示し、記入する文字列のサイズなどを設定します。

[文字原点]

文字の原点を指定します（[中央に置く]に☑を入れた場合は、文字原点の指定は無視され、中央中になります）。

③属性

☑をすると、指定した属性で作図します。

☐にすると、アクティブレイヤで作図します。

[矢印]

矢印の属性（レイヤ、カラー、線種、線幅、塗カラー）を設定します。

[透明度]

塗りカラーが有効な場合の塗カラーの透明度を指定します。

[境界線非表示]

塗りカラーが有効な場合の境界線の表示/非表示を指定します。☑をすると、境界線が非表示になります。

[文字]

文字列の属性（レイヤ、カラー、線種、線幅）を設定します。

[共通]
