多角形

多角形を作図します。

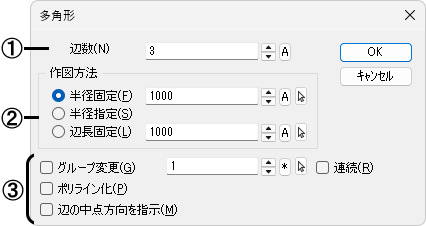

■ダイアログ

①作図する多角形の辺の数を設定します。

②作図する方法を指定します。

[半径固定]

中心を指示して設定した半径の円に内接する多角形を作図します。

[半径指定]

中心と円周上の１点を指示して多角形を作図します。

[辺長固定]

中心を指示して１辺の長さを設定して多角形を作図します。

③設定する項目を☑します。

[グループ変更]

グループ番号を変更して作図する場合に☑し、その番号を設定します。

• [☑連続]にすると、多角形を１つ作図するごとに、グループ番号を自動的に更新します。

[ポリライン化]

多角形を閉じたポリラインとして作図します。

• 塗りカラーが設定されている場合は、現在の塗りカラーで塗りつぶされて作図されます。

[辺の中点方向を指示]

通過点を指示する時に、辺の中点方向を指示します。☐の場合は、多角形の頂点方向を指示します。

■操 作

[半径固定]

• [辺長固定]も同じ操作になります。

中心を指示するとラバーバンド上に設定された半径の多角形が表示されます。円周上の１点を指示すると、設定された半径の多角形が描けます。

[半径指定]

中心を指示します。円周上の１点を指示すると、図面から指定した半径の多角形が描けます。

補足

• [辺の中点方向を指示]の設定によって基準となる円の内側、外側に接する多角形を作図します。
