テキストパレット

テキストパレットの表示/非表示を切り替えます。

• パレットの使い方については、『ユーザーズマニュアル』の「第１章DRA-CADを使用する前に」の「1.2.6 パレット」を参照してください。

【文字記入】コマンドなどで記入する文字列をテンプレートファイル(テキストファイル)から指定することができます。

• 文字テンプレートのサンプルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の「￥Template￥Text」フォルダ―内にあります。

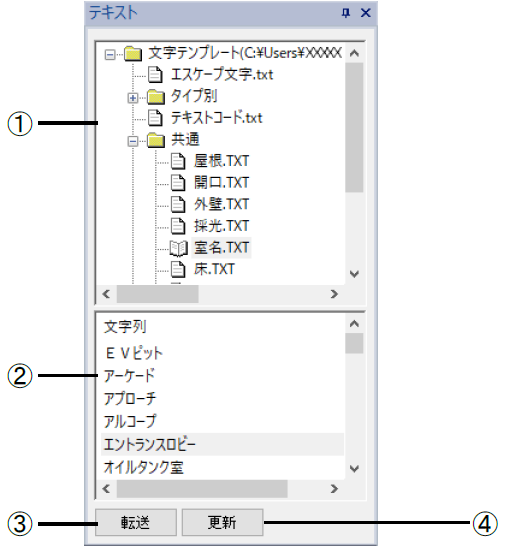

■パレット

①テンプレートフォルダー
テンプレートファイル(テキストファイル)を指定します。

• ｢エスケープ文字｣は、上付･下付などの表現やUNICODEを表示・印刷するための特別な記入の仕組みで、
  ｢テキストコード｣は、図面の中に記入している特定の書式の文字列を現在の情報に自動的に置き換えて表示・印刷する仕組みです。

②使用する文字を選択します。

• [Ctrl]キーを押しながらクリックすると、複数選択ができます。
  また、文字列をダブルクリックすると【文字記入】コマンドが起動します。

③選択した文字列を【文字記入】コマンドなどの文字列入力欄に転送します。

• [Ctrl]キーを押しながらクリックすると、転送先の文字列記入欄の選択された位置に文字列を挿入します。

④テンプレートフォルダーに新しいフォルダーやテキストファイルを追加または削除などの作業を行った場合に、テンプレートフォルダーを再読込して、パレットの情報を最新のものに更新します。

選択したフォルダーを右クリックすると、編集メニューが表示されます。

[ファイルの新規作成]

新規にテキストファイルを作成します。

[フォルダの新規作成]

新規にフォルダを作成します。

[削除]

選択したフォルダを削除します。

[名前の変更]

選択したフォルダのフォルダ名を変更します。

また、選択したテキストファイルを右クリックすると、編集メニューが表示されます。

[開く]

テキストファイルが開き、文字列の追加や削除など直接編集することができます。

• テキストファイルをダブルクリックしてもテキストファイルを開くことができます。

[削除]

選択したテキストファイルを削除します。

[名前の変更]

選択したテキストファイルのファイル名を変更します。
