部品リスト

ブロック､シンボル､パッケージ､画像のリストを一覧表示します。

アクティブな図面に使用されている部品(ブロック､シンボル､パッケージ､画像)の個数や情報を表示します。また、リストから部品を選択すると、画面上でハイライト表示し、確認することもできます。

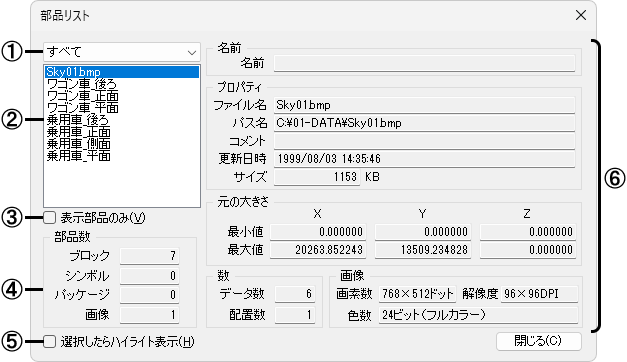

■ダイアログ

①一覧表示する部品の種類(ブロック､シンボル､パッケージ､画像)を指定します。

②①で指定した部品で使用されている部品名が一覧表示されます。ここから部品を選択します。

ブロック        ：ブロック名

シンボル        ：ファイル名

パッケージ：名前

画像：ファイル名

• パッケージは名前がついていない場合は、編集順に｢パッケージ１｣､｢パッケージ２｣・・・と表示します。

③現在画面に表示されている部品だけを表示する場合に☑します。☐の場合は、使用されている部品をすべて表示します。

④使用されている部品(ブロック､シンボル､パッケージ､画像)の数を表示します。

⑤②で選択した部品を画面上でハイライト表示する場合に☑します。
また、②でダブルクリックして選択した場合は、画面上で選択された部品へジャンプします。

• ３次元のパースで表示している場合は、ジャンプしません。

⑥②で選択した部品の情報を表示します。
