データ整理

図面編集中に作成された不要なデータの整理と重なった線分、円、円弧の削除を行います。

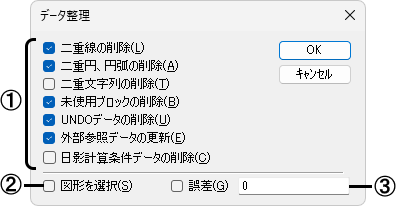

■ダイアログ

①データ整理したい項目を☑します。どれも☐の場合は、データの整合性やデータ数のチェックを行います。

[二重線の削除]

始点と終点が一致した線分を削除します。

[二重円、円弧の削除]

中心座標、半径、開始角度、終了角度が一致する円弧や円を削除します。

[二重文字列の削除]

文字列、原点位置、幅、高さなどすべての設定が一致する文字列を削除します。

[未使用ブロックの削除]

登録してあるが使用されていないブロックを削除します。

[UNDOデータの削除]

UNDO用データを削除します。

[外部参照データの更新]

【シンボル挿入】、【オーバーレイ管理】、【画像挿入】コマンドは外部のファイルを参照して図面に配置します。元のデータが新しくなっていれば更新し、使用されていなければ内部データを削除します。

[日影計算条件データの削除]

【図面設定】、【時刻日影図】、【等時間日影図】、【日影チャート】コマンドを実行すると、ダイアログで設定した緯度、経度などの条件の情報データも作成されます。線分などと違って表示されないデータになっていますので、この情報データを削除したい場合に☑します。

②選択した図形の中だけ整理する場合に☑します。

③二重線、円、円弧、文字列の削除で一致すると認める誤差範囲を入力します。数値が入っていても、☐の場合は、完全に一致するものだけを削除します。

補足

• 図形操作や線分操作を行うと見た目には一致していても内部的には微少な誤差があり、演算上は一致していないとみなされる場合があります。その場合には誤差を入力して実行します。あまり大きな値を入力すると必要な線分まで消去される場合があります。
• 大きなデータを編集しているとUNDO用のバックアップデータが大量になり操作が遅くなる場合があります。その場合にはUNDOデータを削除するとよい場合があります。
• ポリラインやパッケージ化されたデータ、ブロックデータは二重線、円削除の対象外です。
• レイヤが違うものは削除されません。
• レイヤと座標が一致していればカラー、線種、線幅、グループなどの属性が異なっていても最初に見つかったものを除いて削除されます。
