パッケージ作成

図形をパッケージ化し、１つのデータとして扱います。

パッケージ化は、図面上のデータを１つの固まりとして編集(移動・コピー･削除など)したいときに有効な機能です(『ユーザーズマニュアル』の「第２章DRA-CADの概要」の｢2.4.8複合図形■パッケージ｣を参照)。

■操 作

パッケージ化する図形を選択すると、図形がパッケージ化されます。

• 1つのパッケージをパッケージ化することはできません。『パッケージだけが選択されています。パッケージ作成は行いません』のメッセージダイアログが表示されます。

補足

• パッケージ化した図形は、【単一選択】でプリミティブとして選択することができます。
  また、【パッケージ分解】または【分解】コマンドを実行すると、線分データになり、編集を加えることができます。
• 【ブロック登録】コマンドでは、データをパーツとして名前をつけて保存するのに対し、パッケージ化は、図面上のデータを一時的に１つの固まりにまとめる機能です。
• パッケージ化した図形には、パッケージ化した時の属性情報が１つの要素の属性としてつきます。したがって、図形の属性とパッケージ化した時のアクティブ属性が違う場合に、【レイヤ一覧】コマンドでは、パッケージ化した時のレイヤーで表示されます。
• 【図形のプロパティ】コマンドまたは【プロパティパレット】でパッケージの確認ができます。また、パッケージに名前をつけることもできます。
• 【環境設定】コマンドの「表示」－「全般」－｢描画順｣でレイヤー順で描画の場合、パッケージ内部の描画順は、パッケージ内でさらにレイヤー順で描画しています。

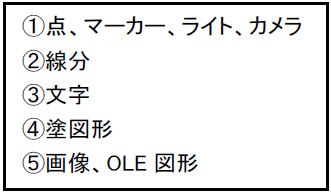

  ただし、「描画方法」に｢DirectX｣を設定した場合は考慮されませんので、パッケージ内部の図形要素は、パッケージと同じレイヤー番号と判断し、パッケージ内・外関係なく下記の順番で表示されます。
