柱(N値/直下)の作図

在来木造建築物の柱を作図します。

柱の種類を選択し、在来木造建築物の各階の柱を作図します。各柱データは、閉じたポリラインのパッケージデータとして現在の書き込み属性で作成されます。

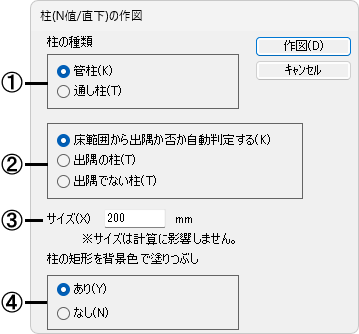

■ダイアログ

①作図する柱の種類を選択します。

[管柱]

柱の柱頭柱脚が当該階にある管柱の場合に選択します。

[通し柱]

２階建ての建物で、土台から軒まで通った継ぎ目のない柱の場合に選択します。

②出隅に関する設定をします。

[床範囲から出隅か否か自動判定する]

計算時に出隅かどうか自動判定する場合に☑します。

[出隅の柱]

出隅の柱とする場合に☑します。

[出隅でない柱]

出隅でない柱とする場合に☑します。

③作図される柱のサイズを設定します。

サイズは計算には関係しません。

④作図される柱の背景色を設定します。

[あり]

柱の四角形を背景色で塗りつぶします。

[なし]

柱の四角形は塗りつぶしません。

■操 作

[作図]

１．柱の種類などを設定し、[作図]ボタンをクリックします。

２．柱の中心を指示すると、耐力壁が描けます。

• 壁より手前になるレイヤーで作図すると、柱が分かりやすく表示されます。

補足

• 面積(N値/壁量)の作図で作成された床の範囲内、柱の中心がないものは計算対象外です。
• 柱のデータは、重なる位置に作図しないように気をつけてください。重複している場合には、両方とも計算に含まれます。
• すべて有効な柱として扱いますので、設計者の判断で作図を行ってください。
