新規図面ウィザード
[リボンメニュー] | [ファイル(F)]メニュー→[新規図面(ZN)]→[新規図面ウィザード(2)] | |
([DRA-CADメニュー]) | [DRA-CADメニュー(F)]→[新規図面(ZN)]→[新規図面ウィザード(2)] | |
[コマンド名称] | NEWWIZARD | |
[コマンドコード] | J477 | |
[ショートカット] | － | |
[ポップアップメニュー] | － | |
[プルダウンメニュー] | [ファイル(F)]→[新規図面ウィザード(Z)] | |
新しい図面をウィザード形式で作成します。

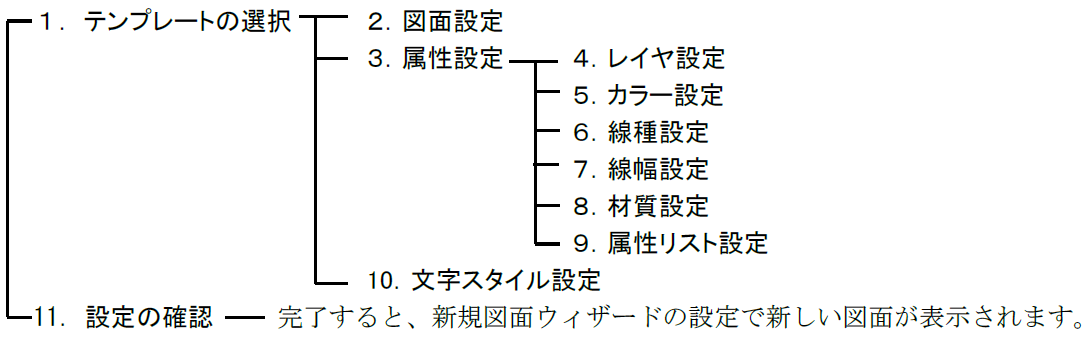

必要な項目を順次入力することで、新規図面の基本的な設定(図面設定、属性設定、文字スタイル設定)を行うことができます。設定する手順は、以下のようになっています。

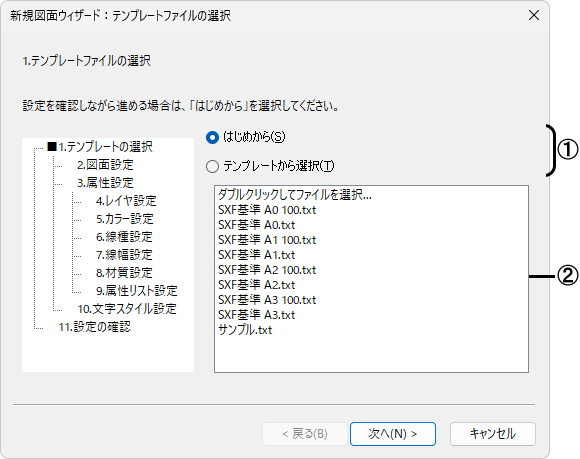

〔ページ１〕テンプレート・ファイルの選択
新規図面の設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。
①設定する項目を選択します。
[はじめから]
基本的な設定(図面設定、属性設定、文字スタイル設定)を個別に設定します。
[テンプレートから選択]
保存されているテンプレートをリストから選択し、使用します。
②保存されているテンプレートが一覧表示されます。①で[テンプレートから選択]を選択した場合に使用するテンプレートを選択します。
[ダブルクリックしてファイルを選択]をダブルクリックすると、ファイルを開くダイアログを表示します。使用するテンプレート(テキストファイル)を選択すると、リストに追加されます。(詳細は【開く】コマンドを参照)。

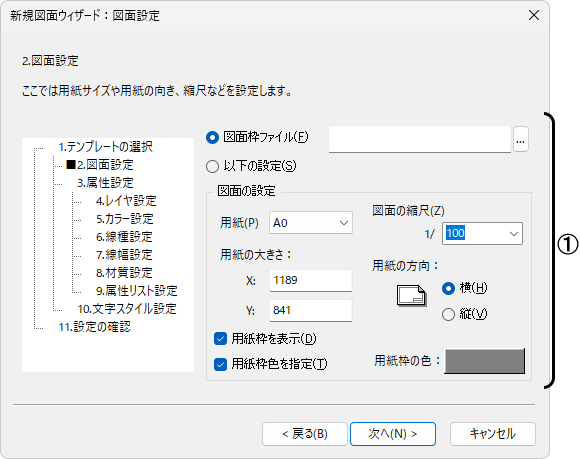

〔ページ２〕図面設定
図面の設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。
〔ページ１〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①設定する項目を選択します。
[図面枠ファイル]
図面枠として読み込みたいファイル名を設定します。
ボタンをクリックすると、ファイルを開くダイアログを表示し、図面枠として読込みたいファイルを選択します(詳細は【開く】コマンドを参照)。
[以下の設定]
図面を個別に設定します(詳細は【図面設定】コマンドを参照)。
〔ページ３〕属性設定
属性の設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。
〔ページ２〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①設定する項目を選択します。
[属性設定を個別に指定]
属性設定を個別に設定します。
[属性テンプレートから選択]
保存されているテンプレートを使用します。
②[属性テンプレートから選択]を選択した場合に使用するテンプレートを選択します(詳細は〔ページ１〕を参照)。

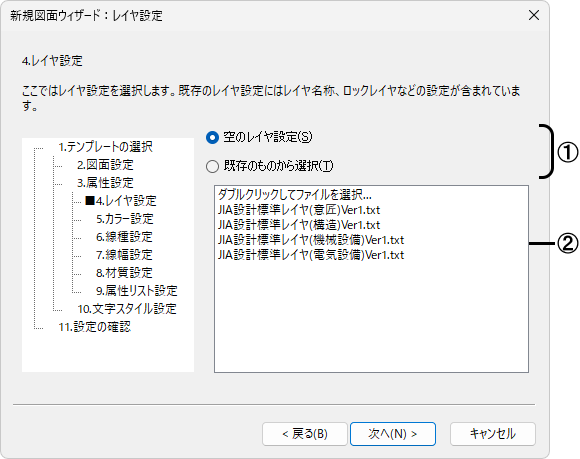

〔ページ４〕レイヤ設定
レイヤの設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。
〔ページ３〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①設定する項目を選択します。
[空のレイヤ設定]
標準のレイヤ設定を使用します(詳細は【レイヤパレット】を参照)。
[既存のものから選択]
参照したい図面ファイルまたは保存されているテンプレートを使用します。
②[既存のものから選択]を選択した場合に使用するテンプレートまたは参照する図面ファイル(DraWinファイル)を選択します(詳細は〔ページ１〕を参照)。

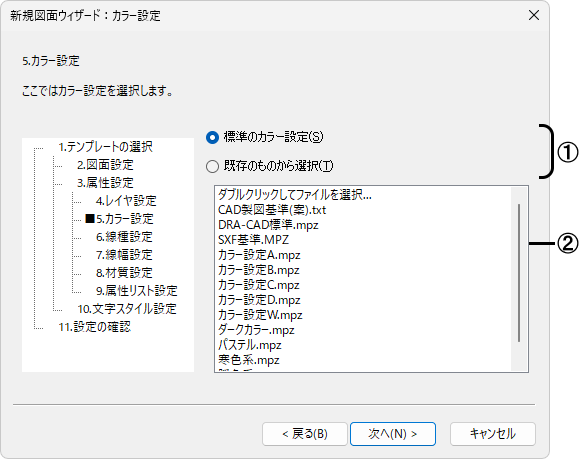

〔ページ５〕カラー設定
カラーの設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。
〔ページ４〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①設定する項目を選択します。
[標準のカラー設定]
標準のカラー設定を使用します(詳細は【カラー設定】コマンドを参照)。
[既存のものから選択]
参照したい図面ファイルまたは保存されているテンプレートを使用します。
②[既存のものから選択]を選択した場合に使用するテンプレートまたは参照する図面ファイル(DraWinファイル)を選択します(詳細は〔ページ１〕を参照)。
〔ページ６〕線種設定
線種の設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。
〔ページ５〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①設定する項目を選択します。
[標準の線種設定]
標準の線種設定を使用します(詳細は【線種設定】コマンドを参照)。
[既存のものから選択]
参照したい図面ファイルまたは保存されているテンプレートを使用します。
②[既存のものから選択]を選択した場合に使用するテンプレートまたは参照する図面ファイル(DraWinファイル)を選択します(詳細は〔ページ１〕を参照)。

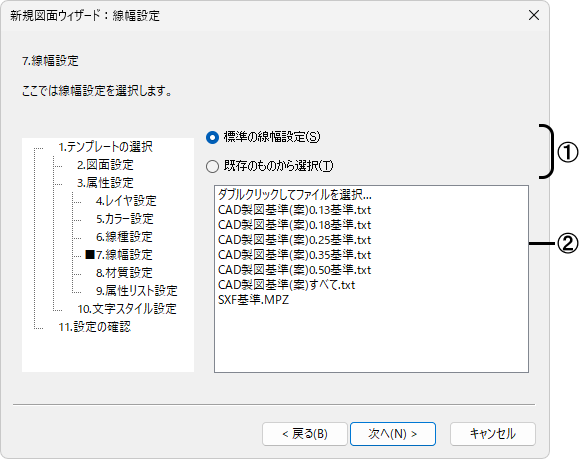

〔ページ７〕線幅設定
線幅の設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。
〔ページ６〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①設定する項目を選択します。
[標準の線幅設定]
標準の線幅設定を使用します(詳細は【線幅設定】コマンドを参照)。
[既存のものから選択]
参照したい図面ファイルまたは保存されているテンプレートを使用します。
②[既存のものから選択]を選択した場合に使用するテンプレートまたは参照する図面ファイル(DraWinファイル)を選択します(詳細は〔ページ１〕を参照)。

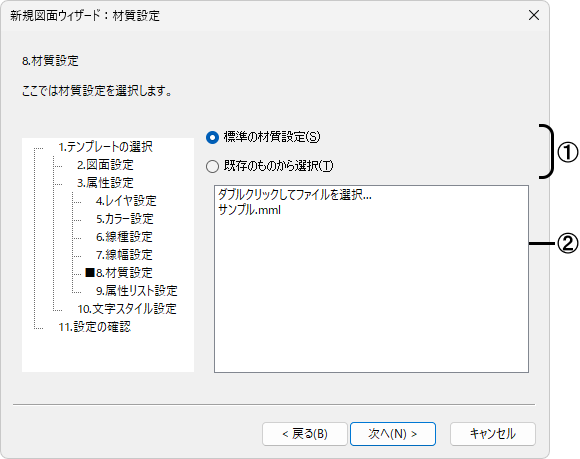

〔ページ８〕材質設定
材質の設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。
〔ページ７〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①設定する項目を選択します。
[標準の材質設定]
標準の材質設定を使用します(詳細は【材質変更】コマンドを参照)。
[既存のものから選択]
参照したいレンダリングファイルまたは保存されているテンプレートを使用します。
②[既存のものから選択]を選択した場合に使用するテンプレートまたは参照するレンダリングファイル(MMLファイル)を選択します(詳細は〔ページ１〕を参照)。
〔ページ９〕線幅設定
属性リストの設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。〔ページ８〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①設定する項目を選択します。
[空の属性リスト]
標準の属性リストを使用します(詳細は【属性リストの設定】コマンドを参照)。
[既存のものから選択]
保存されているテンプレートを使用します。
②[既存のものから選択]を選択した場合に使用するテンプレートを選択します(詳細は〔ページ１〕を参照)。

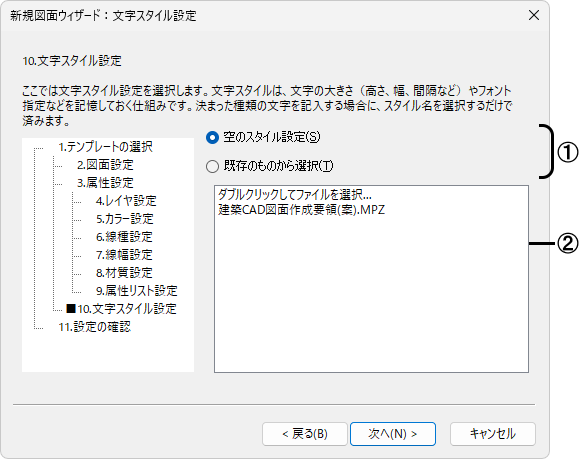

〔ページ１０〕文字スタイル設定
文字スタイルの設定をします。設定し終わったら、[次へ]ボタンをクリックしてください。〔ページ９〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①設定する項目を選択します。
[空のスタイル設定]
標準の文字スタイルを使用します(詳細は【文字スタイル登録】コマンドを参照)。
[既存のものから選択]
参照したい図面ファイルまたは保存されているテンプレートを使用します。
②[既存のものから選択]を選択した場合に使用するテンプレートまたは参照する図面ファイル(DraWinファイル)を選択します(詳細は〔ページ１〕を参照)。

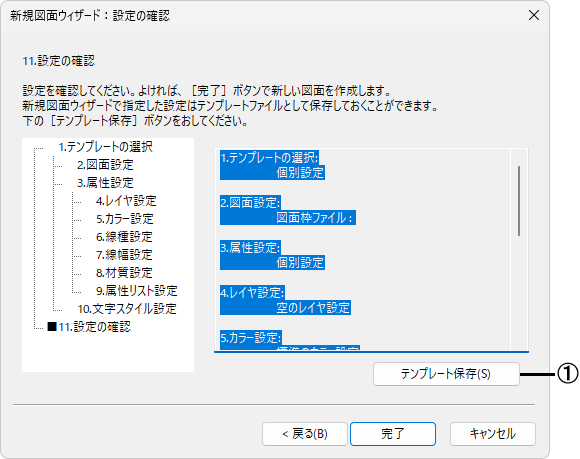

〔ページ１１〕設定の確認
設定の確認をします。設定し終わったら、[完了]ボタンをクリックしてください。
〔ページ10〕へ戻る場合は、[戻る]ボタンをクリックしてください。
①[テンプレート保存]ボタン
新規図面ウィザードで設定した項目を選択し、[テンプレート保存]ボタンをクリックすると、名前を付けて保存ダイアログを表示し、テキストファイルで保存します(詳細は【名前をつけて保存】コマンドを参照)。
