モクモクペン

[リボンメニュー]

[作図(D)]メニュー→[モクモクペン(Z0)]→[モクモクペン(1)]

[コマンド名称]

MOKU

[コマンドコード]

J804

[ショートカット]

－

[ポップアップメニュー]

－

[プルダウンメニュー]

[作図(D)]→[モクモクペン(7)]

図面上にポリ円弧を描きます。文字を記入することもできます。

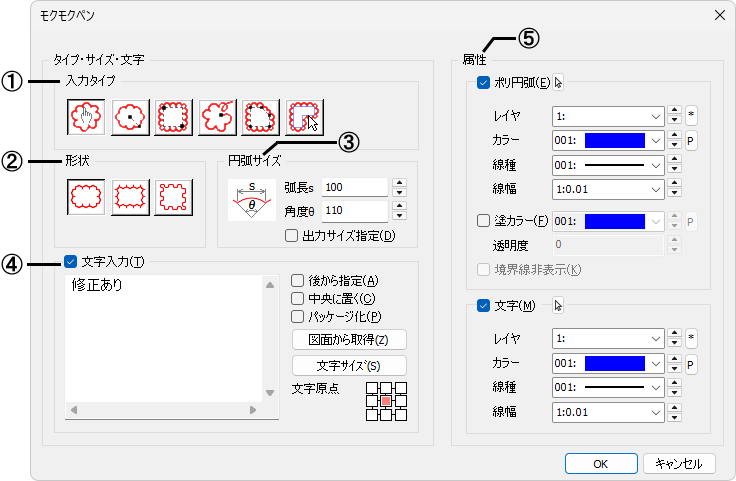

■ダイアログ

①入力タイプ

入力タイプを指定します。

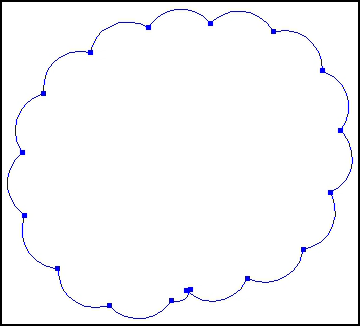

[フリーハンド]

マウスの移動に沿ってポリ円弧を描きます。始点の近くでクリックすると、自動的にポリ円弧を閉じます。

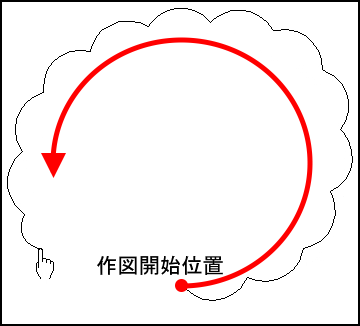

[モクモク]の場合：左回りに入力するとモクモク（※右回りで作図するとイガイガになります）

左回り(モクモク)

作図

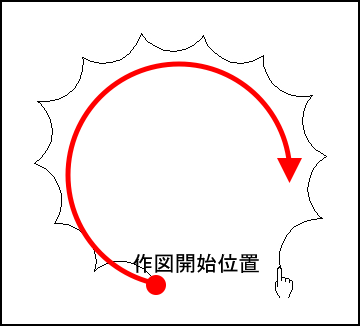

右回り（イガイガ）

※[イガイガ]の場合：左回りに入力するとイガイガ（※右回りで作図するとモクモクになります）

※[ナミナミ]の場合：左回り、右回りともナミナミ

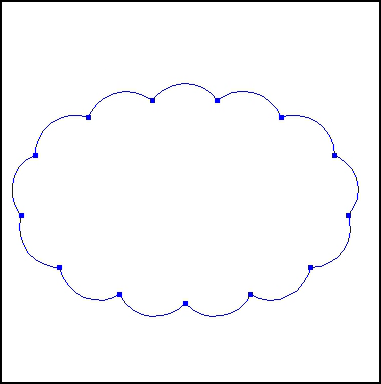

[２点指定楕円]

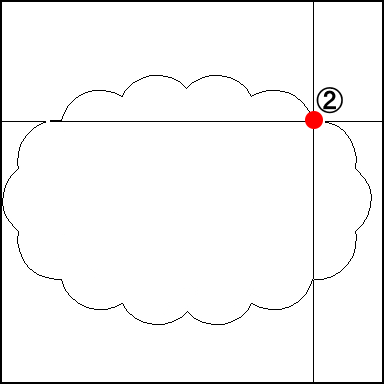

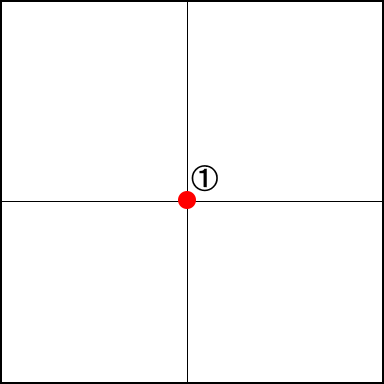

中心と外形の２点を指定して、楕円状にポリ円弧を描きます。

①クリック

②クリック

作図

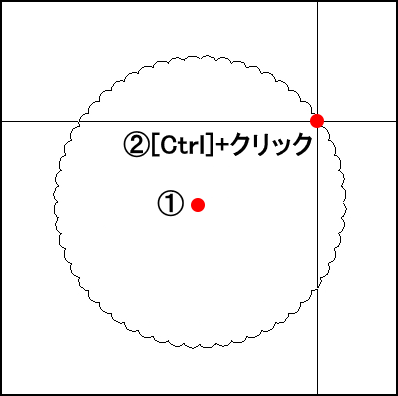

※２点目に[Ctrl]キーを押しながらクリックすると、正円になります。

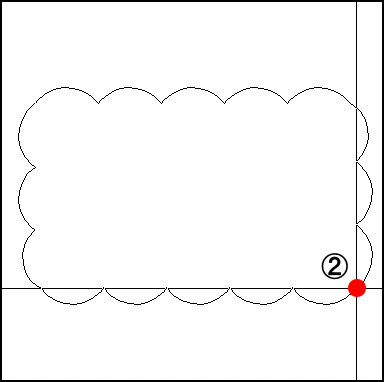

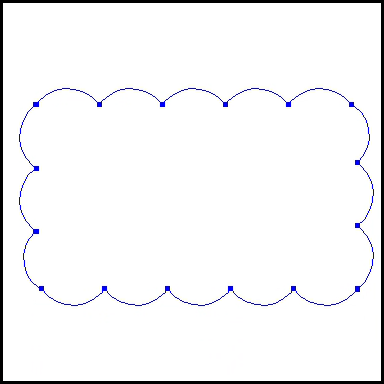

[２点指定ボックス]

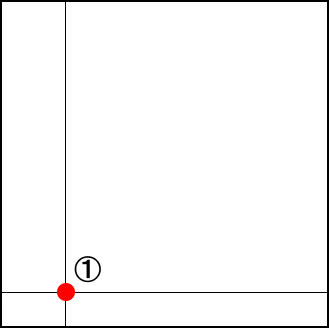

外形の２点を対角に指定し、ボックス状にポリ円弧を描きます。

①クリック

②クリック

作図

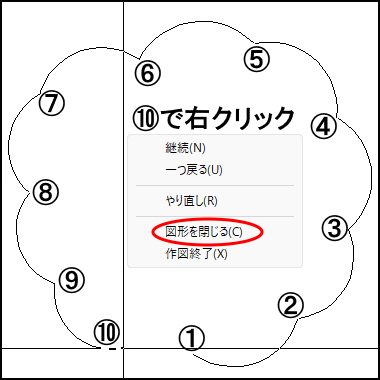

[任意指定]

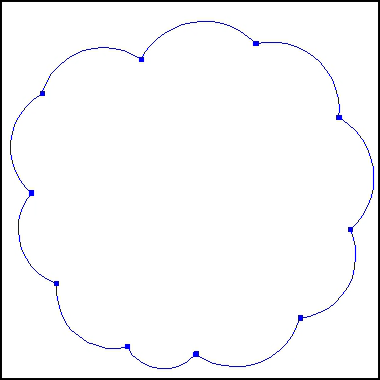

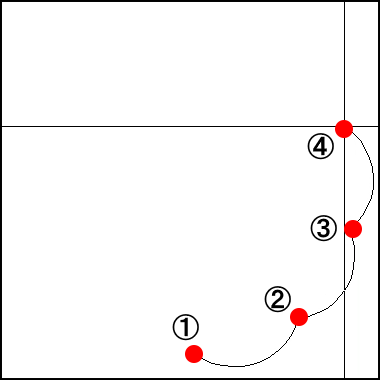

任意の点を始点から順に指定してポリ円弧を描きます。

終了ややり直しなどの変更は、右クリックして表示されるメニューで指定します。

①から④→⑩までクリック

⑩で右クリック

作図

[継続]

メニューを閉じて作図を続けます。

[一つ戻る]

指示した点を1 つキャンセルし、1 つ前の点に戻ります。

[やり直し]

指示した点をすべてキャンセルし、1 点目から指示をやり直します。

[図形を閉じる]

最初と最後に指示した点をつなぎ、閉じたポリラインを作図して終了します。

[作図終了]

最後に指示した点で、開いたポリラインを作図して終了します。

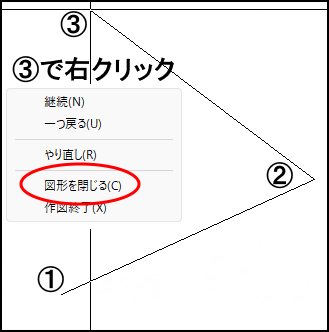

[多角形指定]

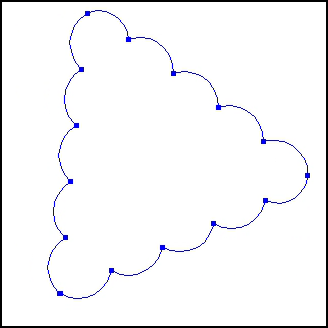

多角形を指定してポリ円弧を描きます。

終了ややり直しなどの変更は、マウスの右ボタンで表示されるメニューで指定します。

①クリック→③までクリック

③で右クリック

作図

[ポリライン指定]

ポリラインを指定してポリ円弧を描きます。

円弧を含むポリラインも指定できます。拡張ポリラインは対象外です。

ポリラインを指定

作図

②形状

形状を指定します。

[モクモク]

内側が中心点になるポリ円弧で描きます。

[イガイガ]

外側が中心点になるポリ円弧で描きます。

[ナミナミ]

中心点が内側・外側の交互になるポリ円弧で描きます。

モクモク

イガイガ

ナミナミ

③円弧サイズ

円弧サイズを指定します。

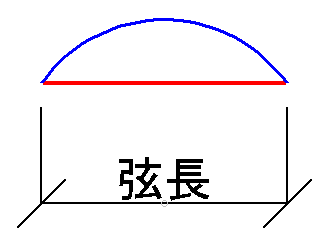

[弦長s]

円弧の弦長を指定します。

[角度θ]

円弧の中心角度を指定します。

弦長

角度

[出力サイズ指定]

出力時のサイズで指定します(現在作業中の図面縮尺に従います)。

☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値

(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。

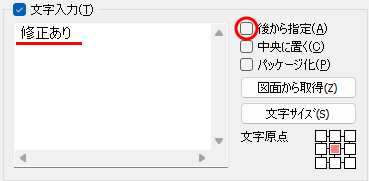

④文字入力

☑をすると、文字を書くことができます。

[後から指定]

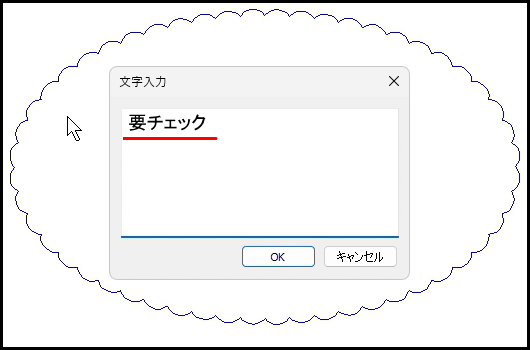

☑をすると、ポリ円弧作図後に文字入力ダイアログが表示され、文字入力できます。

☐にすると、ダイアログで入力している文字を配置します。

ダイアログで文字入力

作図後に「文字入力」ダイアログを表示

[中央に置く]

☑をすると、作図と同時に図形の中央に文字を配置します。

☐にすると、作図後、任意の位置を指示して文字を配置します。

[パッケージ化]

☑をすると、作図した図形と文字をパッケージにします。

[図面から取得]

図面中の文字列を取得し、文字入力欄に表示されます。

[文字設定]

文字サイズ設定ダイアログを表示し、記入する文字列のサイズなどを設定します。

[文字原点]

文字の原点を指定します（[中央に置く]に☑を入れた場合は、文字原点の指定は無視され、中央中になります）。

⑤属性

☑をすると、指定した属性で作図します。

☐にすると、アクティブレイヤで作図します。

[ポリ円弧]

ポリ円弧の属性（レイヤ、カラー、線種、線幅、塗カラー）を設定します。

[透明度]

塗りカラーが有効な場合の塗カラーの透明度を指定します。

[境界線非表示]

塗りカラーが有効な場合の境界線の表示/非表示を指定します。☑をすると、境界線が非表示になります。

[文字]

文字列の属性（レイヤ、カラー、線種、線幅）を設定します。

[共通]

図面から属性を参照します。

レイヤのダイアログボックスに表示している番号以降で、未使用の最小番号を検索して設定します。

カラーパレットが表示され、カラーを設定できます。

■操 作

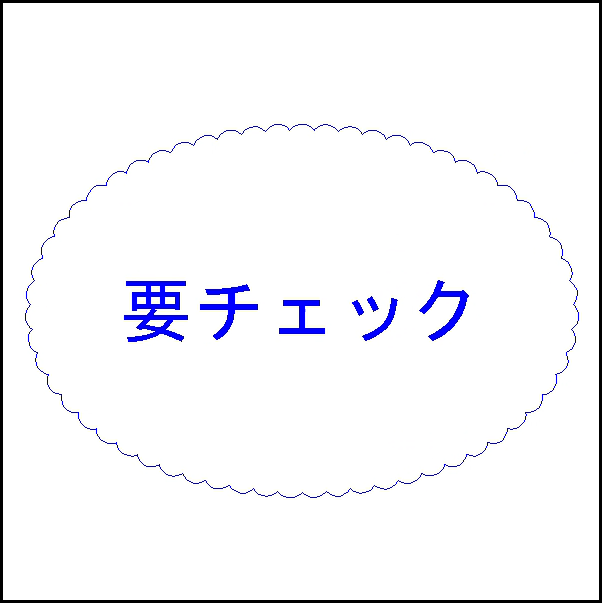

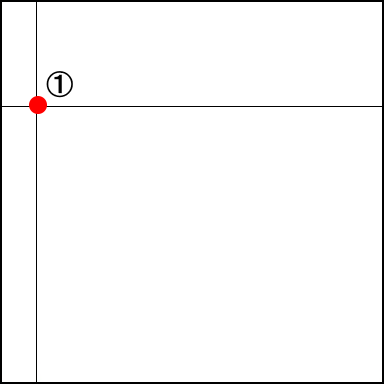

例１：[２点指定円]、[モクモク]、[☑ 中央に置く]

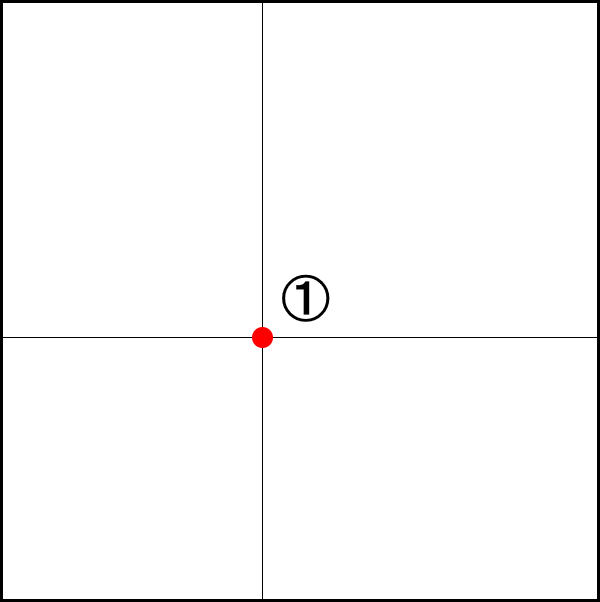

１点目をクリックし、2 点目をクリックすると、作図と同時に文字が中央に配置されます。

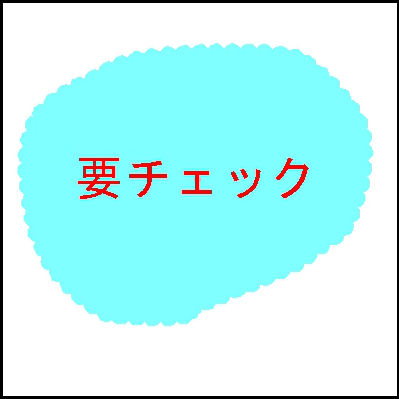

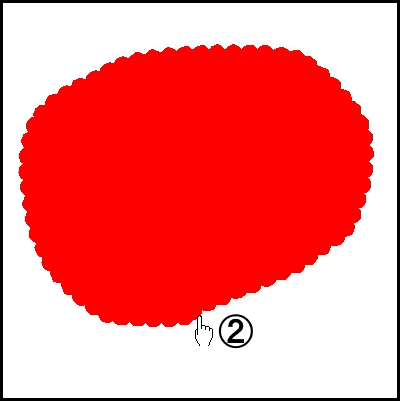

例２：[フリーハンド]、[モクモク]、[☑ 文字入力]、[属性：塗カラー 005]

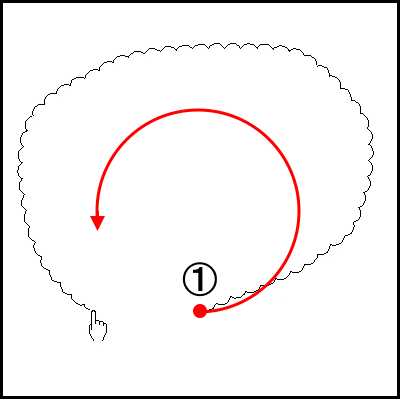

１．１点目をクリックして左回りにカーソルを動かします。始点の近くで2 点目をクリックすると、ポリ円弧を閉じます。

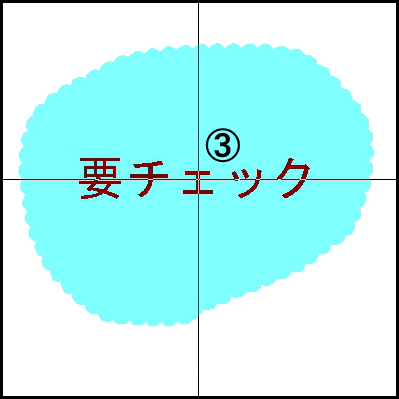

２．カーソルに文字が表示され任意の位置でクリックすると、文字を配置します。
