ポリライン化

複数の線分をポリラインにします。

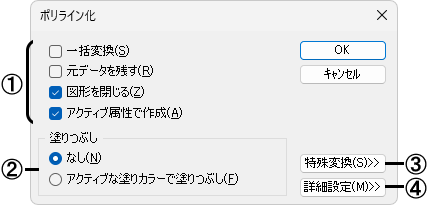

■ダイアログ

①選択する項目を☑します。

[一括変換]

複数の図形を選択すると、一括して複数のポリラインに変換します。

[元データを残す]

ポリラインに変換後、元のデータを残します。

[図形を閉じる]

閉じたポリラインに変換します(詳細は【ポリライン】コマンドを参照)。

[アクティブ属性で作成]

現在の書き込み属性でポリラインに変換します。☐の場合は、指定した図形と同じ属性でポリラインに変換します。

②[☑図形を閉じる]の場合に、閉じたポリラインの塗りつぶしについて設定します。

[なし]

閉じたポリラインを塗りつぶしません。

[アクティブな塗りカラー]

閉じたポリラインを現在の書き込み塗りカラーで塗りつぶします。

③[特殊変換]ボタン

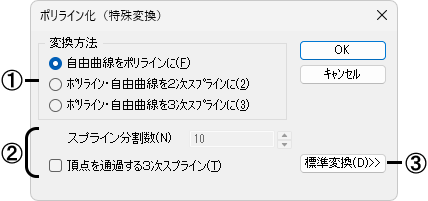

[特殊変換]ボタンをクリックすると、[ポリライン化(特殊変換)]ダイアログに切り替わります。

①変換する方法を選択します。

[ポリライン]

作図された自由曲線(ベジェ・スプライン)をポリラインに変換します。

[2次スプライン]

図された自由曲線(ベジェ・スプライン)、ポリラインを2次スプラインに変換します。

[3次スプライン]

作図された自由曲線(ベジェ・スプライン)、ポリラインを3次スプラインに変換します。

②[2次スプライン]、[3次スプライン]の場合に、分割数を設定します。

[☑頂点を通過する3次スプライン]にすると、[3次スプライン]を指定した場合に、指定した点を通って滑らかにつなぐ3次スプラインに変換します。

③[標準変換]ボタン

[標準変換]ボタンをクリックすると、[ポリライン化]ダイアログに戻ります。

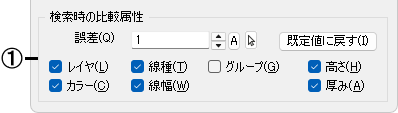

[詳細設定]ボタンをクリックすると、ダイアログが追加表示されます。

• [詳細設定]ボタンはクリックすると、[標準設定]ボタンに変わります。[標準設定]ボタンをクリックすると、追加したダイアログが非表示になり、[詳細設定]ボタンに戻ります。

①ポリライン化したい線分の端点の誤差範囲および、比較する属性を指定することで、検索条件を絞り込むことができます。

[誤差]

指定した線分の端点から別の線分の端点を検索する範囲を設定します。

[属性]

指定した線分と設定した[誤差]の範囲内に複数の線分があった場合に検索する属性を設定します。

[既定値に戻す]

初期値の設定に戻します。

例：誤差1㎜/☑線種

■操 作

ポリライン化する図形の線分を選択すると、ポリラインになります。

補足

• ボックス・多角形・線分円などを作図するコマンドでは、ダイアログボックスに[ポリライン化]の項目があります。[☑ポリライン化]にすることにより、作図時に図形をポリラインにすることもできます。

• 基点として指定した線分の端部につながっている線を自動検索していくので、複数の線分が交わっていたり、端部がずれていたりすると、連続線をうまく検索できない場合があります。このような場合には、[詳細設定]の｢検索時の比較属性｣にある検索誤差や検索属性で調節してください。
• ポリライン化した図形は、ポリラインを形成する線分を個別に編集することはできません。
  また、始点と終点を一致させて閉じることにより、図形の中の塗りつぶしや、【距離測定】コマンドで[面積]を測定する場合に、閉じたポリラインは「プリミティブ指示」で測定できます。
• ポリライン化した図形は１本の連続した線分/円弧なので、【単一選択】でプリミティブとして選択することができます。
• 【図形のプロパティ】コマンドまたは【プロパティパレット】で属性や閉じているかどうかなどを変更することができます。
• ポリライン化した図形は【ポリライン線分化】または【分解】コマンドで線分に戻すことができます。また、ポリライン化した図形の形状は【ポリライン編集】コマンドで編集することができます。
• 【環境設定】コマンドの「表示」－「図形と部品」－[☑ポリライン頂点にマーカー表示]にする、または【表示設定】コマンドの[ポリライン頂点]をONにすると、ポリライン化した図形の各頂点に[ポリラインマーカー]で設定されているサイズのマーカーを表示します。
