ビューポート設定
[リボンメニュー] | [図面(S)]メニュー→[ビューポート設定(0)] | |
[コマンド名称] | LVSET | |
[コマンドコード] | J585 | |
[ショートカット] | － | |
[ポップアップメニュー] | － | |
[プルダウンメニュー] | [複合/外部図形(O)]→[ビューポート設定(4)] | |
レイアウトビューポートの設定変更をします。
ビューポートとは、レイアウト上に元図面のデータを配置するための図面範囲情報で、任意の形状(矩形、楕円、多角形)と縮尺を指定できます。
また、レイアウトに配置する図面の縮尺はビューポートの表示倍率で決定します。
ビューポートを指定すると、ビューポート設定ダイアログが表示されます。
ビューポートに表示されている元図面の縮尺や表示/非表示などの設定を行い、[OK]ボタンをクリックすると変更されます。
※LE版では、「3次元」は表示されません。

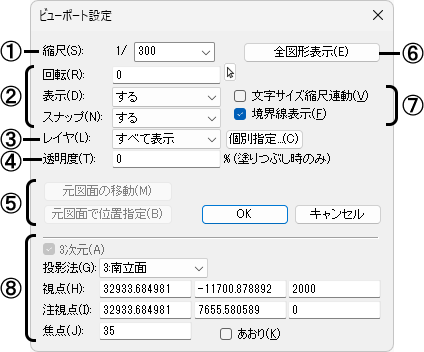

①元図面の表示縮尺を設定します。
②元図面に関する設定をします。
[回転]
元図面の回転角度を入力します。[元図面基点]を中心に回転します。
[表示]
元図面の表示/非表示の指定を行います。
[スナップ]
元図面の図形に対してスナップする/しないの指定を行います。
③元図面のレイヤの表示状態を指定します。
[すべて表示]
すべてのレイヤを表示します。
[個別指定]
表示するレイヤを個別に指定します。
[同期]
挿入している図面(元図面と同じ)のレイヤ状態と同じ状態で表示します。
[個別指定]ボタン
クリックすると、表示レイヤの個別指定ダイアログを表示します。
プレビュー画面の操作 ■レイヤの画面操作 [線分をクリック]：非表示レイヤ [右クリック]：直前に指示した非表示レイヤを表示 [CTRLキー+Qキー]：レイヤの反転 ■画面操作 [CTRLキー+右クリック]：全体表示 [右ボタンでドラッグ]：指定領域を拡大 [ホイール回転]：ズームアップ・ズームダウン [ホイールボタンでドラッグ]：パンニング [HOMEキー]：図形全体表示 [PageUpキー/PageDownキー]：拡大・縮小 |

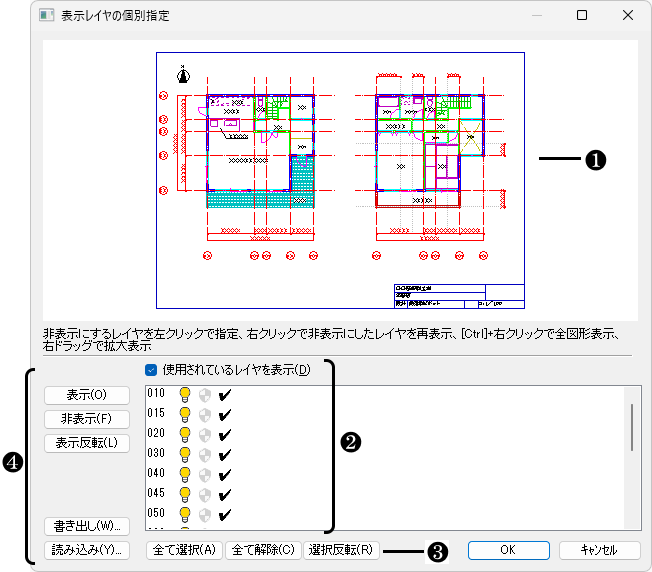

❶プレビュー画面では指定した外部参照図面が表示されます。
❷設定したレイヤ(0～256番)が表示されます
／ | ：クリックすると、表示と非表示状態を変更します。 |
：図面上で使用されているレイヤです。 | |
／ | ：退避／退避解除状態を表示します。変更はできません。 |
右クリックすると、以下の編集メニューが表示されます
|
❸選択状態を設定します。
[全て選択]ボタン
すべてのレイヤを選択します。
[全て解除]ボタン
すべてのレイヤの選択を解除します。
[選択反転]ボタン
レイヤの選択/解除状態を反転します。
❹表示、非表示、表示反転の設定、設定した内容をテキストファイルに書き出し、読み込みます。
レイヤ番号を選択し、ボタンをクリックして設定します。
[表示]ボタン
クリックすると、表示します。
[非表示]ボタン
クリックすると、非表示にします。
[表示反転]ボタン
クリックすると、表示と非表示を反転します。
[書き出し]ボタン
レイヤごとの表示状態をテキストファイルに書き出します。
クリックすると、名前を付けて保存ダイアログが表示され、保存するドライブ、フォルダー、ファイル名を指定して保存します。
[読み込み]ボタン
[書き出し]ボタンで作成したテキストファイルを読み込むと、レイヤごとの表示状態を読み込みます。
④ビューポートに塗りカラーが設定してある場合に透明度を設定します。
⑤元図面の位置を図面上で指定し、移動します。
⑥元図面を全図形表示します。
⑦設定する項目を☑します。
[文字サイズ縮尺連線動]
元図面の出力サイズ指定文字を、縮尺に連動して文字サイズを変更します。☐の場合は、指定したサイズで出力されます。
[境界線表示]
ビューポートの境界線を表示する場合に☑します。☐の場合は、境界線を非表示にします。
⑧3次元ビューポートの場合は、以下の項目が表示されます。
※LE版では3次元は表示されません。
[3次元]
3次元ビューポートの場合に☑が入ります。このチェックは変更できません。
[投影法]
投影法(平面図、東立面図、南立面図、西立面図、北立面図、アイソメ、パース)を設定します。
[視点]
影法がアイソメ、パースの場合の、視点位置(ＸＹＺ座標値)を設定します。
[注視点]
投影法がアイソメ、パースの場合の、注視点位置(ＸＹＺ座標値)を設定します。
[焦点]
投影法がパースの場合の、カメラの焦点距離を設定します。
[あおり]
投影法がパースの場合の、あおりのあり/なしを設定します。
