線種設定

使用する線の種類を指定または作成します。標準タイプの線種をもとに、線の幅や空き間隔などを設定し、新しい線種を作成することができます(図面に設定できる線種は32種類です)。

使用する線種を指定または作成し、[OK]ボタンをクリックすると、線種を設定できます。

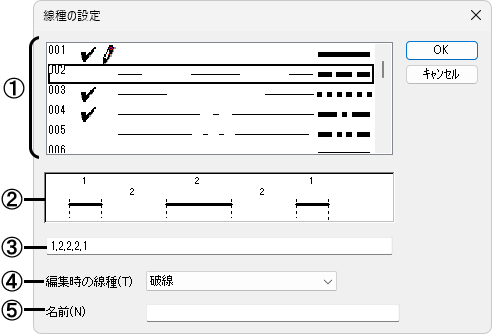

■ダイアログ

①使用する線種を指定します。

 ：図面上で使用されている線種です。

        ：現在の書き込み線種です。

②選択している線種をプレビューし、マウスで線幅や空きを編集することができます。

③線幅や空き間隔を数値で入力し、(，)で区切って設定します。単位は㎜で、1/100㎜まで設定できます。縮尺には関係なく、印刷時の間隔を入力してください。

• “０”にした場合、設定した線種が削除されます。
• 破線の場合は、「幅1/2,空き,幅,空き,幅1/2」と設定するとバランスがよくなります。

④作成した線種の編集時の線の種類を指定します。

⑤線種に名前を設定します。
名前をつける線種を選択し、キーボードから文字を入力します。設定できる文字数は、半角で256文字(全角で128文字)までです。

補足

• 設定した線種は、ステータスバーに表示されます。

• ステータスバーの線種を右クリックすると、線種の設定ダイアログを表示し、線種設定を行うことができます。
  また、ステータスバーの線種をクリックすると、線種指定ウィンドウが開き、書き込み線種を変更することができます。

• 設定した線種は、〔属性〕パネルに表示されます。また、〔属性〕パネルから直接、設定することもできます。

• 作成した線種は、【環境設定】コマンドの「表示」－「全般」－[☑線種を印刷状態で表示]、または【表示設定】コマンドで「印刷状態で表示」－[線種]をONにすると、印刷状態を画面上で確認できます。☐の場合は、「編集時の線種」で設定した線種が画面上では表示されます。ただし、｢DirectX｣を設定した場合は有効になり、設定できません。
• 【環境設定】コマンドで以下の設定が行えます。

「表示」－「全般」

「描画方法」－[DirectX]を設定した場合、線種は常に出力サイズになります。

「印刷」－「全般」

[☑線種定義を線分長に合わせる]にすると、印刷時の線分長さが線種定義(設定されたピッチのことで、合計したピッチ)の長さより短い場合に、線分長に合わせて線種定義を縮小して印刷します。
また、[☑線種の最後を延長して印刷]にすると、線種定義の長さによっては線分の終点まで出力されない(空白部分で終わる)場合があります。線分、円、円弧の終点まで最後の描画区間を延長する場合に☑します。

「その他」－「全般」

[☑ダイアログで線種を定義通り表示]にすると、ステータスバーやダイアログでの線種を定義通りに表示します。☐の場合は、画像で表示します。

• 線種設定はそれぞれのDraWinファイルに保存されます。【属性のインポート】コマンドで他の図面の線種設定を読込むことができます。
