レイアウト作成

レイアウトを新規に挿入します。

図面を１枚の用紙にレイアウトするための、レイアウト図面を生成します。同時にモデルを配置するためのレイアウトビューポートも配置できます。

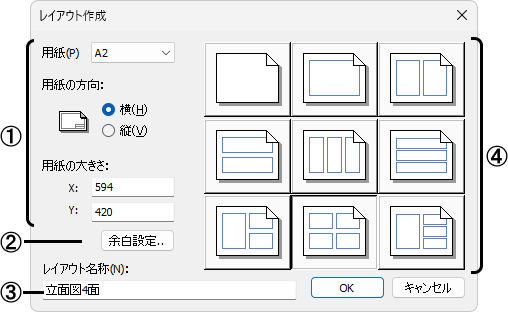

■ダイアログ

①作成するレイアウトの用紙の大きさや方向を設定します。

[用紙]

用紙サイズ(自由、A0～A6、B0～B6、Letter、Legal)を選択します。

[用紙の方向]

用紙の方向を選択します(縦／横)。

[用紙の大きさ]

ＸＹの長さを入力して、用紙のサイズを設定できます。

• [用紙]で用紙サイズを設定すると、自動的に[用紙の大きさ]が設定されます。

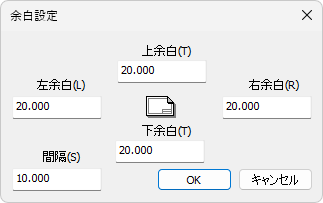

②余白設定ダイアログを表示します。ここでは用紙とビューポートの位置、ビューポート間の余白を設定します。

[上余白]/[下余白]/[左余白]/[右余白]

用紙の端からビューポートの距離を指定します。

[間隔]

画像と画像の間隔を設定します。

③レイアウトの名称をキーボードから文字を入力します。設定できる文字数は、半角で256文字(全角で128文字)までです。

• 既存のレイアウト名称と異なる名称を入れてください。

④作成したレイアウト内に配置するビューポートの数と位置を選択します。

■操 作

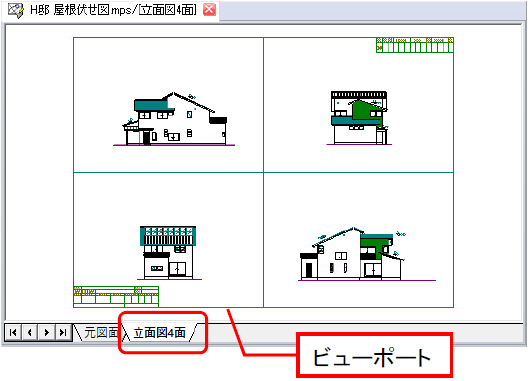

[OK]ボタンをクリックすると、新規ウィンドウに指定したビューポートを配置したレイアウト図面が表示されます。

• ビューポートの境界線は現在設定されている属性で作図されます。

補足

• 【図形のプロパティ】または【プロパティパレット】、【ビューポート設定】コマンドで、選択したビューポートの縮尺や基点などを編集できます。
• 【ピンセット】コマンドの｢ストレッチ｣でビューポートのサイズを変更できます。

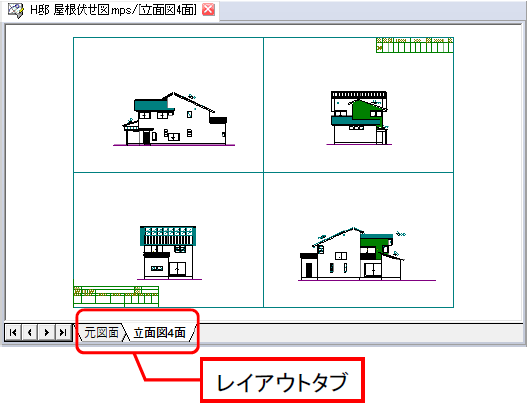

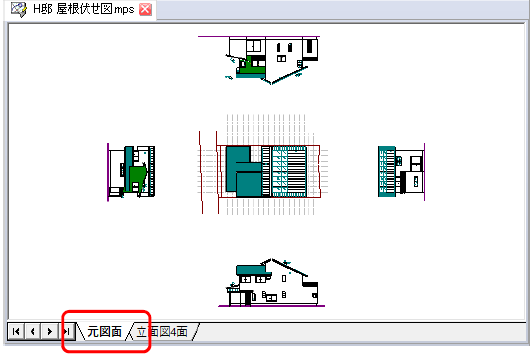

• 【環境設定】コマンドの「図面」－「ウィンドウ」－[☑タブでレイアウトを切り替える]にすると、作業ウィンドウ下にレイアウトタブが表示され、元図面とレイアウトの表示を切り替えられます。

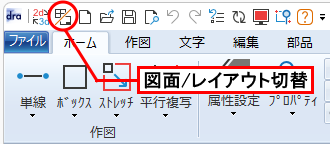

• レイアウトタブが非表示の場合は、クイックアクセスツールバーの【図面/レイアウト切替】コマンドで、元図面とレイアウトの表示を切り替えられます。

※LE版では、「2次元/3次元切替」アイコンは表示されません。
