リンクアイテムの挿入

外部ファイルへのリンクを図面に挿入します。

挿入した外部ファイルのリンクは、ファイルタイプに従ってアイコンで表示されます。

【リンクアイテムの再生】コマンドで表示、再生できます。

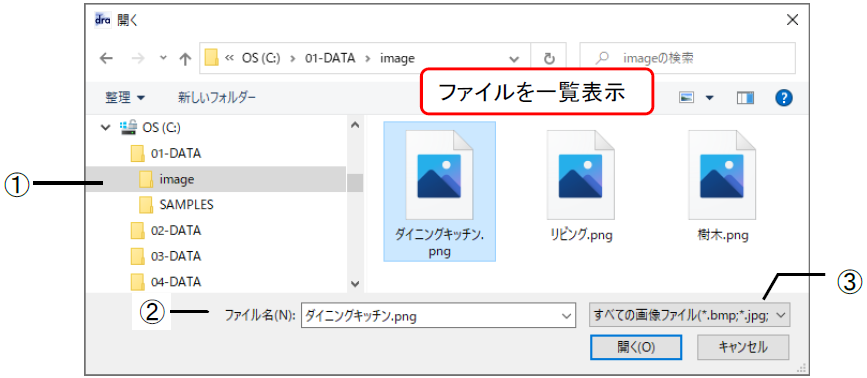

■ダイアログ

①ファイルのあるドライブ、フォルダ―を指定します。

②一覧表示からファイルを指定します。

③読み込むファイルの種類を選択します。

■操 作

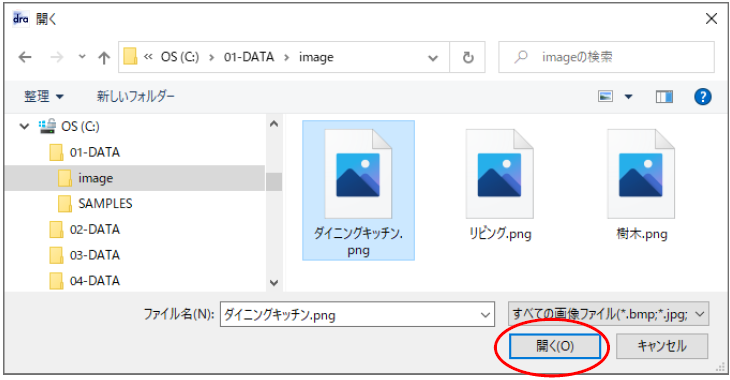

１．挿入する外部ファイルのパスおよびファイルを選択し、[開く]ボタンをクリックします。

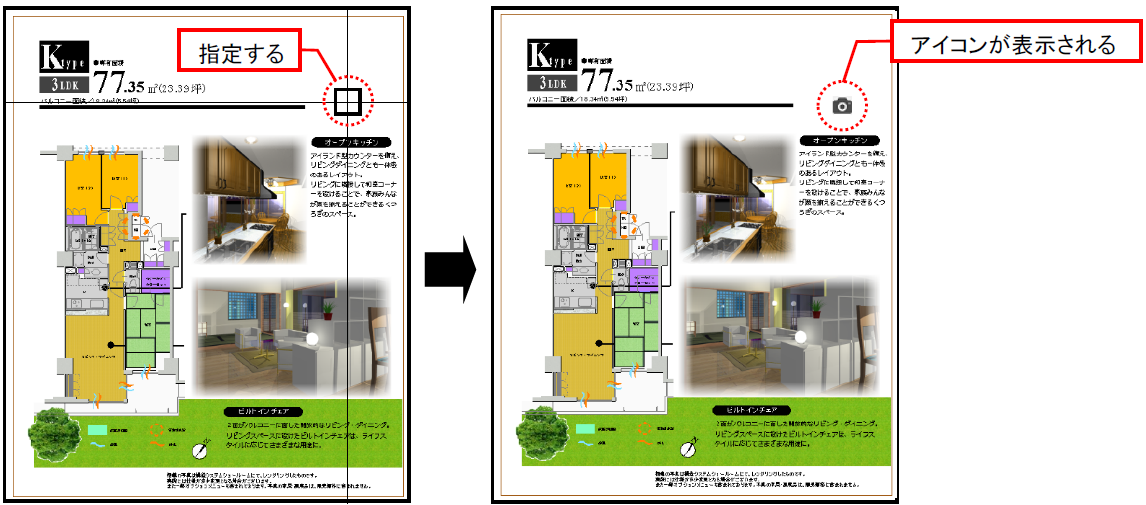

２．リンクを挿入する位置を指定します。選択したファイルタイプのアイコンが表示されます。

• コマンドを実行しなくとも、エクスプローラーからファイルを画面上にドラッグ＆ドロップしても、配置できます。

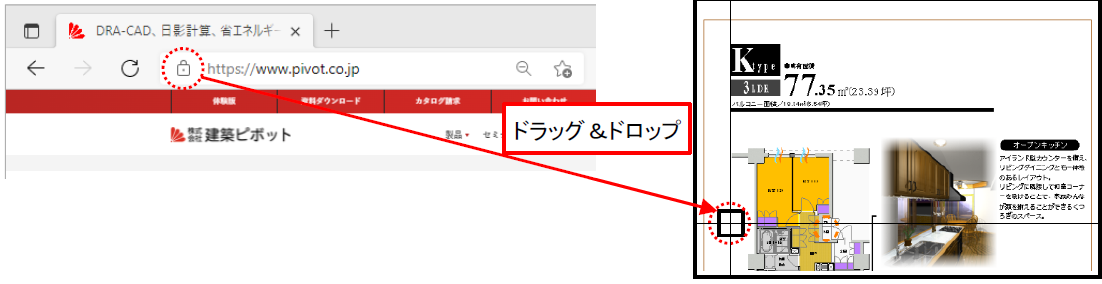

• URLの挿入は、【リンクアイテムの挿入】コマンドでは行えません。Webブラウザから、URLのアイコンを
  DRA-CADの画面上にドラッグ＆ドロップします。

• アイコンは印刷されません。
• 基点はアイコンの中央中になります。
• 【リンクアイテムの再生】コマンドやダブルクリックで、挿入したリンクを表示・再生できます(関連付けられたプログラムが起動します)。

補足

• 挿入した外部ファイルのリンクはファイルタイプにしたがって、下記の分類でアイコンで表示されます。

• 過去バージョンとその他のCADファイル形式で保存した場合、リンクアイテムの要素は削除されます。

• 【図面設定】コマンドで、画像を同梱する場合には、同じファイル名の画像は、ひとつしか利用できません。【画像挿入】や【画像ハッチング】、【リンクアイテムの挿入】コマンドで図面に埋め込んだ画像がこれに当たります。

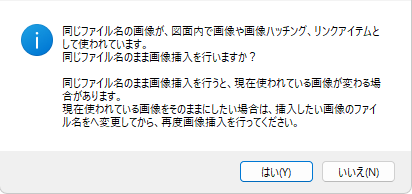

  画像を同梱しない場合は、同じファイル名でも違う場所にあるものは、違うものとして扱われます。ただし、最初は同梱しない場合でも、途中で同梱した場合には、同じファイル名の画像は、どれかひとつの画像に変わります。そのため、同一ファイル名の画像を、新たに画像挿入したり、画像ハッチングで利用したり、リンクアイテムとして挿入する際に、下記のようなメッセージボックスが表示されます。

[はい]ボタンをクリックすると、画像が変わる場合があります。現在使われている画像をそのままにしたい場合は、挿入したい画像のファイル名を変更してから再度、画像挿入を行ってください。
