引出線編集

[リボンメニュー]		[編集(E)]メニュー→[ピンセット(Z9)]→[引出線編集(2)]
[コマンド名称]		LEADEREDIT
[コマンドコード]		J785
[ショートカット]		－
[ポップアップメニュー]		－
[プルダウンメニュー]		[修正(M)]→[引出線編集(4)]

引出線の編集(文字編集、移動、複写)をします。

【旧引出線】コマンドで作図された引出線には対応していません。
引出線の文字囲みには対応していません。

■操作

[矢印側端点のストレッチ]

ストレッチする引出線を指定(基点を指示)し、移動先を指定します。

[Ctrl]キーを押しながら移動先を指定すると、自由な方向に編集できます。

[文字側端点のストレッチ]

ストレッチする引出線を指定(基点を指示)し、移動先を指定します。

[Ctrl]キーを押しながら移動先を指定すると、文字列の位置はそのままで引出線の長さを変更します。

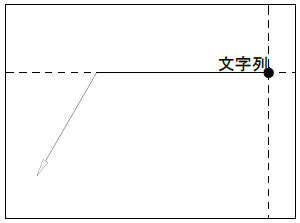

(文字列の両端近くを指定すると、スナップして文字列に引出線の端点を合わせることができます。)

[文字側引出線のストレッチ]

移動する文字側引出線の中点付近を指定(基点を指示)し、移動先を指定すると、角度固定で移動します。

[Ctrl]キー+文字側引出線のストレッチ]

[Ctrl]キーを押しながらストレッチする文字側引出線の中点付近を指定(基点を指示)し、移動先を指定すると、文字側引出線の長さは固定で、自由な方向に編集できます。

[Shift]キー+文字側引出線のストレッチ]

[Shift]キーを押しながらストレッチする文字側引出線の中点付近を指定(基点を指示)し、移動先を指定すると、引出線の長さ、角度を変えずに象限を移動できます。

[文字直接編集]

文字編集する引出線の文字列をダブルクリックし、文字列を編集します。

[文字位置調整]

[Ctrl]キーを押しながら、文字側端点をダブルクリックすると、文字位置を調整します。

文字編集で文字位置がずれた場合などに有効です。
文字原点が変更される場合があります。

[移動]

[複写]も同じ操作になります。

移動する引出線の矢印側線分の中点付近を指定(基点を指示)し、移動先を指定します。

[Ctrl]キーを押しながら移動先を指定すると、引出線を複写します。
