引出線

引出線を作図します。

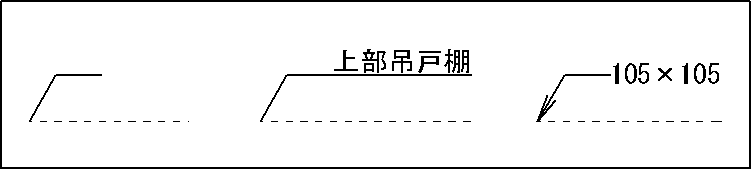

引出線を描く場合、カーソルの水平方向を基準として描きます。引き出す方向により下図のようになります。

引出線の記入位置の指定や、矢印・文字・文字囲みを記入することもできます。

引出線図形データで作図します(『ユーザーズマニュアル』の「第２章DRA-CADの概要」の「2.4.7定義図形■引出線図形」を参照)。

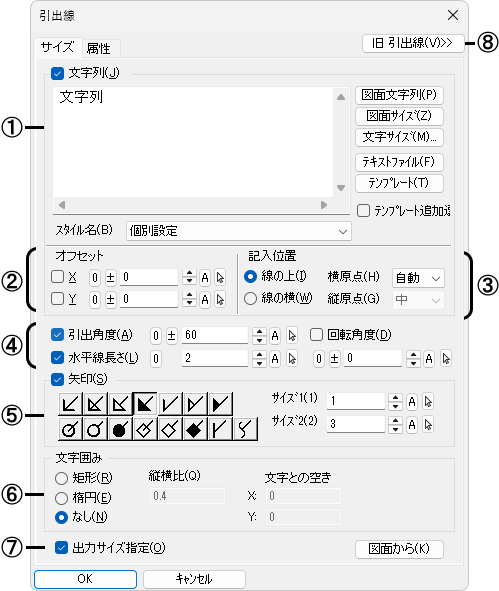

■ダイアログ

〔サイズ〕タブ

①文字を記入する場合に☑し、記入する文字列を入力します(詳細は【文字記入】コマンド参照)。

[図面文字列]ボタン

図面から記入する文字列を取得することができます。

[図面サイズ]ボタン

図面上の文字を指定して、その属性やサイズなどを取得します。

[文字サイズ]ボタン

文字サイズ設定ダイアログを表示し、記入する文字列のサイズを設定します。

[テキストファイル]ボタン

ファイルを開くダイアログを表示し、選択したテキストファイルの文字データすべてを記入する文字列として取得できます。

[テンプレート]ボタン

文字テンプレートダイアログを表示し、テンプレートファイルから記入する文字列を取得できます。

[テンプレート追加選択]

複数のテンプレート文字列を続けて選択する場合に☑します。
☐の場合は、入力されている文字列が新しく選択した文字列と置き換わります。

[スタイル名]

文字スタイルを選択します(詳細は【文字スタイル登録】コマンドを参照)。

②引出線から文字を離して記入する場合に☑し、その距離を設定します。

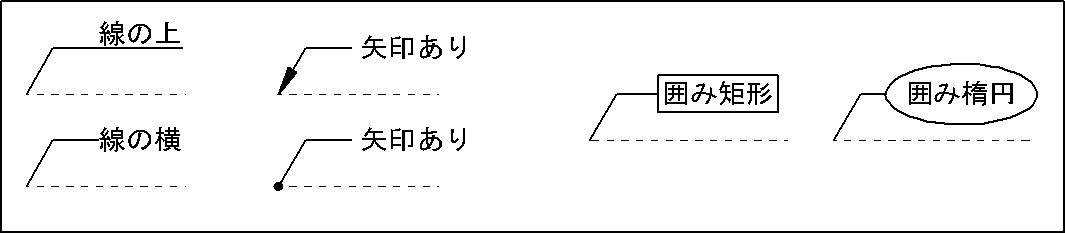

③文字を記入する位置を指定します。

[線の上]

引出線の上に文字が記入され、文字の縦方向の原点は下に設定されます。

[線の横]

引出線の端部の横に文字が記入され、文字の原点は通常左に設定されます。

[横原点]

文字原点の横方向の位置を[自動/左/中央/右]から選択することができます。

• [自動]の場合は、左側に文字を引き出して作図すると文字原点位置が右に、右側に引き出して作図すると文字原点位置が左に設定されます。

[縦原点]

[線の横]に作図する場合に、縦方向の文字原点位置を[上/中/下]から選択することができます。

④設定する項目を☑します。

[引出角度]

引出線の角度を設定します。☐の場合は、図面から角度を指定します。

[水平線長さ]

引出線の水平線分の長さを設定します。☐の場合は、図面から長さを指定します。

[回転角度]

引出線全体を回転して作図する場合に☑し、その角度を設定します。

⑤端部に矢印を付ける場合に☑し、その種類とサイズなどを指定します(詳細は【寸法線】コマンド参照)。

[サイズ1]

矢印の向きに対して垂直方向のサイズまたは円(○)の直径を設定します。

[サイズ2]

矢印の向きに対して水平方向のサイズを設定します。

⑥文字を囲む図形を指定します。

[縦横比]

[楕円]を指定した場合に、Ｘ方向を１としてＹ方向に掛ける倍率を設定します(詳細は【線分円】コマンド参照)。

[文字との空き]

[矩形]、[楕円]を指定した場合に、文字囲みと文字の間に空きを設定します。

• 〔サイズ〕タブで[☑出力サイズ指定]の場合は、出力サイズを入力してください。

[図面から]ボタン

文字囲み形状を図面から参照します。

⑦出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。

⑧旧引出線ダイアログを表示します(詳細は[旧引出線]参照)。

• 【環境設定】コマンドの「その他」－「図面」－[☑旧引出線コマンドを使う]の場合に、表示されます。

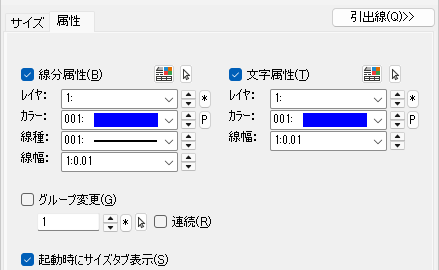

〔属性〕タブ

①線分、文字の属性(レイヤ･色･線種･線幅)を指定して作図する場合に☑し、その番号を設定します。☐の場合は、現在の書き込み属性で作図します。

②グループ番号を変更して作図する場合に☑し、その番号を設定します。

• [☑連続]にすると、引出線を1つ作図するごとに、グループ番号を更新します。

③次回コマンド起動時またはダイアログの再表示時に〔サイズ〕タブを表示します。☐の場合は、前回ダイアログを閉じた時のタブが表示されます。

[旧引出線]ボタンをクリックすると、旧引出線ダイアログを表示します。

• 【環境設定】コマンドの「その他」－「図面」－[☑旧引出線コマンドを使う]の場合に、表示されます。
  [旧引出線]では、普通の線分や文字データで引出線を作図します。

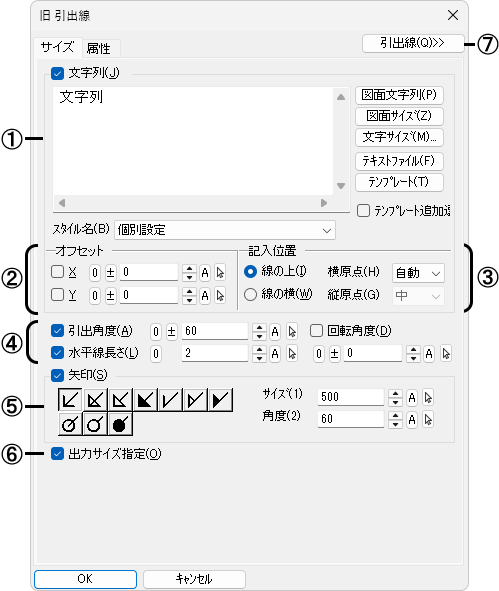

■ダイアログ

〔サイズ〕タブ

①文字を記入する場合に☑し、記入する文字列を入力します(詳細は[引出線]を参照)。

②引出線から文字を離して記入する場合に☑し、その距離を設定します(詳細は[引出線]を参照)。

③文字を記入する位置を指定します(詳細は[引出線]を参照)。

④設定する項目を☑します(詳細は[引出線]参照)。

⑤端部に矢印を付ける場合に☑し、その種類とサイズを指定します(詳細は【矢印】コマンド参照)。

[サイズ]

矢印線(＜)の奥行き、または円(○)の直径を設定します。

[角度]

矢印線(＜)の角度を設定します。

• [､､]タイプの角度は無効です。

  ---

⑥出力時のサイズで指定します(詳細は[引出線]参照)。

⑦引出線ダイアログを表示します(詳細は[引出線]参照)。

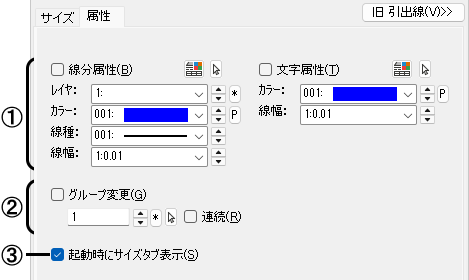

〔属性〕タブ

詳細は[引出線]を参照してください。

■操 作

[☑引出角度]/[☑水平線長さ]

開始点を指示します。終了点を指示すると、設定した角度、水平線長さの引出線が描けます。

• [☑引出角度]/[☐水平線長さ]も同じ操作になります。ただし、終了点の指示で水平線長さを自由に作図できます。

[☐引出角度]/[☐水平線長さ]

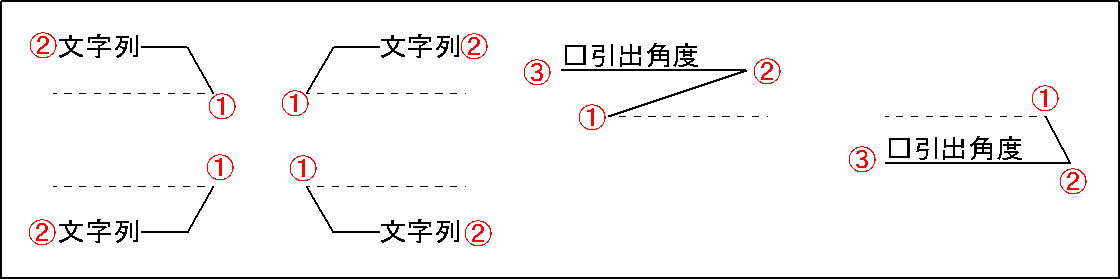

１．開始点を指示し、角度を指示します

２．終了点を指示すると、図面から指定した角度・水平線長さの引出線が描けます。

• [☐引出角度]/[☑水平線長さ]も同じ操作になります。ただし、終了点の指示で水平線長さは設定されていますので、作図方向を指定します。

補足

• [☐引出角度]の場合は、任意の角度で作図できます。
  この場合、[Shift]キーを押しながら操作すれば引出角度のスピンボタンに設定された角度ごとに角度が設定できます。

(例：スピンボタンの設定が“30”の場合には、30°ごとに角度が変わります。)

• 【図形のプロパティ】コマンドまたは【プロパティパレット】で引出線の文字列の修正などをすることができます。また、【ストレッチ】または【ピンセット】コマンドでも変形することができます。
• 【単一選択】でプリミティブとして選択することができます。
  また、【分解】コマンドを実行すると、個々のプリミティブ(線分､円､文字など)になります。
• エディットボックス内で右クリックすると、編集メニューが表示されます(詳細は【文字記入】コマンドを参照)。
