ラベル属性編集
[リボンメニュー] | [部品(P)]メニュー→[ラベル属性編集(E)] | |
[コマンド名称] | LABELEDIT | |
[コマンドコード] | J730 | |
[ショートカット] | － | |
[ポップアップメニュー] | 10ページ | |
[プルダウンメニュー] | [複合/外部図形(O)]→[ラベル属性編集(N)] | |
ラベルの属性編集を行います。
配置したラベル文字列、ラベル定義を編集します。
[ラベルを含む配置されたブロックを選択した場合]

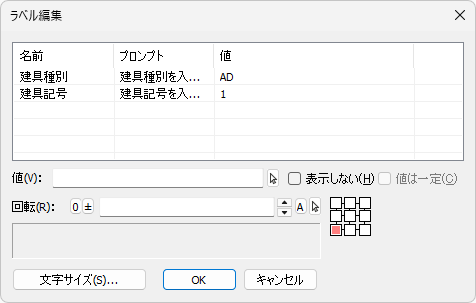

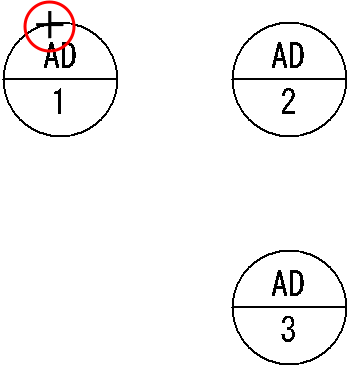

１．ラベルを含む配置されたブロックを選択すると、ラベル編集ダイアログに選択したブロックのラベル情報が表示されます。

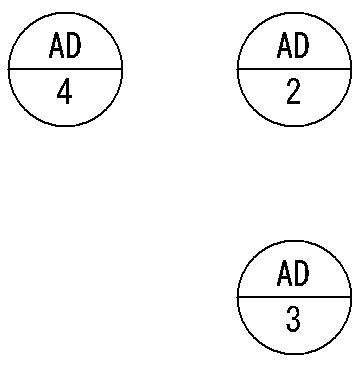

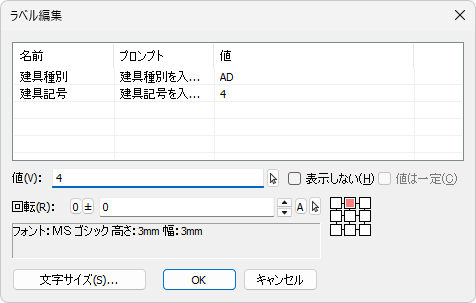

２．値を変更すると、ブロックのラベルの値が変更されます。
[ラベルを選択した場合]

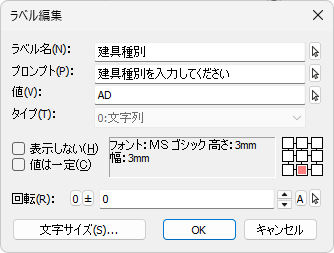

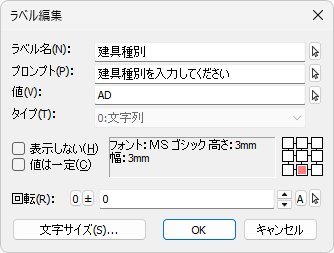

１．ラベルを選択すると、ラベル編集ダイアログに選択したラベルの情報が表示されます。

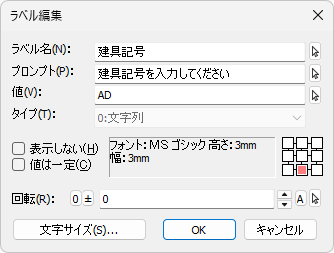

２．ラベル名を変更します。
■ダイアログ

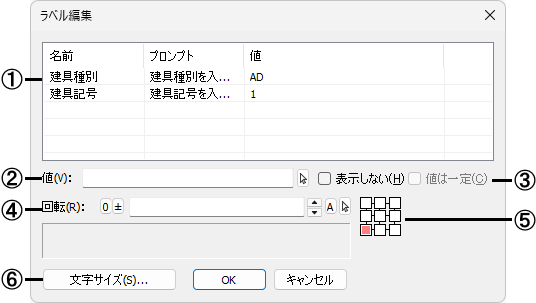

〔ブロックを選択した場合〕
①ラベルリスト
ブロックに定義されているラベルが一覧表示されます。ここから設定するラベルを選択します。
②ラベルリストから選択したラベルの値を変更します。
③ラベルリストから選択したラベルに関する設定項目を☑します。
[表示しない]
ラベル文字列の表示/非表示の指定を行います。
[値は一定]
ラベル値の入力時に値の変更をする/しないの指定を行います。
④文字の原点位置を変更します。
⑤回転する場合に、その角度を設定します。
⑥文字サイズ設定ダイアログを表示し、ラベルリストから選択したラベルの文字サイズを変更します(詳細は【文字記入】コマンド参照)。
〔ラベルを選択した場合〕
詳細は【ラベル作成】コマンドを参照してください。
補足
