線分連結

[リボンメニュー]

[編集(E)]メニュー→[線分連結(ZG)]→[線分連結(1)]

[コマンド名称]

JOIN

[コマンドコード]

J32

[ショートカット]

－

[ポップアップメニュー]

３ページ

[プルダウンメニュー]

[修正(M)]→[線分連結(J)]

線分と線分、円弧と円弧、線分と円弧などを連結します。

■説 明

連結する一方の線分・ポリラインまたは円弧・楕円弧と、もう一方の線分・ポリラインまたは円弧・楕円弧を指定し、連結します。下図のように、指定する位置により連結結果が異なります。

[線分と線分]

[線分と円弧]

[円弧と円弧]

[円と円]

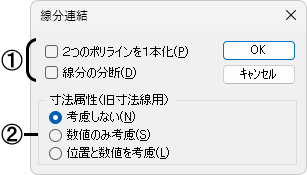

■ダイアログ

①設定する項目を☑します。

[ポリラインの１本化]

２つのポリラインを結んで連結します。

[線分の分断]

同じ線分上の２点を指定することで２本の線分に分断できます。

②【寸法線】コマンドの｢旧寸法線｣、【通り心】コマンドの｢旧通り心｣で作図した寸法線などの寸法属性数値の編集方法を指定します。

[考慮しない]

通常の線分として編集します(寸法値は変りません)。

[数値のみ考慮]

数値の位置は変えず、寸法値のみ再計算します。

[位置と数値を考慮]

数値の位置と寸法値を考慮して編集します。

[考慮しない]

[数値のみ考慮]

[位置と数値を考慮]

■操 作

例：線分と線分

連結する一方の線分を指定します。連結するもう一方の線分を指定すると、線分が連結します。

補足
