画像線分化

白黒画像を線分に変換します。

白黒１ビット画像または４ビットカラー画像から線分を抽出、線分データに変換し、DRA-CADの図面中に貼り付けることができます。
また、すでに挿入されている画像をそのままの位置で線分化したり、画像の範囲を指定して一部だけを線分化することもできます。

• 図面に画像を配置していない場合は、画像データを開いて変換することができます。

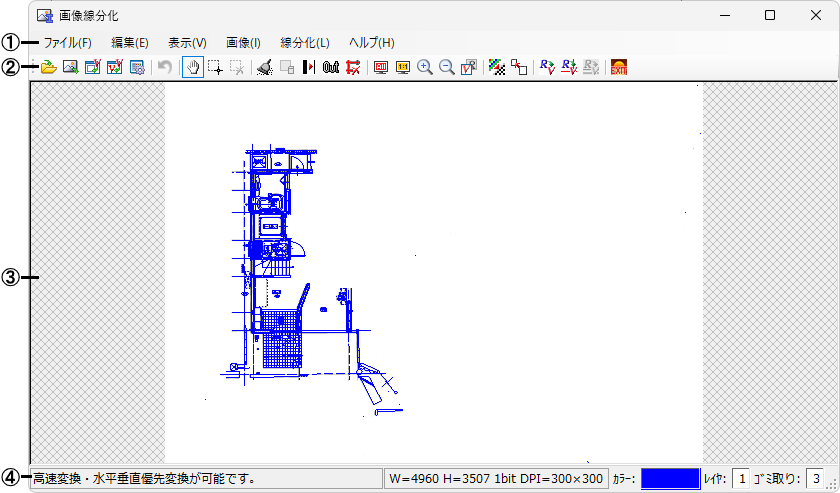

■ダイアログ

①メニューバー

コマンドを選択するプルダウンメニューを表示します。

②ツールバー

よく使われるコマンドがアイコンで表示されています。それぞれのアイコンの上にマウスポインタを移動すると、コマンド名が表示されます。また、変換する画像(白黒１ビット画像または４ビットカラー画像)や変換後により、表示されるコマンドが異なります。

③画像を表示します。

１ビットカラー(白黒)画像で縮小表示される場合は、見やすいように白黒を補間したグレーで表示します。

• 画像サイズの確認の目安として500ピクセル角のグリッドが表示されます。

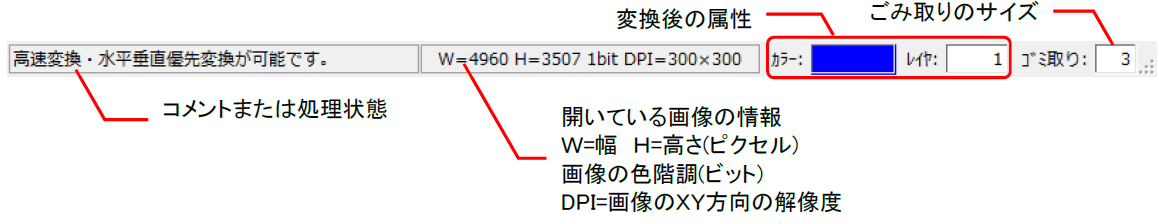

④ステータスバー

読み込んだデータの諸情報や変換時の属性を表示します。

• 「カラー｣「レイヤ」「ごみ取り」をクリックすると、環境設定ダイアログが表示されます。

[開く]

ファイルを開くダイアログが表示され、画像ファイルを読み込みます(詳細は【開く】コマンドを参照)。

対応ファイル形式：BMP､JPG､TIF､PNG､JPEG2000

[挿入画像を開く]

【画像挿入】コマンドで図面に配置された画像を指定して開きます。確認のダイアログが表示されます。

• [挿入画像を開く]で画像を指定して挿入画像に合わせて配置する場合は、挿入画像の拡大・縮小・回転を考慮して線分化します。

[クリップボードから取り込み]

クリップボードに有効な画像がある場合、その画像を取り込みます。

[画像に合わせて配置]

変換した線分を挿入画像に合わせてDRA-CADの画面に配置します。

[任意の位置に配置]

変換した線分を図面のDRA-CADの画面の任意の位置に配置します。

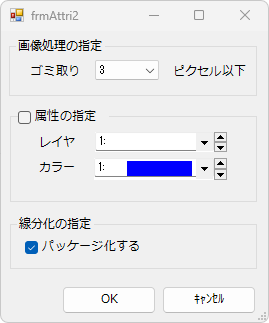

[環境設定]

環境設定ダイアログが表示され、線分化処理の詳細を設定します。

[画像処理の設定]

[ゴミ取り]をする場合の処理サイズ(ピクセル)を設定します。

[属性の指定]

線分のレイヤ、カラーを指定します。☐の場合は、現在の書込レイヤとカラーで線分を作成します。

[線分化の指定]

線分化した図形をひと固まりにする場合に、[☑パッケージ化する]にします(詳細は【パッケージ作成】コマンドを参照)。択します。

[閉じる]

画像線分化コマンドを終了します。

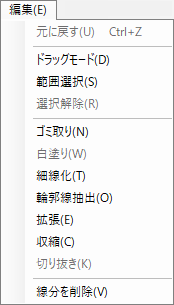

[元に戻す]

変更された画像を、変更前の状態に戻します。

[(やり直し)]

【元に戻す】コマンドで一度取り消した操作をやり直します。

• [元に戻す]と[やり直し]は切り替わります。

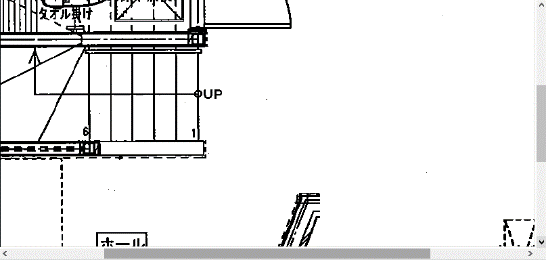

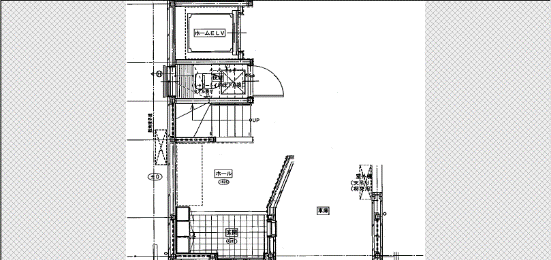

[ドラッグモード]

画像ウィンドウよりも表示画像が大きい場合に、ドラッグすると、表示されている画面範囲を移動することができます。

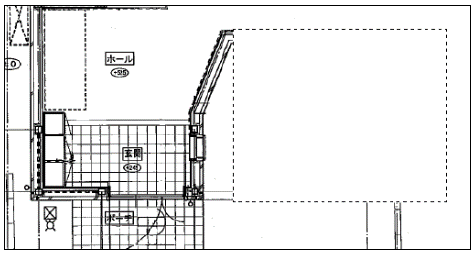

[範囲選択]

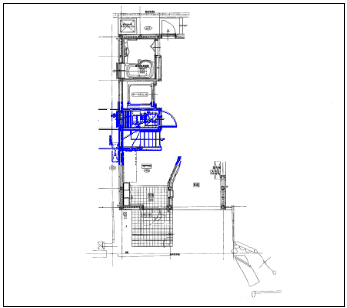

画像の編集したい範囲をドラッグして矩形で囲むと、選択した範囲が点滅する点線で表示されます。

また、選択範囲をドラッグすると、移動することができます

[選択解除]

選択した範囲を解除します。

[ゴミ取り]

画像についているゴミ(小さな黒い点)を取り除きます。[ゴミ取り]の処理サイズ(ピクセル)は、[環境設定]で設定されている処理サイズになります。

• 画像に極小の黒い点が多い場合に実行すると有効です。

[白塗り]

選択範囲を白色で塗りつぶします。

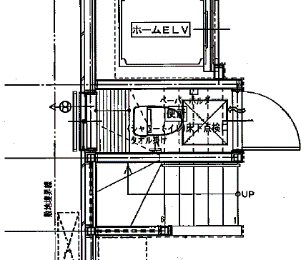

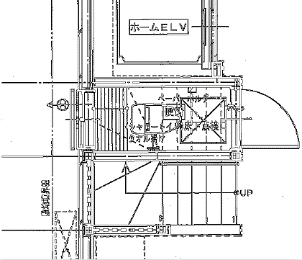

[細線化]

画像または選択範囲の黒い線を１ピクセルの線にします。

[輪郭線抽出]

画像または選択範囲の黒い範囲の輪郭線を抽出します。

[拡張]

画像または選択範囲の黒い線を拡張します。

[収縮]

画像または選択範囲の黒い線を縮小します。

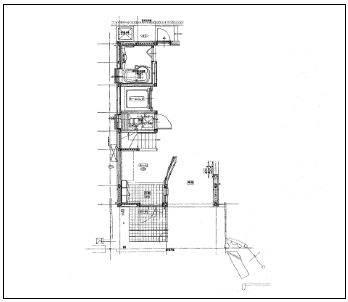

[切り抜き]

画像から指定した範囲を残して、不要な部分(範囲の外側)を削除します。

• 画像のサイズが変わっても画像解像度は変わりません。

[線分を削除]

線分化したデータを削除します。

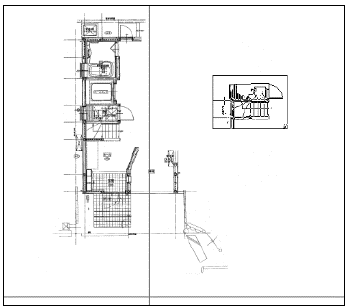

[全体表示]

画像の全体を画像ウィンドウ内に収まるように表示します。

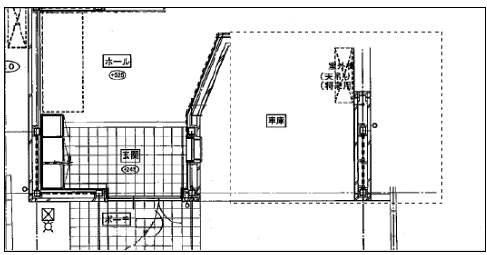

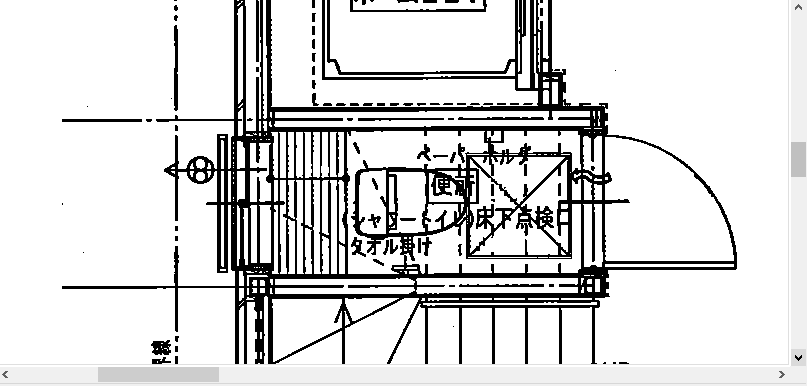

[１：１表示]

画像を1：1(画像の１ピクセルがディスプレーの１ピクセル)で表示します。

[拡大]

画面の中心を基準に拡大表示します。

• ボタンをクリックまたは[拡大]を選択するごとに一定の比率で拡大表示します。
  また、マウスのホイールを前に回転しても画面の中心を基準に拡大表示します。

[縮小]

画面の中心を基準に縮小表示します。

• ボタンをクリックまたは[縮小]を選択するごとに一定の比率で縮小表示します。
  また、マウスのホイールを前に回転しても画面の中心を基準に縮小表示します。

[画像の表示/非表示]

画像を表示／非表示します。

• [画像の表示]と[画像の非表示]は切り替わります。

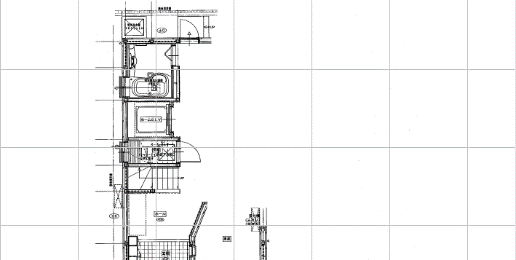

[グリッドの表示/非表示]

グリッドを表示／非表示します。

• グリッドの目盛りの単位はピクセルです。
  また、[グリッドの表示]と[グリッドの非表示]は切り替わります。

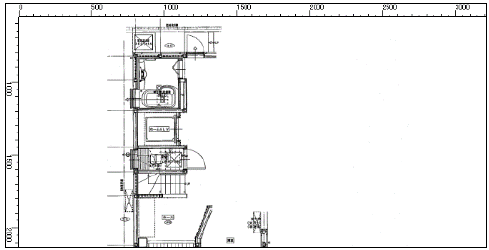

[定規の表示/非表示]

画像の左側と上側に定規を表示/非表示します。

• 定規の目盛りの単位はピクセルです。
  また、[定規の表示]と[定規の非表示]は切り替わります。

[色階調変更]

色階調変更ダイアログを表示し、色階調を変更します。変更できる色階調は[１ビット(白黒)]と[4ビットカラー(16色)]です。

• 色数を減らすと、見た目も色数が減っているのがわかりますが、色数を増やしても画像が持っている色は増えませんので、見た目は変わりません。

[１ビット(白黒)]

画像内の色数を１ビット(２色-白黒)に変更します。

• [高速変換]・[水平垂直優先変換]は１ビット画像に対して実行できます。

[ディザリング]

１ピクセルでは表現できない色(輝度)の階調を数ピクセルの組み合わせによって表現する場合に☑します。

[しきい値]

スライダをドラッグして白黒を判別する値(指定範囲 １～254)を設定します。

[4ビットカラー(16色)]

画像内の色数を４ビット(16色カラー)に変更します。

• [色別変換]は４ビット画像に対して実行できます。

フルカラー画像を４ビット画像に変換すると各ピクセルの16色の近い色に分解されます。

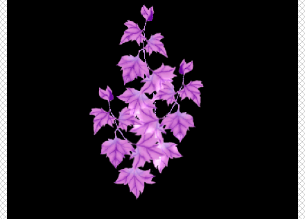

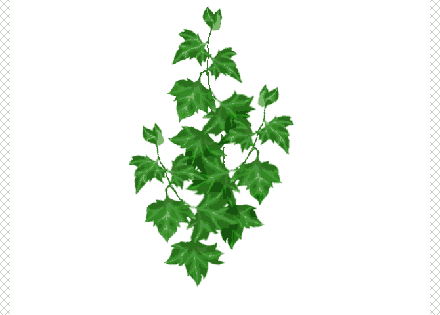

[色反転]

画像の色を反転します。

• 背景を黒にすると解析できなくなります。また、ピクセルのRGBの値は255から元の値を引いたものに変わります。０は255になり、225は0になります。

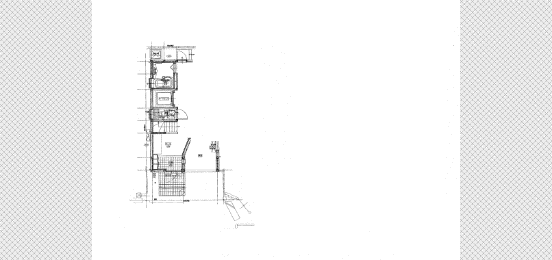

[1/2縮小]

画像を1/2に縮小します。

• 線分化のスケールを合わせるために画像解像度は1/2になります。

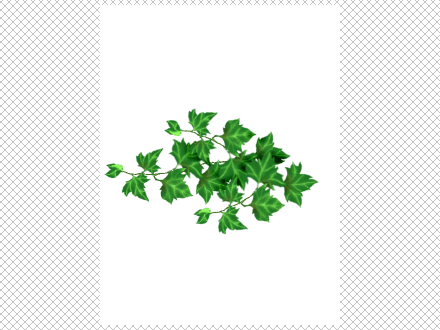

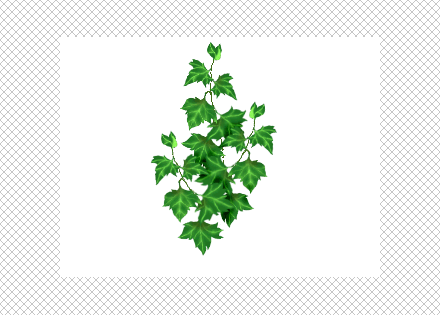

[左90度回転]

画像を反時計回りに90度回転します。

[右90度回転]

画像を時計回りに90度回転します。

[左右反転]

画像を左右に反転します。

[上下反転]

画像を上下に反転します。

補足

• [挿入画像を開く]で指定した画像を回転や反転した場合は、線分も回転や反転しますので、元の画像とあわない結果になります。

[高速変換]

白黒１ビットの画像を高速に変換します。線分はポリラインとして変換されます。

• 等高線やイラストに有効です。

[水平垂直優先変換]

白黒１ビットの画像を水平垂直を優先して変換します。線分は単線として変換されます。

• 水平垂直を優先したい建築図などに有効です。

[色別変換]

４ビット(16色カラー)画像を色ごとに変換します。線分はポリラインとして変換されます。白色線分は作成しません。

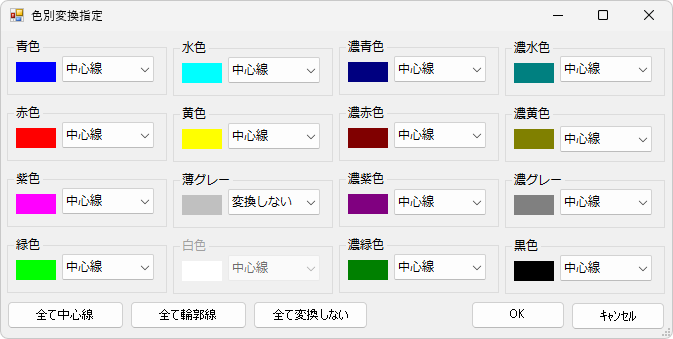

色別変換指定ダイアログを表示し、色ごとに[中心線][輪郭線][変換しない]を指定します。

[中心線]

その色の中心線を線分化します。線画に対して有効です。

[輪郭線]

その色の輪郭線を線分化します。ベタ塗り部分に対して有効です。

[変換しない]

その色は変換しません。変換しない色が多いほど変換スピードは速くなります。

[全て中心線]

すべての色を中心線にします。

[全て輪郭線]

すべての色を輪郭線にします。

[目次]

画像線分化コマンドのヘルプダイアログを表示します。

[バージョン情報]

画像線分化コマンドのバージョンを表示します。

補足

• 変換後の線本数を少なくするには[ゴミ取り][1/2縮小]を実行すると、有効です。特に大きな画像の場合は、[1/2縮小]は変換スピードが速くなり、変換結果が向上する場合があります。
