画像ハッチング

【ハッチング図形】コマンドの〔画像〕タブのダイアログが表示され、指定した領域に登録した画像のハッチング図形を作成します。

• ハッチング図形の詳細な説明については【ハッチング図形】コマンドを参照してください。

レンガやタイルなどの模様の画像を閉じたポリラインに貼り付けて表現ができます。素材をデジタルカメラで撮る、【画像編集】コマンドやペイントなどの画像を編集するアプリケーションで画像ファイル(bmp､jpg､jpeg､tif､tiff､png)を作成するなどの方法で、貼り付ける画像ファイルはあらかじめ用意しておきます。

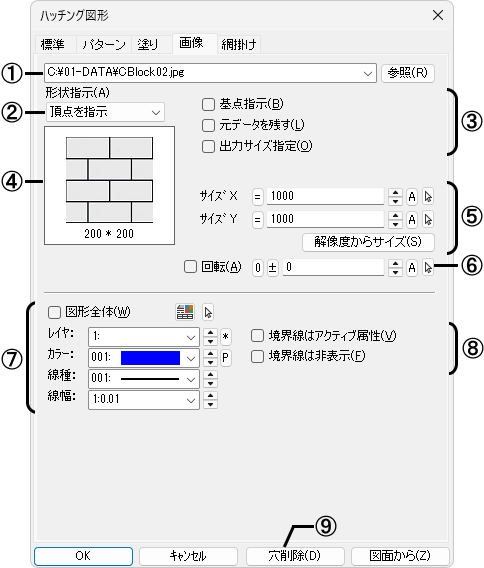

■ダイアログ

①画像のあるフォルダ、ファイルを設定します。
[参照]ボタンをクリックすると開くダイアログを表示し、貼り付ける画像ファイルを指定します(詳細は【開く】コマンドを参照)。

②ハッチングする形状を設定します。

[頂点を指示]

作図領域をポイントで指示してハッチングします。

[プリミティブ指示]

閉じたポリラインを指定してハッチングします。

[閉領域を検索]

クリックした位置から閉領域を検索してハッチングします。

③設定する項目を☑します(詳細は【ハッチング図形】コマンドの〔標準〕タブを参照)。

④①で指定した画像ファイルが表示されます。

⑤画像１枚の大きさを設定します。
XとYの設定により、拡張ポリラインに貼り付ける枚数が決まります。
例えば、サイズX/Y500と設定すると、X/Y1000㎜の拡張ポリラインには、２枚の画像ファイルが貼られます。

[解像度からサイズ]ボタン

指定した画像に印刷を考慮した解像度が設定されている場合、[解像度からサイズ]ボタンを利用すると、画像が意図した印刷されるサイズで配置されます。

⑥画像ハッチングに傾斜を付ける場合に☑し、その角度を設定します(詳細は【ハッチング図形】コマンドの〔標準〕タブを参照)。

⑦境界線を含めた図形全体の属性を設定する場合に☑します(詳細は【ハッチング図形】コマンドの〔標準〕タブを参照)。

⑧設定する項目を☑します(詳細は【ハッチング図形】コマンドの〔標準〕タブを参照)。

⑨中抜き(穴を作成)したハッチング図形の穴を削除します(詳細は【ハッチング図形】コマンドの〔標準〕タブを参照)。

補足

• 作成されたハッチング図形は１つのパッケージになっており、【単一選択】でプリミティブとして選択することができます。
• 【ストレッチ】または【ピンセット】コマンドなどで変形することができ、変形した形状に追従してハッチングされます。
• 【分解】コマンドを実行すると、ポリラインになり、画像データは削除されます。
• 【環境設定】コマンドの「操作」－「コマンド」－｢コマンド実行中のESCキー｣を[ひとつ戻る]に設定している場合、ポイントを指示後、[Esc]キーを押すと、編集メニューが表示されます。
• 【図形のプロパティ】コマンドまたは【プロパティパレット】でハッチング図形の基点などを変更することができます。
• 参照元の画像ファイルを移動または削除すると、使用した画像データは表示されません。
  ただし、以下のコマンドで「ファイル内に保存する（MPZ/MPX/MPS/MPUW)」の[外部参照(シンボル・画像)]に☑して保存すると、画像データも図面と一緒に保存されます。
  －【名前をつけて保存】コマンドの[オプション]
  －【図面設定】コマンドの〔全般〕タブ
• 参照元の画像ファイルが変更された場合、使用した画像データは【環境設定】コマンドの「その他」－「図面」－[外部参照ファイルの更新]で選択した方法で、更新します。
• DRA-CAD8以前では、ハッチング図形内の画像は表示されません。
• 【図面設定】コマンドで、画像を同梱する場合には、同じファイル名の画像は、ひとつしか利用できません。【画像挿入】や【画像ハッチング】、【リンクアイテムの挿入】コマンドで図面に埋め込んだ画像がこれに当たります。

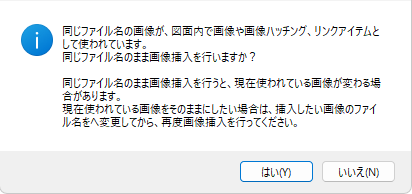

  画像を同梱しない場合は、同じファイル名でも違う場所にあるものは、違うものとして扱われます。ただし、最初は同梱しない場合でも、途中で同梱した場合には、同じファイル名の画像は、どれかひとつの画像に変わります。そのため、同一ファイル名の画像を、新たに画像挿入したり、画像ハッチングで利用したり、リンクアイテムとして挿入する際に、下記のようなメッセージボックスが表示されます。

[はい]ボタンをクリックすると、画像が変わる場合があります。現在使われている画像をそのままにしたい場合は、挿入したい画像のファイル名を変更してから再度、画像挿入を行ってください。
