壁(N値/壁量/直下)の作図

在来木造建築物の耐力壁を作図します。

面材と筋かいの種類を選択し、在来木造建築物の各階の耐力壁を作図します。各壁データは、閉じたポリラインのパッケージデータとして現在の書き込み属性で作成されます。

■ダイアログ

①作図する壁の種類を選択します。

[耐力壁]

耐力壁を作図する場合に選択します。

[準耐力壁]

準耐力壁を作図する場合に選択します。

  ★準耐力壁を考慮した壁量計算は、2025年4月に施行される予定です。

②作図する面材の種類を選択します。

[大臣認定]

0.5から5.0までの範囲内において国土交通大臣が定める数値を選択します。

[その他]

面材の種類と倍率をキーボードから直接入力またはリストから選択することができます。
[リスト編集]ボタンをクリックするとWindowsの「メモ帳」などのテキストエディターが起動し、リストに表示される項目を編集することができます。

③作図する筋かいの種類を選択します。

[たすき]

筋かいをたすきに入れた場合に☑します。

★壁倍率は２倍として計算します(最大5.0)。

★2024年4月に施行される壁量計算では、耐力壁は面材と筋かいの組み合わせで最大7.0まで計算可能です。
【木造壁量計算】コマンドで「新しい壁量等の基準（案）に対応した早見表（案）」を選択した場合に、2024年4月に施行される壁量計算がされます。

④設定ダイアログが表示されます。ここでは、作図する壁データについて設定します。

[壁厚]

作図する壁データの厚さを設定します。

[倍率文字]

作図する壁データの壁倍率の表示の有無を設定します。

[塗りつぶし]

作図する壁データの塗りつぶしの有無を設定します。

[文字サイズ]

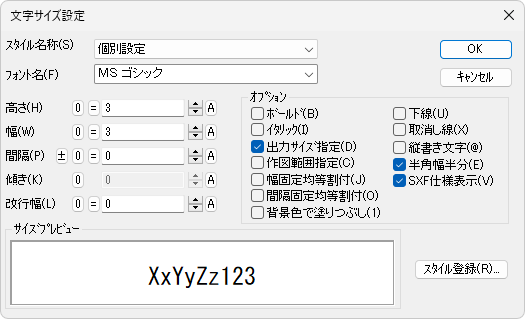

文字サイズ設定ダイアログを表示し、倍率文字のサイズを設定します(詳細は【文字記入】コマンド参照)。

⑤作図した作図した１つのデータの面材と筋かいの種類を変更します。

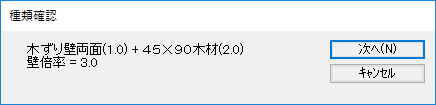

⑥作図した１つのデータを指示すると、確認のダイアログを表示し、種類を確認することができます。

■操 作

[作図]

１．面材の種類などを設定し、[作図]ボタンをクリックします。

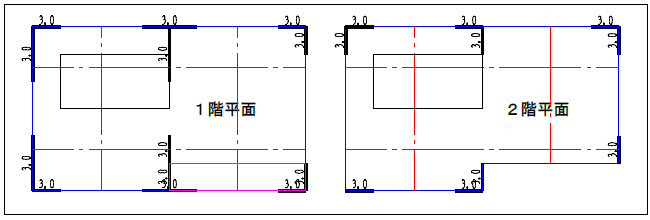

２．始点を指示し、終点を指示すると、耐力壁が描けます。

• XY軸と直行しないような壁は計算の対象外ですので、作図はできません。

筋かいがある場合は、筋かいの向きを指定します。

[一括編集 例：☑カラー：002]

１．カラーを設定し、[一括変更]ボタンをクリックします。

２．変更する壁データを選択すると、設定した壁データに変わります

３．[☑編集する壁の種類を指示]の場合は、選択した範囲からさらに変更する壁を指示すると、選択した範囲内の指示された種類の壁データが設定した壁データに変わります。

補足

• 面材と筋かいの複合の壁の場合には壁倍率を合計しますが、合計値が5.0を超える場合には5.0として扱います。
• 壁のデータは、重なる位置に作図しないように気をつけてください。重複している場合には、両方とも計算に含まれます。また、90cmに満たないような長さの耐力壁は構造上適当ではありませんが、プログラム上は有効/無効の判定はしていません。
• すべて有効な壁として扱いますので、設計者の判断で作図を行ってください。
