ハッチング図形
[リボンメニュー] | [作図(D)]メニュー→[ハッチング(ZB)]→[ハッチング(１)] | |
[コマンド名称] | HATCHEXT | |
[コマンドコード] | J465 | |
[ショートカット] | － | |
[ポップアップメニュー] | 10ページ | |
[プルダウンメニュー] | [作図(D)]→[ハッチング図形(X)] | |
指定した領域に閉じたポリラインでハッチング図形を作成します。
選択した図形または指定した閉領域を、新たにポリラインデータ(拡張ポリライン)を作成することで、ハッチング図形を作成します(『ユーザーズマニュアル』の「第２章DRA-CADの概要」の「2.4.7 定義図形 ■ハッチング図形」を参照)。

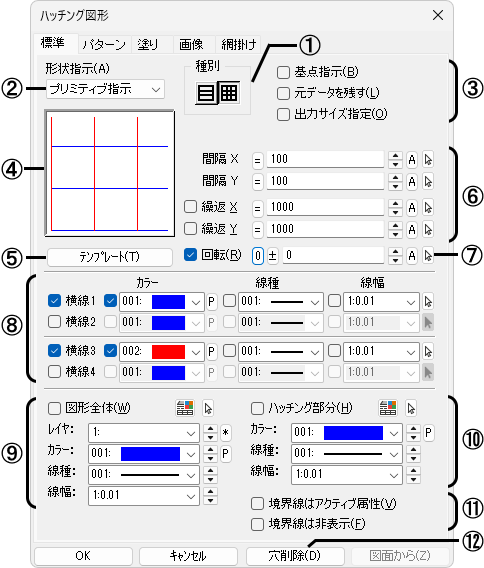

〔標準〕タブ
①ハッチングの種類を指定します。
②ハッチングする形状を設定します。
[頂点を指示]
作図領域をポイントで指示してハッチングします。
[プリミティブ指示]
ポリラインを指定してハッチングします。
[閉領域を検索] クリックした位置から閉領域を検索してハッチングします。
③設定する項目を☑します。
[基点指示]
ハッチングを描き始める基点を指示します。☐の場合は、作図領域の左下が基点になります。
[元データを残す]
②で[プリミティブ指示]を設定した場合に、ハッチング図形を作成後、元のポリラインを残します。
[出力サイズ指定]
出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。
④設定したハッチングパターンのプレビューを見ることができます。

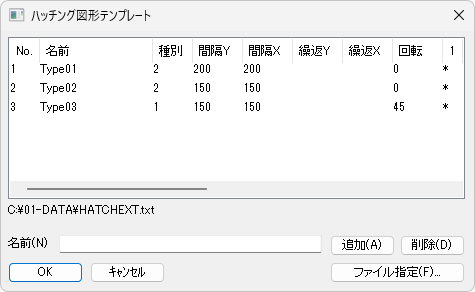

⑤ハッチング図形テンプレートダイアログを表示します。ここで選択したサイズなどがダイアログに設定されます。
[名前]にテンプレート名を入力し、[追加]ボタンをクリックすると、テンプレートダイアログに現在設定されている種別、間隔などをテンプレートに追加します。
[削除]ボタン
選択されたテンプレートを削除します。
[ファイル指定]ボタン
既存ファイルに登録されているテンプレートファイル(*.txt)を参照します。
⑥ハッチング線の間隔などを設定します。
⑦ハッチングに傾斜を付ける場合に☑し、その角度を設定します。
[] | [] | [回転] |
⑧ハッチングの作成する線を☑します。
すべて☐の場合は、拡張ポリラインのみ作成し、ハッチング線は作図されません。
また、ハッチング線の属性(カラー･線種･線幅)を個別に設定する場合に☑し、設定します。
☐の場合は、現在の書き込み属性でハッチングします。
[] | [] |
⑨境界線を含めた図形全体の属性(レイヤ･カラー･線種･線幅)を指定してハッチングする場合に☑し、その番号を設定します。☐の場合は、⑧で設定した属性でハッチングし、現在の書き込み属性で境界線を作図します。
⑩境界線を除くハッチング線の属性(カラー･線種･線幅)を一括して指定してハッチングする場合に☑し、その番号を設定します。☐の場合は、⑧で設定した属性または現在の書き込み属性でハッチングします。
⑪設定する項目を☑します。
[境界線はアクティブ属性]
ハッチングの境界線を現在の書き込み属性で作図します。
[境界線は非表示]
ハッチングの境界線を表示しないで作図します。
[☐境界線は非表示] | [☑境界線は非表示] |
⑫中抜き(穴を作成)したハッチング図形の穴を削除します。
ポイントを指示後、右クリックすると以下の編集メニューが表示されます。[☑プリミティブ指示]の場合は、表示されません。
ここでは、指示点をキャンセル、および作図を終了することができます。
|
[この図形を閉じる]を選択後に右クリックすると、以下の編集メニューが表示されます。
|

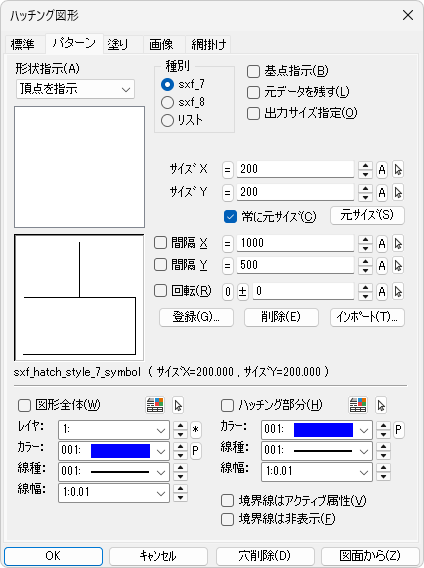

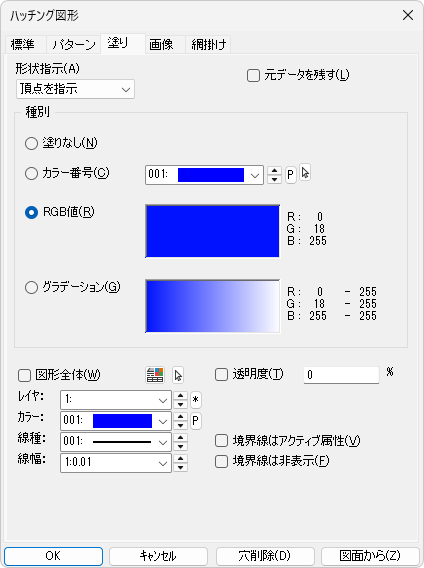

〔パターン〕タブ | 〔塗り〕タブ |
詳細は【パターンハッチング】コマンドを参照してください。 | 詳細は【塗りハッチング】コマンドを参照してください。 |

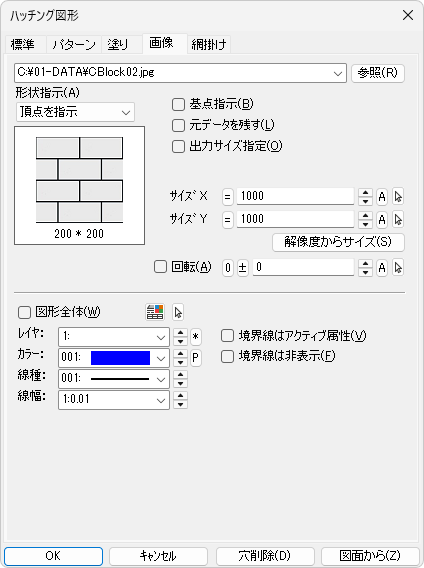

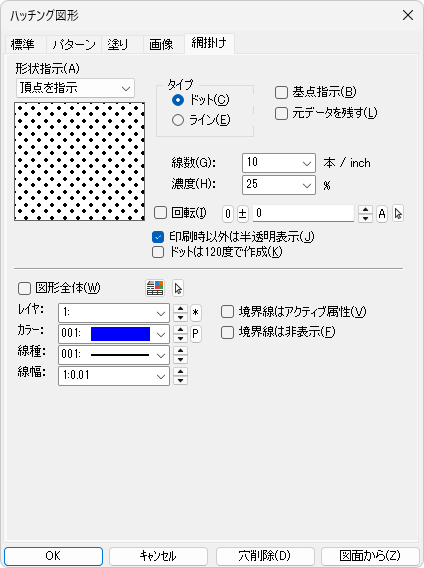

〔画像〕タブ | 〔網掛け〕タブ |
詳細は【画像ハッチング】コマンドを参照してください。 | 詳細は【網掛けハッチング】コマンドを参照してください。 |
１．１点目を指示するとラバーバンドが表示されます。２点目以降を指示します。
２．右クリックし、編集メニューを表示します。[この図形を閉じる]を指定します。
３．中抜きする場合は上記の操作を繰り返します。
４．右クリックし、編集メニューを表示します。[作図終了]を指定すると、ハッチングします。
５．[グラデーション]の場合は基点となる２点を指示すると、グラデーションでハッチングします。
[プリミティブ指示]
ハッチングするポリラインをまとめて選択すると、自動で中抜きされてハッチングします。
補足
