展開図(2D)

平面図から展開図を作成するためのベースラインを自動作図します。通り芯や建具、壁などをレイヤ名や線種情報と組み合わせて解析し、展開図を作成します。

通り芯を指定し、その範囲内にある図形の頂点から展開図のベースラインを作成します。

■操 作

１．ファイルを開き、展開図に表さない図形はレイヤを非表示にしておくと、余計な線が描かれません。ここでは、ハッチングと什器のレイヤを非表示にします。

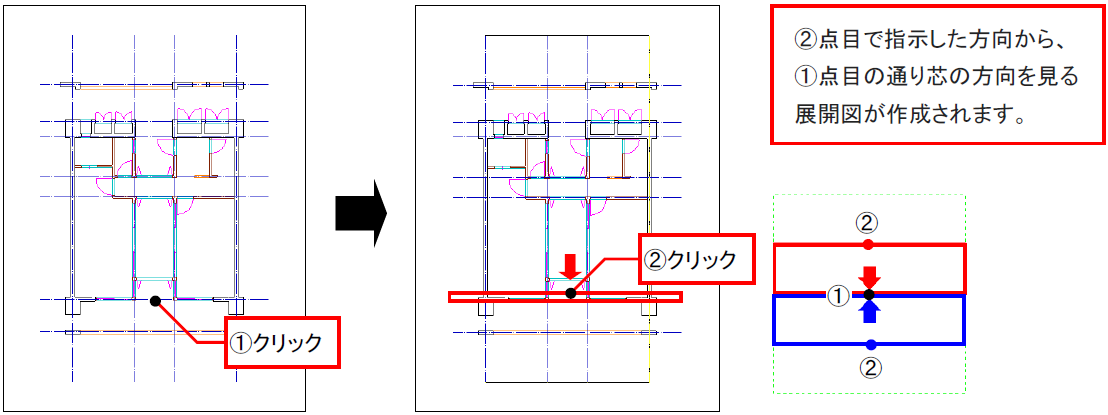

２．【展開図(2D)】コマンドを実行して、①通り芯を指示します。通り芯を指示すると、展開図の作図範囲を指定する枠が表示されます。②展開図の作図範囲を指定します。

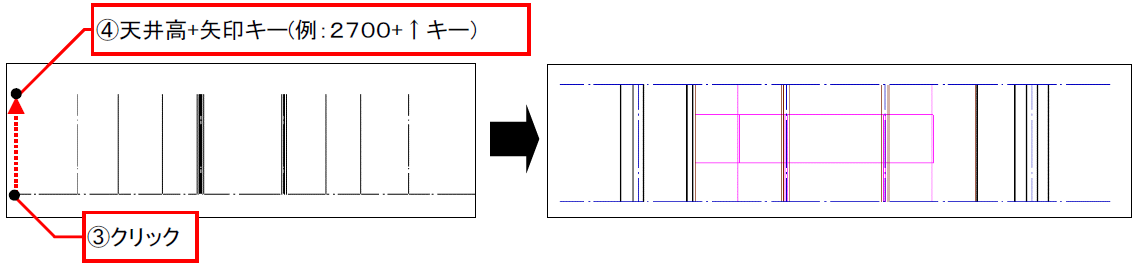

3 ．配置位置③を指定して、展開図の高さとして④天井高を入力し、［↑］キーを押します。

• 作図された展開図のベースラインを元に、展開図を仕上げてください。

• 作成される図形の属性は、対象となる図形の属性と同じになります。

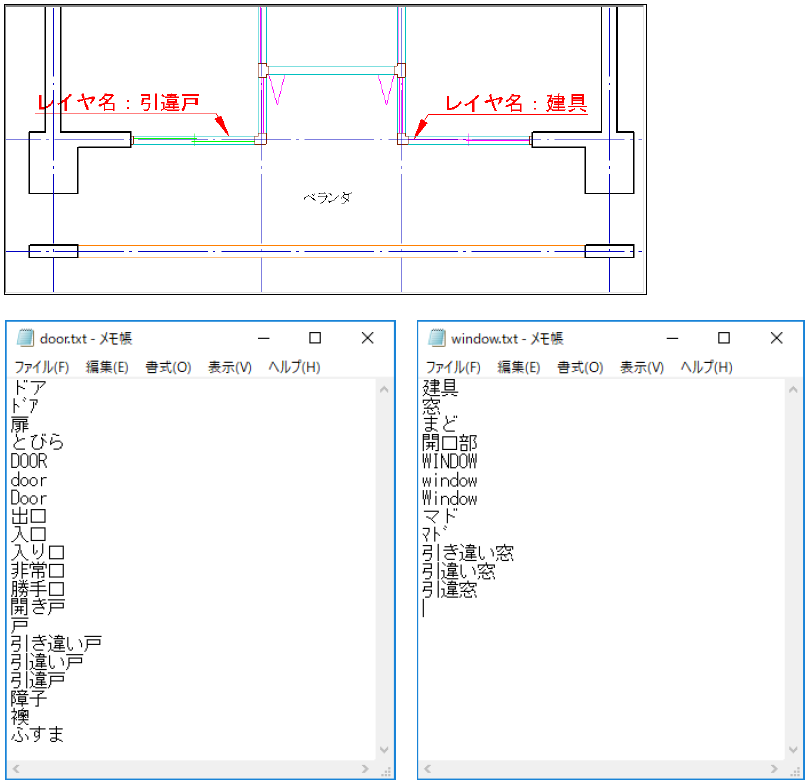

• ドアや窓と判断できるレイヤ名の図形がある場合は、建具の外径線を作成します。
• レイヤ名の判断は、テキストファイル｢door.txt」「window.txt」に記載された名前と同じレイヤ名かどうかで判断しています。この２つのファイルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の「ANALYSIS」フォルダー内にあります。

例＞C:￥Users￥(ユーザー名)￥Documents￥archi pivot￥dracad 2025￥ANALYSIS

このテキストファイルを編集することで、ドアや窓の判断を行いたいレイヤ名をカスタマイズできます。

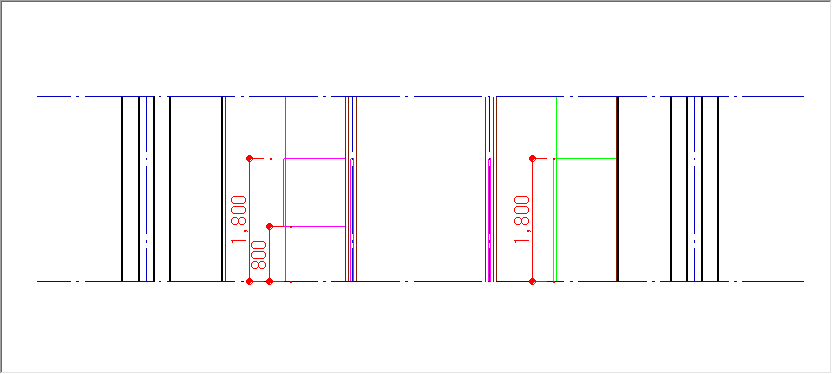

• ドアは床から「1,800㎜」までの高さ、窓は床から「800㎜から1,800㎜」の高さに作図しますが、展開図の高さが足りない場合は収まるように自動調整されます。
