図形として貼り付け

クリップボードにあるデータをDRA-CADの図形要素として図面に貼り付けます。

Excelで作成した表は、DRA-CADの線分や文字などの図形要素として貼り付けられます。拡張メタファイルに対応し、320㎜以上のExcelの表や大きなメタファイルをDRA-CADの図形要素として貼り付けられます。

Wordやペイント、その他のアプリケーションのデータもクリップボードにコピー後、DRA-CADの線分や文字、画像などの図形要素として貼り付けられます。

■操 作

Excelの例

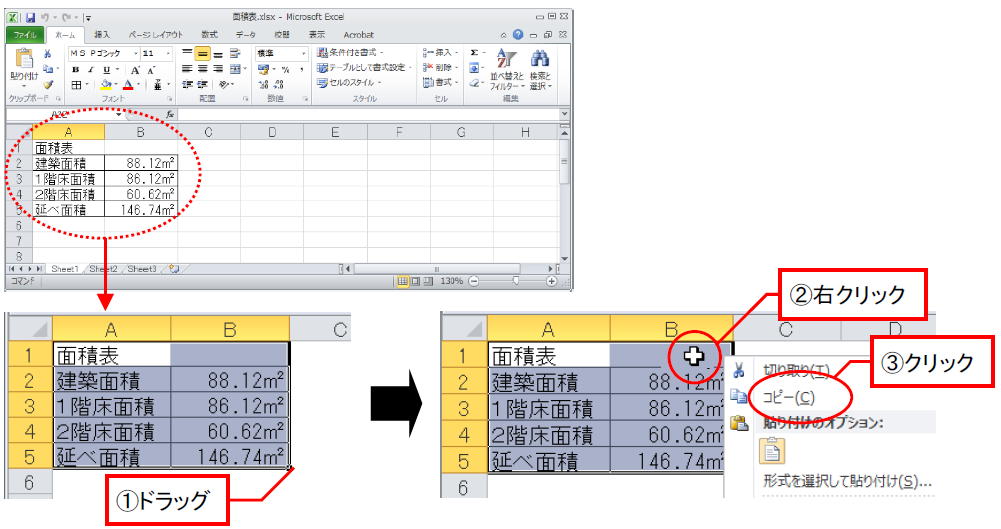

１．Excelでコピーする範囲のセルをドラッグで選択し、右クリックで表示されるメニューからコピーをクリックします。

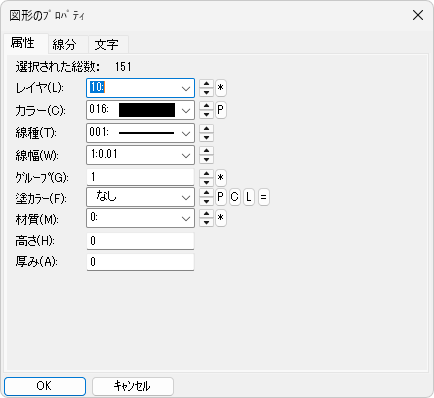

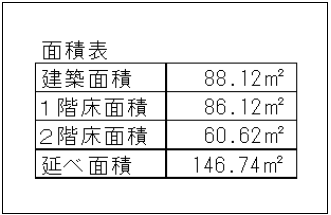

２．【図形として貼り付け】コマンドを実行すると、クリップボードのデータがDRA-CADの図形要素に変換されて表示されます。配置する位置を指定すると、DRA-CADの図形要素として図面に貼り付けられます。

• 【オブジェクトの図形化】コマンドの設定で貼り付けられます(詳細は「補足」参照)。

補足

• 【オブジェクトの図形化】コマンドの以下の設定が反映されます(詳細は、【オブジェクトの図形化】コマンド参照)。
  ExcelやWordなどで作成したデータをコピー後、貼り付ける場合

「アクティブ属性で作成」、「パッケージ作成」の設定

ペイントなどで作成した画像をコピー後、貼り付ける場合
「変換後の画像形式(BMP、PNG、TIF、JPG)」の設定

• ３次元画面でも、３次元座標上に直接配置できます。例えば、Wordで作成した文章をコピーし、【図形として貼り付け】コマンドを実行して、３次元のZ座標：5000の位置に端点でスナップして、直接文字を配置できます。

※LE版では、3次元機能はご利用になれません。

• Excelファイルの場合は、エクスプローラからファイルをドラッグ&ドロップしてDRA-CADの図形要素として図面に貼り付けることもできます。
