 条数記入(電気設備)

配線図に配線条数や配線傍記を記入するコマンドです。条数記号は【条数記号登録(電気設備)】コマンドで、オリジナルデータを登録できます。記入する線の角度に合わせて条数記号は自動で回転します。

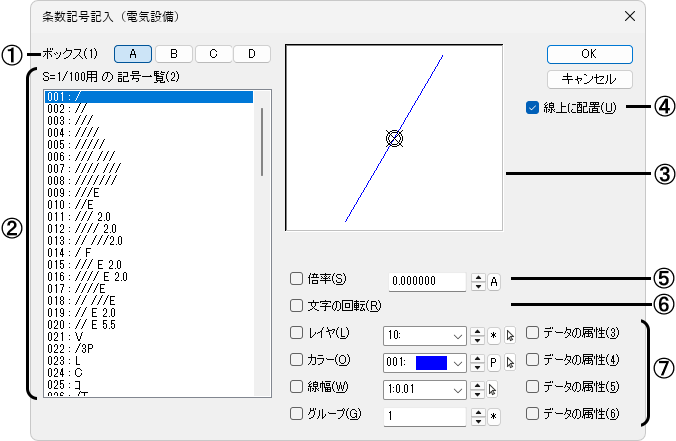

■ダイアログ

①記号ボックスを選択します。

ボックスＡ：S=1/100用の記号一覧

ボックスＢ：S=1/200用の記号一覧

ボックスＣ：S=1/50用の記号一覧

ボックスＤ：予備の記号一覧

②記号を一覧から選択します。

③選択した記号がプレビュー表示されます。

④[☑線上に配置]にすると、指定した位置に一番近い線上に角度を合わせて配置します。
☐の場合は、角度を合わせたい線を指示した後、配置位置を指示します。

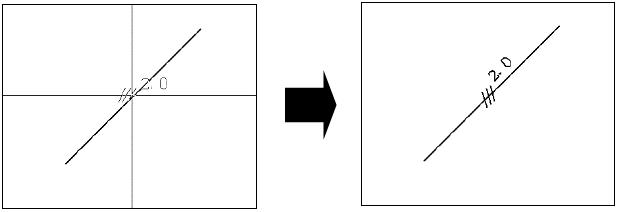

[☑線上に配置]

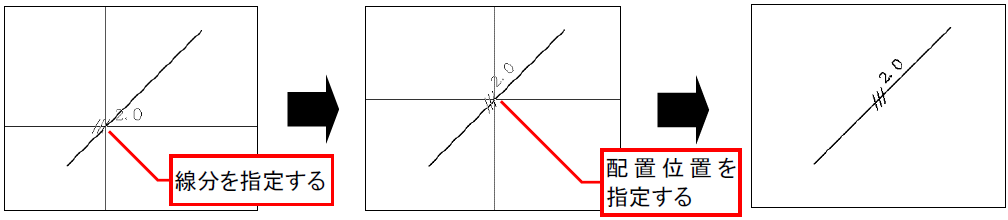

[☐線上に配置]

⑤記号を呼び出す時の倍率を指定します。

⑥文字を含んだ記号を回転させた時の文字回転のON、OFFを設定します。

• 記号に文字を記入して登録する場合は、文字記入原点位置を「中央中」にしておくと、回転しても文字の位置がずれません。

⑦記号の属性(レイヤ、カラー、線幅、グループ)をそれぞれ設定します。
各属性に☑をすると、指定した属性で作図します。
[☑データの属性]にすると、作図したデータの属性で作図します。
☐にすると、現在属性で作図します。

• レイヤ、カラー、線幅、グループ以外の属性は作図したデータの属性で作図します。

■操 作

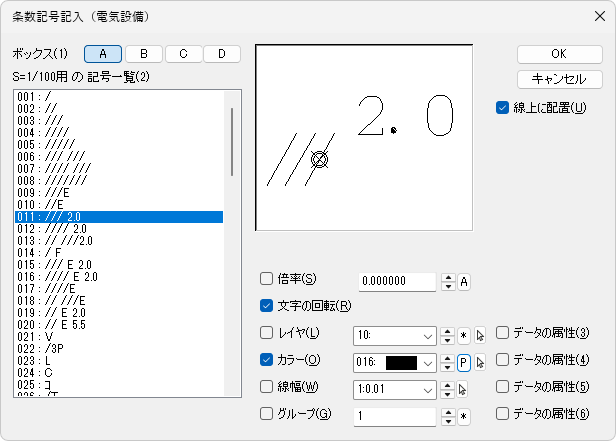

１．ボックスを選択し、記号一覧から配置する記号を選択すると、プレビュー画面に表示されます。

倍率、文字の回転、属性など必要な項目を設定して、[OK]ボタンをクリックします。

２．条数記号を配置する線分を選択すると、線分の角度にあわせて記号が回転し配置します。
