 自由配線作図(電気設備)

電気設備配線の作図を行います。点を指示して、コーナーを面取りした配線を作図します。

■ダイアログ

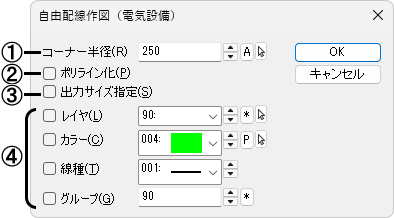

①配線のコーナー半径を設定します。

②配線をポリラインにする場合に、☑します。

③半径を出力サイズで指定する場合に☑します。[☑出力サイズ指定]にすると、コーナー半径が出力サイズに変わります(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。

④配線の属性(レイヤ、カラー、線種、グループ)をそれぞれ設定します。
各属性に☑をすると、指定した属性で作図します(レイヤ、カラー、線種、グループ以外は現在属性)。
☐にすると、現在属性で作図します。

■操 作

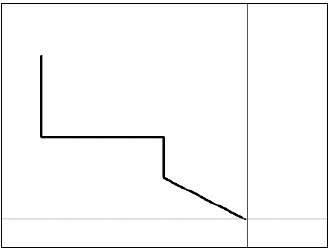

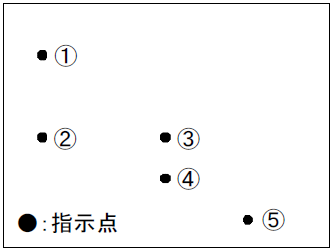

１．１点目を指示するとラバーバンドが表示されます。２点目を指示すると、ガイドラインが表示されます。３から５点目を指示します。ポイントを指示後、右クリックすると以下の編集メニューが表示されます。

ここでは、指示点をキャンセル、やり直し、作図を終了することができます。

[継続]

メニューを閉じて作図を続けます。

[一つ戻る]

指示した点を１つキャンセルし、１つ前の点に戻ります。

[やり直し]

指示した点をすべてキャンセルし、１点目から指示をやり直します。

[作図終了]

最後に指示した点で作図して終了します。

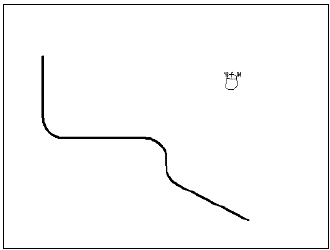

２．[作図終了]を指定すると、Y/N付マウスが表示されます。左クリックすると作図されます。

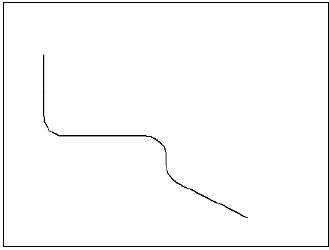

右クリックすると、コーナー半径がクリックするごとに小さくなります。
